Ppu cijevi: što trebate znati o izolaciji komunikacija s

Jedan od materijala koji se koriste za smanjenje gubitka topline na glavnim dijelovima sustava grijanja i tople vode su PPU cijevi. Proizvode se prema različitim tehnologijama, ali bez obzira na način proizvodnje, komunikacija osigurava učinkovitu izolaciju.

Poliuretanski pokrivači

Proizvodnja sirovina

Čelična cijev u PPU - omotač često se naziva "cijev u cijevi". Ovo ime je potpuno opravdano jer se tijekom montaže oblikuje potpuno zatvoreni zaštitni krug oko glavnog dijela koji ponavlja geometriju samog cjevovoda. Istodobno, izolacijska svojstva poliuretanske pjene daju značajno smanjenje gubitka topline u okoliš.

Proizvodnja pjenastog poliuretana može se provesti na dva načina:

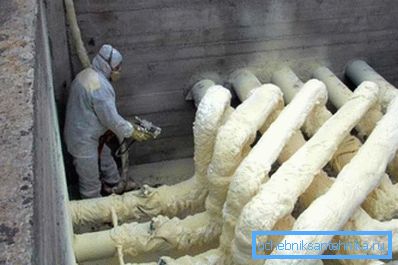

• prskanje. Ova se tehnika koristi za obradu postojećih komunikacija. Sinteza materijala provodi se izravno na objektu, a primjena se provodi pomoću pneumatskih dispenzera.

• ispuniti. Znači i praznine za izolacijske ploče i kućišta, koje se zatim mogu koristiti u instalaciji zaštitnih krugova, te u proizvodnji cjevastih proizvoda. Rastaljena poliuretanska masa ulazi u komoru, gdje se miješa sa sredstvom za pjenjenje, a zatim ispunjava posebne oblike.

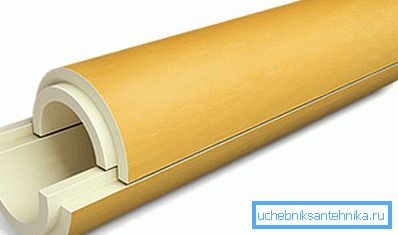

Obratite pažnju! Jednostavno možete postaviti porozne crijeva s uzdužnom stranom prorezom, što će uvelike olakšati zadatak postavljanja kućnog sustava grijanja.

To je druga tehnologija koja se koristi kada se cjevovodi PPU izrađuju u skladu s GOST 30732 2006. u tvornicama. U sljedećem poglavlju ćemo detaljno opisati ključne značajke ovih proizvoda.

Elementi građenja

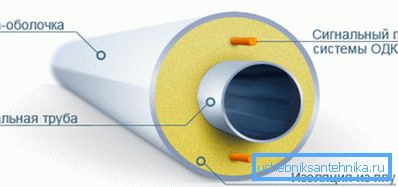

Dizajn cijevi u PUF uključuje sljedeće elemente:

• Radni cjevovod. Kao glavna linija nosača mogu se koristiti čelični proizvodi šavova i bešavnih tipova, kao i modeli polipropilena. U pravilu se odabiru takvi materijali koji mogu podnijeti tlak do 1,6 MPa i zagrijati do 140 ⁰S.

Obratite pažnju! GOST omogućuje kratkotrajno povećanje temperature do 150 ⁰C s obveznim naknadnim hlađenjem.

• Termalni krug od poliuretana s raspršivanjem ili punilom. Što su zahtjevi za toplinskom izolacijom kruga viši, to je veća njegova snaga, međutim, cijena proizvoda povećava se u odnosu na porast debljine tog sloja.
• Zaštitna ovojnica, koja je bitna komponenta za postavljanje kanala u zemlju ili pri postavljanju na otvorenom.
• UEC sustav za PPU cijevi (operativni daljinski upravljač). Najčešće je par bakrenih žica smještenih u debljini poliuretanskog sloja. Koristi se za utvrđivanje stanja cijevi kao cjeline i pojedinih dijelova, kao i za pronalaženje hitnih segmenata što je brže moguće.

Glavne vrste

Ovisno o konstrukciji kontejnera i materijalima koji se koriste za njegovu proizvodnju, razlikuju se ove vrste proizvoda:

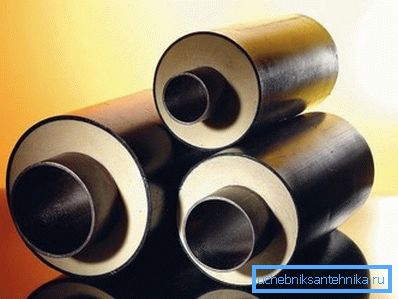

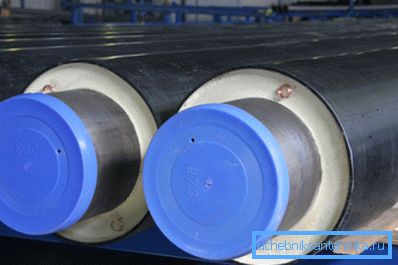

• Cijev PPU PE - model izoliran od gustog polietilena. Koristi se za podzemno polaganje komunikacija. Polimerni omotač štiti poliuretan od prekomjernog kompresije, kao i od utjecaja agresivnih otopina tla. Za brtvljenje zglobova pomoću posebnih steznih manžeta.

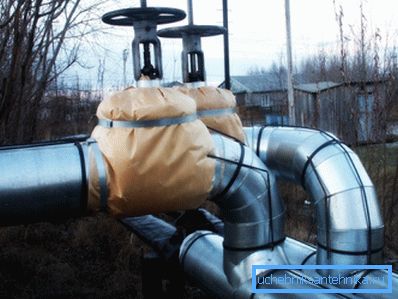

• Cijevi PPU OTs - verzija u kućištu od pocinčanog čelika. Glavni cilj primjene je polaganje zemljišnih komunikacija. Za proizvodnju kućišta koristi se tanka pocinčana ploča, čija se debljina može prilagoditi ovisno o uvjetima uporabe. Rubovi susjednih ploča nužno su valjani i, ako je potrebno, također zapečaćeni brtvenim sredstvom za spojeve cijevi.

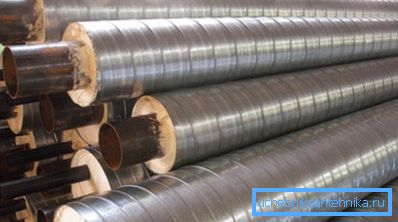

Obratite pažnju! Najpopularnija je školjka s spiralnom rupom, ali u nekim slučajevima koriste se školjke prstena.

Parametri izvedbe

Za opisane proizvode karakteristične su vrlo visoke performanse.

Tehničke karakteristike PPU cijevi značajno premašuju slične vrijednosti za modele s drugim toplotnim izolacijskim materijalima:

• Radni tlak -1,6 MPa.
• Tlak vrha je 2,2 MPa.
• Radna temperatura -130 ° C⁰S.
• Temperatura vrha - 150⁰S.
• Dubina polaganja u tlu (za modele s PE oblogom) je od 0,6 m duž gornjeg ruba.
• Smanjenje gubitka topline (u usporedbi s pokrovom mineralne vune slične debljine) iznosi od 8 do 10 puta.
• Razdoblje rada je 30 godina i više.

Prednosti izolacijskih cjevovoda

Ukratko sažeti sve gore navedeno, pokušat ćemo analizirati glavne prednosti takvih proizvoda kada ih koristimo za polaganje komunikacije:

• Visoka toplinska snaga. Povećanje debljine zaštitnog kruga smanjuje gubitak topline, što ima pozitivan učinak na kvalitetu opskrbe toplom vodom i udobnosti u kućama koje osigurava rad sustava grijanja. (Vidi također članak Jednostupanjski sustav grijanja: značajke.)

Obratite pažnju! Uputa preporučuje uporabu poliuretanske pjene za završetak linija koje povezuju daljinske kotlovnice s potrošačima.

• Pouzdanost i izdržljivost. Sam materijal zadržava svojstva najmanje 30 godina, dok kemikalije ili iznenadne promjene temperature ne utječu.
• Zaštitne omotače izrađene od polietilena ili pocinčanog čelika također "produljuju život" izolacije: s podzemnim i skrivenim polaganjem unutarnja petlja ostaje netaknuta.

• Dodatna prednost je mogućnost instaliranja sustava daljinskog upravljanja: uz pomoć indikatora vodiča možete brzo pronaći oštećeni dio glavnog grijanja.
• Relativno jednostavna instalacija. Sustav "cijev u cijevi" omogućuje prikupljanje komunikacija iz montažnih elemenata, gubitak vremena i truda samo na brtvenim zglobovima.
• Niski troškovi popravka i održavanja. Mogućnost prskanja poliuretana omogućava brzo vraćanje izolacijskih kontura bilo kojeg plinovoda.

zaključak

PPU cijevi se razlikuju po dobrim tehnološkim karakteristikama i jednostavnosti rada. Njihova uporaba omogućuje značajno uštedu na kupnju goriva za kotlovnice, osobito u tim slučajevima ako linije prolaze kroz otvorene dijelove. Detaljnije, ovaj materijal prikazan je u videu u ovom članku.
