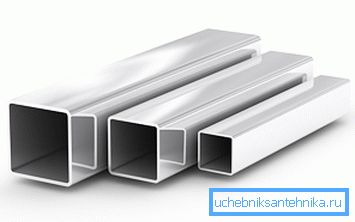

Pravokutna cijev profila - dimenzije i značajke

Profilirane pravokutne cijevi su posebna vrsta cjevastog čelika. Jedinstvenost ovog proizvoda leži prvenstveno u nestandardnom obliku poprečnog presjeka. U ovom smo članku bliži pogled na značajke ovih proizvoda, njihove postojeće dimenzije, kao i opseg.

Značajke profilnih cijevi

Neobičan oblik poprečnog presjeka ovog proizvoda prvenstveno je posljedica njegove svrhe. Pravokutne i kvadratne cijevi se ne koriste u cjevovodima, već se koriste u okvirima metalnih konstrukcija. Činjenica je da šuplja cijev ima istu snagu kao metalna šipka i teži 30-40 posto manje.

Dakle, korištenje ovog materijala omogućuje vam smanjenje mase metalnih konstrukcija i njihovih troškova, dok će njihova snaga i trošak ostati nepromijenjeni. Međutim, treba napomenuti da ta svojstva proizvoda imaju samo ako su izrađene prema GOST 8645 - 68.

Drugim riječima, oblikovane cijevi imaju visoku čvrstoću samo u određenim veličinama sekcija. Čak i malo odstupanje od normi može utjecati na ukupnu čvrstoću čelične konstrukcije ili povećati njegovu masu.

Osim toga, projektni izračuni greda čeličnih konstrukcija za krutost obično se temelje na standardnim dimenzijama, čije su vrijednosti navedene u tablicama odgovarajućih državnih standarda. Prema tome, ako veličine profila ne zadovoljavaju standarde, izračuni će biti netočni.

Koje veličine ovise o

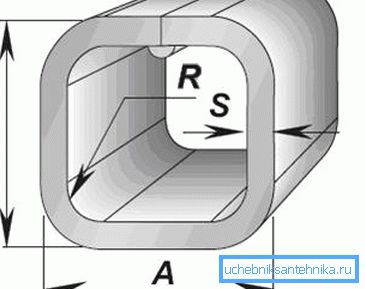

Pod veličinom treba razumjeti:

• Visina zidova proizvoda;
• širina;
• debljina;
• Radijus zaokruživanja.

Svi ovi parametri obično ovise o metodi proizvodnje proizvoda.

U industriji trenutno postoje tri tehnološka procesa proizvodnje ovih proizvoda:

• Tehnologija hladne deformacije standardne cijevi;
• Tehnologija vruće deformacije;
• Formiranje profila i naknadno zavarivanje spojeva cijevi.

Značajke ovih tehnoloških procesa utječu na:

• Metoda usklađivanja (umjeravanja) profila profila proizvoda;
• Debljina stijenke;
• Radijus zaokruživanja, itd.

Zatim, detaljnije razmotrite značajke proizvoda različitih tehnologija proizvodnje.

sfera primjene

Opseg profiliranih cijevi je vrlo opsežan.

Najčešće se koriste:

• U izgradnji - tijekom izgradnje različitih paviljona, baca, staje, itd.
• U proizvodnji namještaja - police, police, školski namještaj itd.
• Automobilska industrija - u proizvodnji prikolica i okvira, itd.
• Poljoprivreda - za stakleničke okvire cijevi i drugih određenih struktura.

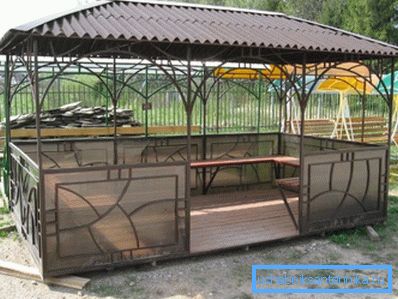

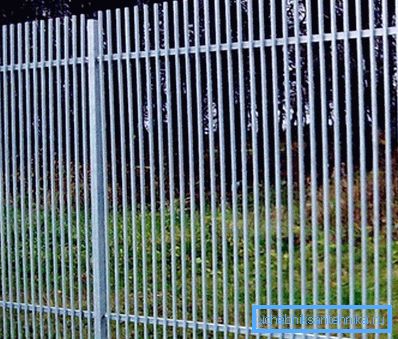

Naravno, ovaj materijal može biti koristan u domaćinstvu, od nje možete napraviti arbors, ograde, vrtni namještaj, stepenice i još mnogo toga.

dostojanstvo

Među prednostima ovog materijala su sljedeće točke:

• snaga;
• Mala težina;
• Povoljna cijena, zahvaljujući materijalu šupljine;
• Veliki asortiman - zahvaljujući tome možete pokupiti proizvod od najprikladnije veličine presjeka.
• Plastičnost - ako je potrebno, proizvod se može savijati, na primjer, lukom.
• Jednostavna instalacija zbog male težine. Upute za montažu sastoje se od uobičajenog zavarivanja dijelova.

Savjet! Moguće je sastavljanje metalnih konstrukcija ne samo zavarivanjem već i vijcima. Takav spoj se obično koristi za predgotovljene stalke, skele, sve vrste komercijalne opreme itd.

Vrste oblikovane cijevi

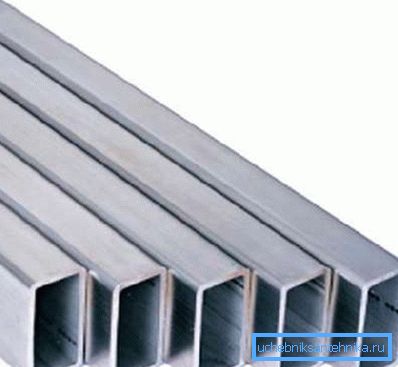

Vruće valjane

Vruće valjani proizvodni proces ovih proizvoda je sljedeći:

• Žbuka u obliku rukavca ili stakla se zagrijava kako bi se povećala plastičnost.
• Zatim se valjak namota valjcima za oblikovanje, zbog čega nastaje cijev s kružnim poprečnim presjekom.
• Zatim, poluproizvod se šalje u prešu za kalupljenje, gdje se pretvara u kvadratni, ovalni ili pravokutni proizvod.
• Sljedeći korak je hlađenje valjka i valjanje na veličinama valjaka.
• Kada je proizvod spreman, zagrijava se do temperature formiranja zrna i postepeno hladi u prirodnim uvjetima. Ova vam operacija omogućuje uklanjanje napona u kristalnoj rešetki.

Rezultat je proizvod koji udovoljava državnim standardima prema kojem veličina cijevi ne smije biti manja od 60 mm. tj ako je odjeljak pravokutnog oblika, visina pravokutnika ne može biti manja od navedene vrijednosti.

Raspon pravokutne profilne cijevi u skladu s GOST 8639 - 82 (po kvadratnim profilima) sadrži oko dvadesetak veličina. Ista veličina određuje GOST 8645-68. Štoviše, dimenzije sekcije variraju od 60x60 mm do 230x100 mm. Istina, proizvodnja vruće valjanih kvadratnih cijevi omogućuje ograničenje od 180x180 mm.

Što se tiče ostalih veličina, profili pravokutnih cijevi prema GOST 8639-82 mogu imati:

Hladno valjani

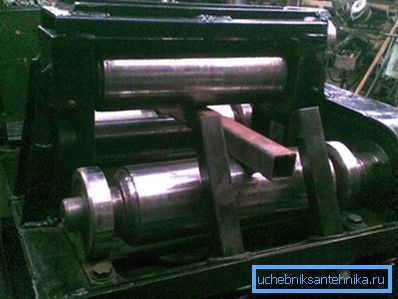

Tehnologija proizvodnje hladno valjanih profiliranih cijevi sastoji se od sljedećih koraka:

• Prva je priprema - slijetanje okruglog rupa u perilici.
• Zatim se obradi dio, zbog čega nastaju okrugle cijevi.
• Zatim se proizvod uvlači u mlin za prešanje i valjak.
• Zatim, kao u prethodnom slučaju, vrše se kalibriranje i grijanje (kaljenje) gotovog proizvoda.

Ova tehnologija omogućuje dobivanje manjih dimenzija pravokutne profilne cijevi i njegovih tanjih stijenki. Prema GOST-u, minimalna visina površine presjeka iznosi 10 mm. Maksimalna veličina poprečnog presjeka je ograničena na 120x120 mm.

Ovaj standard sadrži 17 standardnih veličina definiranih državnom standardnom specifikacijom 8639-82, kao i 16 standardnih veličina definiranih u standardnoj specifikaciji 8645-68. Općenito, može se reći da je izbor proizvoda ovog tipa opravdan ako trebate bešavne cijevi s tankim zidovima.

zavareni

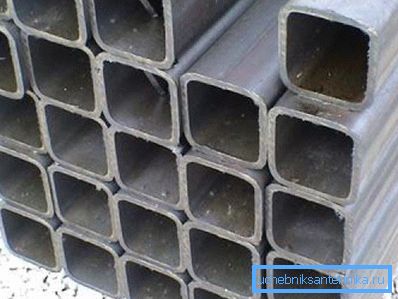

Proces proizvodnje zavarenih pravokutnih profila je sljedeći:

• Prije svega, oblikovani su dimenzionalni listovi, koji su odsječeni od ne-dimenzionalnog čeličnog lima.
• Dalje je oblikovanje obradaka ispod oblika cijevi.
• Sljedeći je korak zavarivanje šava metodom indukcijskog taljenja i zavarivanja ili u okolini inertnog plina.
• Posljednja faza proizvodnje je umjeravanje poluproizvoda metodom hladne deformacije na valjcima.

Snaga tih proizvoda praktički se ne razlikuje od neobaveznih, budući da šava za zavarivanje smanjuje krutost za samo 5-10 posto. Ali ova tehnologija, za razliku od svih gore navedenih, omogućuje vam da izvedete cijevi debljine stijenke od 1 mm do 5 mm. Prema GOST 30245 2003 minimalna veličina presjeka je 40x40 mm, a maksimalna veličina je 300x300 mm.

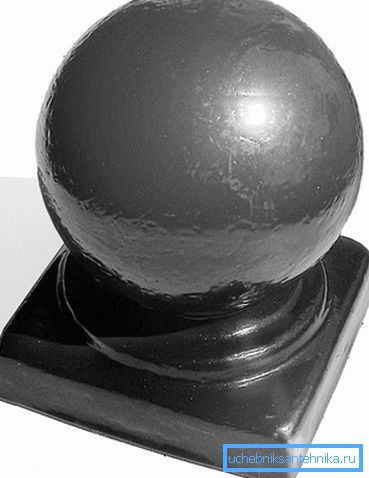

Savjet! Prilikom montaže konstrukcija od oblikovanih cijevi, na primjer, dekorativnih elemenata, možete koristiti sve vrste okova - savjeti i ostali elementi.

Evo, možda, sve su glavne značajke dotičnog materijala.

zaključak

Cijevi profila imaju niz prednosti, od kojih je glavna dobra snaga. Zbog gore navedenih svojstava ovih proizvoda i opsežnog asortimana proizvoda, njihovo područje primjene je vrlo opsežno.

Jedini proizvodi moraju biti u skladu s određenim državnim standardima, samo u tom slučaju imaju visoku čvrstoću. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
