Pravokutne cijevi: tehničke specifikacije i mjerač

Dijelovi koji imaju unutarnju šupljinu i poprečni presjek u obliku kvadrata ili pravokutnika nazivaju se oblikovane cijevi. Često se koriste za izradu različitih izvedbi vlastitim rukama. Donji materijal omogućit će vam da razlučite cijeli niz postojećih dijelova i odaberete proizvode koji najbolje odgovaraju vašim potrebama.

Značajke pravokutnih cijevi

Proizvodni proces

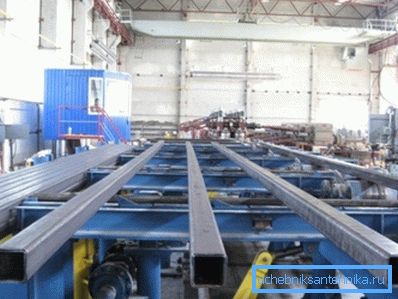

Profilne metalne cijevi mogu se proizvesti na dva načina:

1. Okretanjem proizvoda. Da biste to učinili, uzmite dio željenog promjera i obradite pomoću valjaonice. Ovisno o korištenoj tehnologiji, veličini i materijalu dijelova, primjenjuje se sljedeće:

• vruće valjanje - okrugla cijev se obrađuje nakon što se zagrije na određenu temperaturu;
• hladno djelovanje - promjena oblika cijevi događa se bez prethodne toplinske obrade

1. Pritiskom na. U tom slučaju, cijev se formira iz ravne zaklopke, nakon čega slijedi zavarivanje uzdužne šavove.

Prednosti profiliranih proizvoda

Materijal ima mnoge prednosti u odnosu na kružne dijelove:

1. Čak i uz značajno fizičko naprezanje, proizvod praktički nije podložan deformaciji.
2. Završene metalne konstrukcije iz kvadratnih i pravokutnih cijevi su vrlo izdržljive. Osim toga, oni se razlikuju po nižoj cijeni, budući da šuplji oblik smanjuje količinu upotrijebljenog metala (za razliku od armature i trgovačkih šipki). (Vidi također članak Hot-Rolled Pipe: Features.)
3. Proizvodi s profilima imaju manje težine u odnosu na pune dijelove tijela.
4. Ispravno odabrani pravokutni ili kvadratični detalji mogu se koristiti za izradu struktura vrlo složenog oblika. Dobro se savijanje bez deformacije i lakše je zavariti s drugim dijelovima.
5. Proizvod ima dug životni vijek (osobito one od obojenih metala).

Veličina proizvoda se određuje na temelju zadataka za koje je namijenjen. Neke vrste profilnih cijevi izrađene su od specijalnih čeličnih razreda koji mogu izdržati agresivne uvjete okoline. Takvi se dijelovi koriste za ugradnju bušilice u otvorenom moru i područja s vrlo niskom temperaturom zraka.

Obratite pažnju! Korištenje metalnih konstrukcija iz profiliranih dijelova može značajno smanjiti količinu korištenog betona i kao rezultat toga smanjiti težinu strukture. Zahvaljujući tome, možete brzo izgraditi visokouzlazne zgrade i izgraditi manje masivne temelje za njih.

Vrste cijevi pravokutnog dijela

Regulatorne opcije

Raspon pravokutnih cijevi prema GOST-u vrlo je raznolik. Razvrstavaju se prema različitim kriterijima, koji vam omogućuju da svjesnije pristupate izboru raznovrsnosti koju trebate.

Općenito GOST za profilirane cijevi ima broj 13663-86.

Prema ovom dokumentu, postoji nekoliko tehnologija koje proizvode proizvode:

• vruće valjane bešavne;
• hladno oblikovana bešavna;
• u obliku električne;
• hladni deformirani električni proizvodi.

Odvojeni su i sljedeći standardi koji uređuju tehničke karakteristike dijelova:

• pravokutni proizvodi - prema GOST 8645-68;
• kvadrat - prema GOST 8639-82.

Gore navedene upute propisuju da proizvedeni modeli trebaju imati sljedeće parametre:

• širina stranice kvadratnog dijela je od 10 do 180 mm (od 32 do 60), a debljina stijenke je od 1 do 14 mm (od 4 do 6);
• dimenzije pravokutnog proizvoda trebale bi biti 15x10 mm (28x25), a debljina stijenke od 1 do 12 mm.

Duljina proizvoda ovisi o načinu njihove proizvodnje. Detaljnije, ovi su parametri navedeni u tablici.

Opseg primjene

Glavne prednosti proizvoda su očite:

• visoka čvrstoća savijanja;
• mala težina;
• dobra otpornost na razna opterećenja.

Zbog toga su dijelovi profila široko rasprostranjeni u mnogim industrijama. Proizvodi dolaze u različitim veličinama, mogu se dati gotovo bilo koji oblik. Većina složenih metalnih konstrukcija izrađena su od kvadratnih ili pravokutnih cijevi.

Glavni opseg predmetnog materijala:

• konstrukcija nosivih konstrukcija male težine;
• izgradnja mjesta za različite funkcionalne svrhe;
• ugradnja metalnih nosača i poprečnih krutosti;
• stvaranje kutije za polaganje kabela i tako dalje.

Od predmetnih proizvoda vrlo su lagani i izdržljivi okviri. Budući da je ovaj materijal široko rasprostranjen u automobilskoj industriji, koristi se za proizvodnju reklama i sličnih struktura.

Proizvodi od jezgrenih elemenata sadrže 30-40% manje metala, što omogućuje korištenje manje masivnih temelja, što dalje smanjuje procjenu troškova gradnje.

Uobičajeno se spajaju dijelovi cjevovoda:

• električno zavarivanje;
• priključak vijaka.

Ostale značajke

Zahvaljujući ukrućenim rebrima formiranim od četiri ugla pravokutnika ili trga, cijev je vrlo izdržljiva jer se široko koristi u gradnji zgrada. Njegova mala težina i unutarnja šupljina praktički ne utječu na krutost zakrivljenog dijela.

To je zbog činjenice da kada je savijen, glavno opterećenje pada na rubove. Istovremeno, zbog nedostatka jezgre, potonje nije podložno uništenju i teškim deformacijama. Glavni zadatak je odabrati ispravan dio dijela.

Drugi važan čimbenik je isplativost. Zbog činjenice da je trošak profiliranih cijevi oko četvrtine niže od konvencionalnih proizvoda sličnog promjera, moguće je značajno uštedjeti na nabavci materijala za gradnju. Štoviše, lakše ih je transportirati, pohranjivati ​​i montirati na glatke površine.

Spajanje ovih dijelova dolazi uz pomoć automatskih i poluautomatskih strojeva za zavarivanje. Ova šava povećala je čvrstoću jer su kvadratne i pravokutne cijevi koje se koriste za stvaranje složenih i masivnih metalnih konstrukcija.

Savjet! Prilikom kupnje cijevi za konstrukciju svakako provjerite njegovu kvalitetu. Težina cijevi mora točno odgovarati parametrima navedenim u GOST-u.

zaključak

Pravokutne i kvadratne cijevi izvrstan su materijal koji se široko koristi u građevinarstvu. Koristeći ih, ne samo da možete dizajnirati čvrste i pouzdane zgrade, već i znatno smanjiti procijenjeni trošak rada. Više detalja o tome možete pronaći u videu u ovom članku.
