Priključak metal-plastičnih cijevi: 3 načina za stvaranje

U većini slučajeva koriste se različite polimerne cijevi za uređenje sustava za opskrbu vodom i grijanja. Ovisno o vrsti plastike, spojnice jedne ili druge konstrukcije koriste se za povezivanje. Proučimo više pojedinosti o tome kako spojiti metal-plastične cijevi sa svojim rukama.

Prednosti vodovodnih vodovodnih sustava

Ne tako davno, svi vodovodni sustavi bili su izrađeni od metalnih cijevi.

Međutim, sada je ovaj materijal zamijenjen metalnom plastikom, koji ima mnoge prednosti:

• jednostavna instalacija;
• otpornost na različite kemikalije;
• ekološki prihvatljivost proizvodnog procesa;
• sposobnost izdržljivosti visokog unutarnjeg pritiska;
• fleksibilnost tako da se mogu koristiti manje spojki;
• nema korozije i naslaga na unutarnjoj površini dijelova;
• dugi vijek trajanja;
• niska cijena

No, postoje neki nedostaci:

• visok koeficijent ekspanzije od topline;
• metalna plastika uništava ultraljubičasto zračenje.

Odabir načina dokova

Priključci cijevi od metal-plastika, kao i ostalih vrsta polimernih dijelova, izrađeni su uz pomoć okova. Od vrste koju ste stekli, ovisi o načinu okupljanja.

Razmotrite svaki od njih detaljnije.

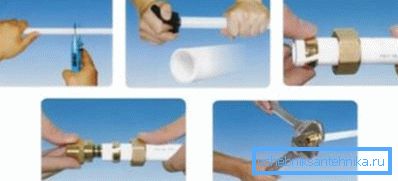

Metoda 1. Kompresijski spojevi

U ovom slučaju, spojevi za metalne cijevi izrađuju se pomoću crimp armature izrađenih od mesinga. Njihovo drugo ime je poveznica.

Prednosti ove vrste dokova su da ne morate kupiti dodatne alate ili opremu za rad. Dva ključa su dovoljna za stezanje vijaka.

Montaža se sastoji od tri komponente:

• montaže;
• split ring;
• matica.

Obratite pažnju! Povezivanje metalnih i plastičnih cijevi pomoću kompresijskih armatura može se sklopiti. Ako je potrebno, možete rastaviti vodovodni sustav i montirati ga ponovno, poduzimajući potrebne izmjene ili dopune.

Upute za instalaciju su iznimno jednostavne:

1. Komad željene dužine odvaja se od metalno-plastičnog dijela. Prazno treba biti ravno na udaljenosti od najmanje 10 centimetara od rezanja.
2. Rezanje se vrši s posebnim kompresijskim škarama ili metalnom pilom. U potonjem slučaju, rub će morati biti očišćen od proreza. Ne zaboravite da se rez treba izvoditi strogo pod pravim kutom, inače će biti teško postići čvrsto prianjanje.
3. Potom je matica stavljena na kraj (njezina nit bi trebala biti usmjerena prema vanjskoj strani) i brtveni prsten.
4. Nakon toga, kraj dijela obrađuje specijalni alat za skeniranje:

• unutarnja širina se uklanja kalibracijskom stranom (na udaljenosti od oko 1 mm);
• drugu stranu pomaka uklanja se vanjska širina.

1. Spoj je umetnut u metalno-plastični dio, zatim je na njega stavljena brtva i vijak pričvršćen. Prvo, rad se obavlja ručno, a zatim - s ključem. Ne nanosite značajnu silu kako biste osigurali, inače materijal može biti oštećen.

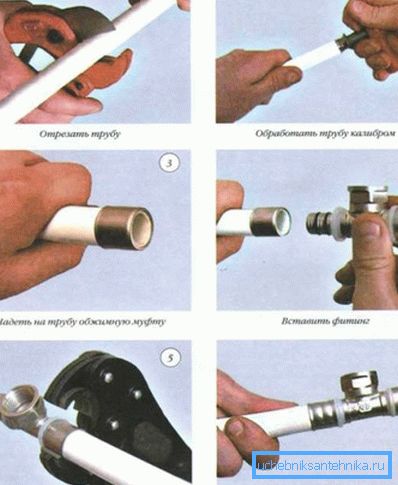

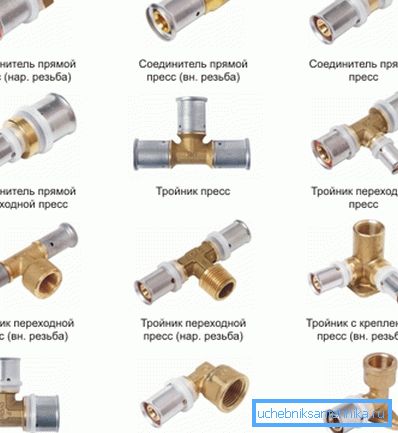

Metoda 2. Povežite se pomoću press spojeva

Ovo priključno mjesto koristi se za uređenje vodoopskrbnih sustava i podnog grijanja. Takvi priključci za metalne i plastične cijevi koriste se u slučajevima kada je cjevovod usađen u betonski zid ili se skriva ispod podnog estriha na podu.

Zglob postaje pouzdaniji, ali sama instalacija zahtijeva određene vještine od majstora, kao i dostupnost posebnog alata - press tongs.

Rad se provodi u sljedećem redoslijedu:

1. Stražnji kraj pravilno izrežene cijevi obrađuje bušilica: uklanjaju se unutarnja i vanjska šavova.
2. Kalibrator provjerava unutarnji promjer dijela.
3. Prije montaže montaže, provjerite jesu li u njemu ugrađeni dielektrični brtveni i brtveni prstenovi.
4. Na djelić je stavljen prstenasti rukav, a unutra je umetnuta ugradbena spojnica s brtvama.
5. Zatim se spojka pričvrsti na cijev pomoću press tongs. Provjerite jesu li instalirane mlaznice odgovaraju promjeru dijela na kojemu se montaža montira.

Obratite pažnju! Ponovno pričvršćivanje metalnog rukavca nije preporučljivo. Poželjno je da se sve riješi prvi put, inače je moguća curenja, zbog čega će opet biti nužno montirati ovaj čvor.

Postoje vrste prešanih spojnica s čvrsto montiranom spojnicom. U tom slučaju, kontrola dubine sadnje mlaznice vrši se pomoću posebno predviđenog prozora.

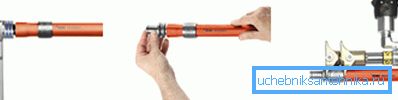

Metoda 3. Priključivanje pomoću kliznih spojnica

Druga i treća metoda spajanja metalnih i plastičnih cijevi su slične, ali u potonjem slučaju, osim krpelja, koristi se ekspander koji povećava unutarnji promjer dijela koji se koristi prije postavljanja montažne spojnice.

Veza je trajna, hermetička i vrlo pouzdana. Koristi se za postavljanje sustava podnog grijanja, koji se trebaju sipati betonskim rješenjem.

Rad se obavlja kako slijedi:

1. Cijev je odsječena, nakon čega se stavlja kompresijski prsten.
2. Kraj metalno-plastičnog dijela ekspandira se ekspanterom, a zatim se umetne spojnice.
3. Spojka se crimped pomoću press.
4. Pouzdana i izdržljiva veza je spremna.

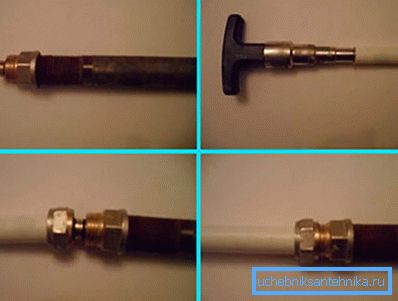

Priključak polimernih cijevi s metalnom

Ponekad je potrebno povezati cijevi od različitih materijala. Na primjer, spojiti lokalnu vodoopskrbu s središnjim metalnim vodom mogul u stambenoj zgradi. U tom slučaju, trebat će vam pričvrsni vijak i kalibar.

Obratite pažnju! Da bi spajanje plastične cijevi s metalom bez navoja, neće raditi. Potrebno je koristiti samo posebne dijelove namijenjene za određeni promjer cjevovoda.

Instalacija je sljedeća:

1. Na niti metalnog dijela je namotana niti ili posebna polimerna traka za brtvljenje. Navijen je dio pričvršćenog vijaka.
2. Prstenasta matica i brtveni prsten guraju se na metalni dio, nakon čega se uklanjaju rubovi s ruba.
3. Zatim plastični element klizi preko spojnice, koji je pričvršćen na metalni dio.
4. Matica je učvršćena na spoju, brtvljenje veze.

Metode savijanja cijevi

Osim veze, važno je pridržavati se ispravne tehnologije savijanja dijelova od metala i plastike.

Postoje četiri načina:

1. Ruke. U tom slučaju, posebna pažnja mora se poduzeti kako ne bi došlo do kvara u točki infleksije koja će dovesti do opstrukcije cjevovoda.
2. Korištenje opruge. Ovaj alat prodaje se u trgovinama hardvera. Prozor se umetne unutra, nakon čega se izvodi savijanje.
3. Sušilo za kosu. Pod utjecajem vrućeg zraka metaloplastični savijanje lakše. Ali biste trebali raditi s njim pažljivo, inače postoji opasnost od topljenja materijala.

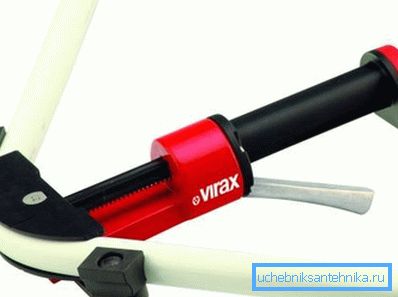

4. Korištenje posebne cijevi. Ovo je profesionalni alat koji će vam pomoći savijati dio bilo koje veličine pravilno i bez puno napora.

zaključak

Dijelovi polimernih dijelova, kao i spajanje metalnih i plastičnih cijevi s metalnom - rad je jednostavan, ali odgovorni. Od pravilnog djelovanja ovisi o nepropusnosti i izdržljivosti rada vodoopskrbnog sustava. Više detalja o tome možete pronaći u videu u ovom članku.
