Priključci cjevovoda - vrste i njihove značajke

Sustav cjevovoda osim ravnih dijelova cijevi obično ima sve vrste pukotina, grana, prijelaza s jednog promjera na drugi i druge elemente. Za njihovu instalaciju koriste se posebni elementi, što je zapravo ovaj članak posvećen.

Opće informacije

Spojni elementi cjevovoda ili, kako se i nazivaju, armature izvode nekoliko funkcija. Osim činjenice da oni omogućuju oblikovanje potrebnog elementa cjevovoda, na primjer, grananje ili prijelaz, spojni elementi osiguravaju nepropusnost zglobova i istovremeno su odgovorni za pouzdanost sustava.

U skladu s tim, trajnost cijelog plinovoda ovisi o njima. Stoga se izbor elemenata ne smije manje odgovorno od odabira cijevi. I za to se morate upoznati sa svim postojećim vrstama koje ćemo dalje raditi.

Vrste spojeva

Prije svega treba reći da je veza cjevovoda dvije vrste:

• Odvojivi - oni uključuju spojeve dobivene lemljenjem, zavarivanjem, pritiskom, betoniranjem ili lijepljenjem.
• Sve-u-jednom - navojem, flangiranom, zvonastom i tako dalje.

Vrste cjevovodnih veza ovise o materijalu iz kojeg su izrađeni dijelovi, kao i o sljedećim čimbenicima:

• Fizičko-kemijska svojstva transportiranog proizvoda, kao što su toksičnost, agresivnost, sposobnost taloženja itd.
• Radni uvjeti - potreba za čestim rastavljanjem, tlakom sustava, eksplozijom itd.

Ovisno o vrsti spajanja elemenata cjevovoda, također su odabrani elementi. Ali, osim vrste veze, spojnice se razlikuju u svrhu.

Najčešće u cjevovodima su sljedeće pojedinosti:

• slavine;
• Tees;
• prijelaza;
• Spojnicama.

Sada pogledajte bliže njihove vrste i svrhu.

mirozov

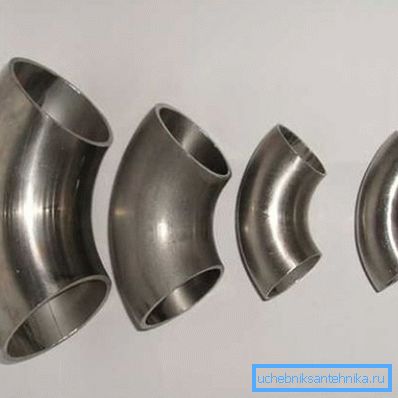

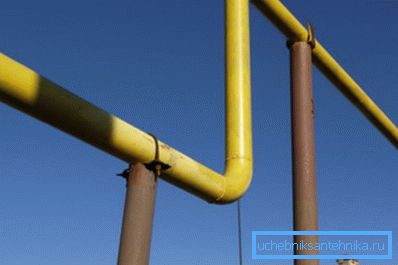

Glavna funkcija slavina je promijeniti putanju cijevi i smjer strujanja. Ova vrsta montaže jedan je od najčešćih cjevovoda. Vizualno, ovaj detalj može se prikazati kao dio cijevi savijen u određenom kutu.

Naravno, u cjevovodima malog promjera možete napraviti zavoj savijanjem cijevi vlastitim rukama, ali ako je promjer velik, tada nećete moći savijati cijevi.

Stoga se slavine koriste u različitim vrstama sustava:

• U kemijskim cjevovodima;
• Vodovodne cijevi;
• Mreža za grijanje;
• Plinovodi itd.

Prema metodi proizvodnje, zavojnice spojnih cijevi se razlikuju po:

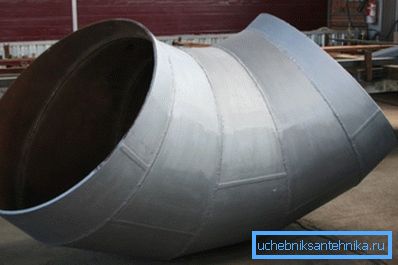

Najčešći su zakrivljeni zavoji i napravljeni povlačenjem.

Što se tiče strukturnih značajki, najpopularniji su zakrivljeni proizvodi, tj. s malim radijusom i karakteriziran sljedećim kutovima rotacije:

• 45 stupnjeva;
• 60 stupnjeva;
• 90 stupnjeva;
• 180 stupnjeva.

Nedavno su zavoji od nehrđajućeg čelika, izrađeni od čelika koji sadrži krom, vrlo su popularni pri montaži različitih vrsta cjevovoda. Njihova prednost je otpornost na koroziju i razne agresivne medije.

Obratite pažnju! Različiti kutni kutovi omogućuju najbolji propusnost sustava. Uostalom, rotacija cjevovoda pod kutom od 90 stupnjeva najčešći je izvor turbulencije, kao i katalizator za opuštajuće naslage u sustavu.

Klasifikacija okretnih zglobova može se provesti i prema dva kriterija:

• Građevinski materijal;
• Prema tehnologiji ugradnje ovog elementa u cjevovod.

Za ugradnju čeličnih sustava, kutna zavoja je navoj s navojem, čiji je tijelo savijen pod određenim kutom. Međutim, postoje slični elementi za zavareni spoj, u ovom slučaju njihovi unutarnji i vanjski promjeri jednaki su unutarnjem i vanjskom promjeru cjevovoda.

U plastičnim cjevovodima, ovisno o vrsti njihova, spoj je zavaren i utičnica.

Tees

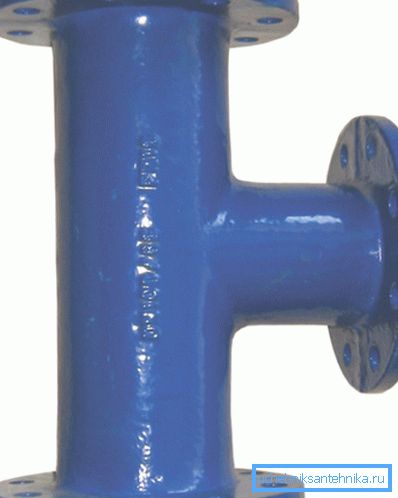

Ova vrsta ugradnje je instalirana na mjestima gdje je potrebno podijeliti cjevovod.

Ovisno o omjeru grla od tee do tijela t-a, razlikuju se:

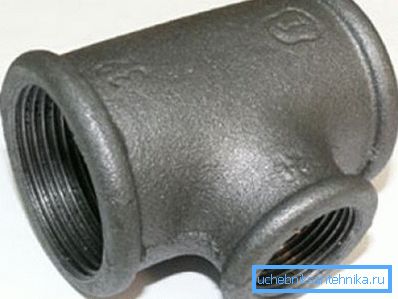

• Prijelazni - imaju drugačiji promjer vrata i prolaznih otvora tijela. Koriste se u područjima gdje je cijevni ogranak promjera od središnjeg.
• Ravnopravni su - imaju isti promjer vrata i prolazne rupe kućišta.

Treba napomenuti da su se cijevi odnose na one dijelove cjevovoda koji su podvrgnuti visokim dinamičkim opterećenjima i pritisku. Stoga su podložni visokim zahtjevima glede pouzdanosti i izdržljivosti.

Prema opsegu, tees su podijeljeni u:

• Proizvodi za rad u srednjim agresivnim i niskim agresivnim medijima izrađeni su od čelika čelika - 10, 20, StZ.
• Proizvodi za rad u visoko agresivnim sredinama izrađeni su od legiranih i visoko legiranih čelika razreda 5X5M, 15XM1, 12X18H10T itd. Naravno, cijena takvih dijelova je veća.

Proizvođači koriste različite metode za proizvodnju čavlića:

• Metoda lijevanja kalupa;
• Rezanjem dijelova plina i njihovim naknadnim zavarivanjem;
• Urezivanjem jednog komada kovanja i zatim bušenja rupa;
• Šabliranjem čeličnog lima i naknadnim zavarivanjem.

prijelazi

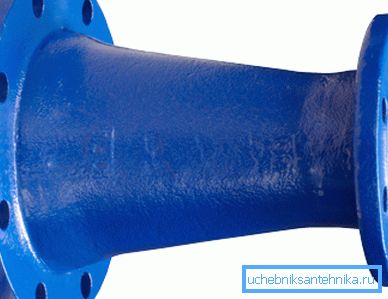

Prijelazi se nazivaju dijelovi koji omogućuju glatko promjenu promjera cjevovoda.

Do danas postoje mnoge različite opcije za adaptere, koje se prvenstveno dijele u:

• odljevcima;
• Zavareni.

Glavna karakteristika adaptera je ulazni i izlazni promjer, kao i dužina prijelaza. Osim toga, proizvodi se mogu razlikovati u materijalu od kojeg su izrađeni.

Možda najčešće korištene prijelaze od nehrđajućeg čelika, koji se koriste u sljedećim područjima:

• Kemijski - zbog otpornosti na agresivno okruženje;
• Hrana - zbog ekološki prihvatljivosti;
• Energija - kao rezultat snage i izdržljivosti.

Potreba za prijelazom može biti uzrokovana različitim razlozima. Na primjer, smanjenje promjera povećava pritisak u cijevima i time povećava tlak. Proširenje omogućuje postizanje suprotnog učinka.

Dakle, prijelazi su najvredniji dio za raspodjelu tlaka i opterećenja planiranja na sustavu. Kao i kod teaka, prijelazi su podložni povećanim zahtjevima s obzirom na pouzdanost i izdržljivost.

Trenutačno postoji nekoliko načina izrade ovih dijelova:

• Kovanje u obliku prstena ili pečenje končanih otkovaka s njihovom daljnjom mehaničkom obradom;

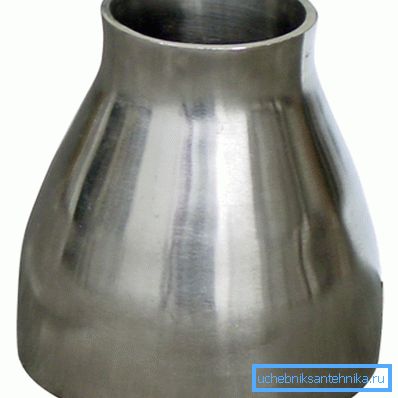

• Valjanje od listova i naknadno zavarivanje;
• Olovanje iz listova i naknadno zavarivanje;
• Olovo iz cjevastih praznina pritiskom ili raspršivanjem.

Putem ugradnje, prijelazi mogu biti i sklopivi i zavareni.

Obratite pažnju! Zavareni spojevi cijevi prema GOST 16037-80 dopušteni su samo ako su spojnice izrađene od iste čelične grade kao i cijevi.

prirubnice

Prirubnice su dijelovi u obliku diska (ponekad u obliku kvadratnog okvira), namijenjeni za povezivanje cijevi istog promjera s vijcima. Ova veza se prvenstveno upotrebljava u točkama spajanja cjevovoda na opremu s protu prirubnicama, kao i na dijelovima cjevovoda koji zahtijevaju periodičnu zamjenu i rastavljanje tijekom rada.

Ovi se dijelovi razlikuju u načinu na koji su povezani s cijevima.

Oni su:

• zavarene;

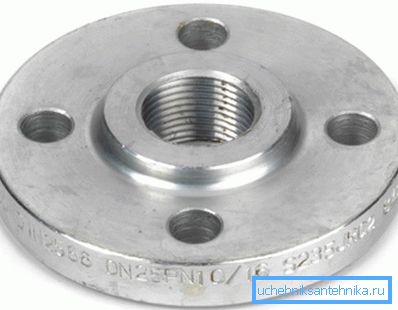

• Navojem.

Zavareni spojevi s prirubnicom prema GOST 12815-80 podijeljeni su na:

• Pljesak zavaren (zavaren u dvije šavove);
• Otpustite prsten za zavarivanje;
• Zavarene stražnjice.

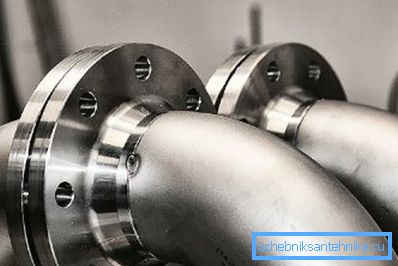

Za spajanje cijevi od legiranog čelika, koristite slobodne prirubnice koje se oslanjaju na prirubni kraj cijevi. Veza na navoj, u pravilu, koristi se za visokotlačne cjevovode.

Dimenzije prirubnica su standardizirane, što osigurava njihovu zamjenjivost u cjevovodima.

To vrijedi za:

• Vanjski promjer dijela;
• Promjer zakrivljenog kruga;
• Promjer i broj rupe vijaka.

Za nepropusnost prirubnica, između njih se koristi posebna brtva, oblik koji ovisi o svojstvima transportirane tekućine ili plina i tlaku u sustavu.

Prema GOST 12815-80, postoji osam vrsta brtvenih ravnina prirubnice:

1. S grebenom;
2. S karticom za povezivanje;
3. Sa šupljom;
4. S utorom;
5. S trnjem
6. Ispod ovalne brtve;
7. Utor za fluoroplastične brtve;
8. Ispod brtve leće.

Treba napomenuti da nepropusnost veze uvelike ovisi o kvaliteti brtvila.

Stoga su podložni sljedećim zahtjevima:

• elastičnost;
• snaga;
• snaga;
• Otpornost na toplinu;
• Kemijska otpornost

Obratite pažnju! Upute za uporabu navojnih i prirubničkih spojeva ne dopuštaju njihovu upotrebu za cjevovode postavljene na mjesta koja su teško dostupna za pregled.

kandže

Spojka je dio čiji je unutarnji promjer jednak vanjskom promjeru cijevi koji se spajaju. Ove veze mogu se koristiti za ugradnju sklopivih i monolitnih cjevovoda. U prvom slučaju koristite navojne spojke, i drugu ljepilu ili ispod zavarenog spoja.

Moram reći da u svakom slučaju, spajanje pruža usku povezanost. Materijal cjevovoda može biti bilo koji, najvažnije je da se podudara s materijalom spojke.

Zapravo, spojnica je alternativa spoju prirubnice. Na primjer, u čeličnim cjevovodima, ona, kao i prirubnice, omogućuju demontažu i zamjenu pojedinih dijelova sustava. Budući da metalni cjevovodi nisu previše izdržljivi, ova je mogućnost vrlo popularna.

Treba napomenuti da postoji još jedna vrsta spojnica - zvonolika, koja se koristi u netlačnim cjevovodima, na primjer, u kanalizacijskim sustavima. Veza se zatim vrši pomoću gumenih brtvila.

zaključak

Kao što smo saznali, čak i iste opreme za cjevovode su nekoliko vrsta. Stoga se njihov izbor treba približiti vrlo pažljivo. Visokokvalitetni i pravilno odabrani dijelovi povećat će život plinovoda.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
