Priključci za metalne plastične cijevi: tipovi, uređaji,

Kako se metal-polimerne cijevi spajaju na vodovod? Kako su uređeni kompresijski ili press-fitinzi za metalne plastične cijevi? Imaju li na tim uređajima bilo kakvih problema s kojima bi kupac trebao biti svjestan?

Shvatimo.

klasifikacija

Koje se vrste pribora za metalne cijevi mogu razlikovati?

Preoblikujmo pitanje: po kojim znakovima možemo klasificirati?

• funkcionalnost. Oblik i izgled spojnice najčešće se određuju onim što je namijenjeno: jasno je da će presvlaka, čep, kut za mikser i adapter od jednog promjera do drugog izgledati drugačije.

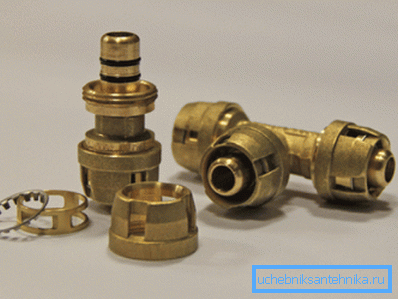

• materijal. Zapravo, popis je mali: ovi su proizvodi uglavnom mjedi (ponekad s kromiranjem); Novo uvedeni push-fitinzi dostupni su s oba kućišta mjedi i polipropilena.

Usput: ispod plastike, u ovom slučaju postoji mjedeni razmak i bravarska opruga izrađena od nehrđajućeg čelika.

• Promjer promjera. Ovdje su tipične veličine pribora za plastične cijevi za različite primjene.

Napomena: osim savijanja metal-polimerske cijevi, spoj može imati jednu ili više cijevnih navoja - vanjski i unutarnji.

• Način pričvršćivanja cijevi. Ako druga tehnička svojstva pribora za plastične cijevi ne zahtijevaju posebne komentare, onda je vrijedno toga zaustaviti.

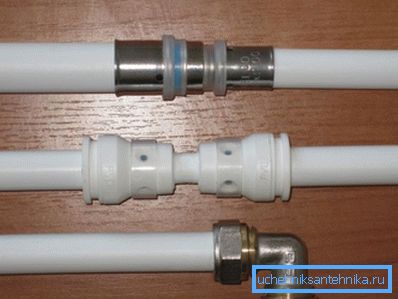

Metode pričvršćivanja cijevi

Pa što su mogućnosti moguće?

S podijeljenim prstenom

Ovi uređaji prvi put su se pojavili na ruskom tržištu i u velikoj mjeri formirali stav potrošača na materijal u cjelini.

Kako funkcionira spojni kompresijski prsten?

• Cijev je zategnuta na spoju, opremljen parom prstenastih brtvila i počiva na fluoroplastičnom podlošku.
• Prilikom zatezanja navrtke kapice obrišite razdjelni prsten koji komprimira cijev na mlaznici i sprječava njegovo slučajno odspajanje.

Važno: brtvljenje veze nije osigurano šišanjem, naime prstenastim brtvama. Splitski prsten sigurno učvršćuje cijev.

Kako je montirana takva veza?

Evo tipične upute od većine proizvođača:

1. Cijev je izrezana na mjestu s rezačem.
2. Zatim uz pomoć kalibratora ona se oslobađa od najmanje ovaliteta. Osim toga, barem na unutrašnjoj površini ima prepreka.
3. Potom se na cijev uzastopce potiskuju matica i podijeljeni prsten.
4. Cijev se stavi na spoj na zaustavljanje.
5. Razdvojni prsten i matica se pomaknu natrag do ruba - također protiv zaustavljanja - nakon čega se navoj ručno zateže, a zatim i par ključeva.

Pritisnite montažu

Predizmeđaji za metalne plastične cijevi su nešto drugačiji: umjesto matice i podijeljenog prstena, cijev na prigušniku stezne spojnicu koja je deformirana posebnim kliještima sa svih strana.

Ako je u prethodnom slučaju ugradnja opreme za metalne plastične cijevi zahtijeva samo par podesivih ili otvorenih ključeva, ovdje ćete morati nabaviti posebne kliješta. Cijena alata kvalitete je najmanje 9-10 tisuća rubalja; Čvrsti električni novčići mogu raditi u svih 40.

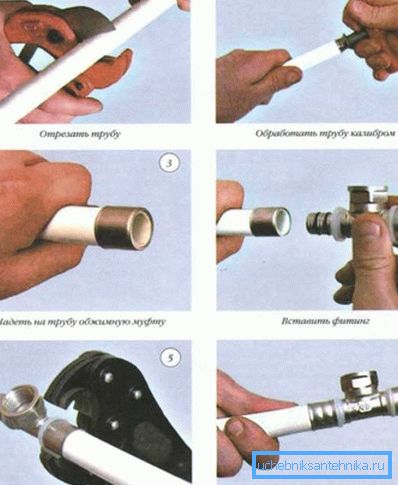

 Slijed poslovanja razlikuje se malo od gore opisanog:

1. Cijev je izrezana i kalibrirana.
2. Strip se gura od ruba.
3. Kraj cijevi je zategnut na spoju.
4. Strip se vraća na rub dok se ne zaustavi i učvršćuje kliješta dok se ne pojavi vidljiva deformacija prstena.

ručica

Nedavno su na domaćem tržištu pojavljivali push ili push-fitinzi. Njihov je uređaj vrlo duhovit i ne razlikuje se po složenosti.

Njegova glavna prednost je da instalacija veze, prema jamstvima proizvođača i prodavača, može biti učinjeno ručno bez alata uopće. Dovoljno je umetnuti kraj cijevi u prstenasti utor, pritisnite - i rad je završen.

S tim u vezi ostaje presavijeni - samo dovoljno da odvrate maticu.

Nuance: nož za rezanje i kalibrator još uvijek je potreban. Ovalnost cijevi i nedostatak šavova mogu dovesti do kršenja nepropusnosti pod pritiskom.

Kako to radi? Općenito, mehanizam nije teško razumjeti nakon pregleda snimke: nepropusnost osigurava iste prstenaste gumene brtve; izbočine opruge čelika popravljaju površinu cijevi, sprečavajući njegovo preokretanje. Dodatni sloj ne dopušta da se opruga za zatvaranje premjesti preblizu rubu.

problemi

Nažalost, zahvaljujući dizajnu podijeljenog prstena, metal-plastika kao cjelina stekla je ugled za izuzetno nepouzdane materijale. Koji je razlog? Zbog činjenice da je tijekom instalacije opskrbe toplom vodom ili grijanja počeo topljenje ciklusa grijanja i hlađenja.

Zanimljivo je da su uređaji za tiskanje ovog problema praktički nedostajali. Još uvijek nema dovoljno podataka o push-fit elemenata, pa je prerano izvući zaključke.

Pa što je to problem? Zašto se protokoli povezuju?

A budući da su kršenja ovaliteta cijevi i neravne razmake tijekom montaže raskinuti prstenaste brtve. Kao rezultat toga, nakon prignječenja s podijeljenim prstenom, nepropusnost osigurava samo unutarnji sloj polietilena koji se jednostavno deformira tijekom zagrijavanja i stalnog pritiska. Kada se hladi, pojavljuju se praznine u kojima voda teče.

Napomena - nisu svi protokoli povezani. Samo oni gdje je gumena brtva slomljena.

Zašto prešujete ovaj napad?

Postoje dva razloga.

1. Njihova je montaža malo drugačija. Groove s prstenima su dublje i teže se odmaknuti.
2. Nakon što ste potrošili impresivnu količinu kliješta za pritezanje, instalater vjerojatno neće spasiti kalibrator. Istodobno, kod postavljanja kompresijskih spojeva, nož se često zamjenjuje s piljevinom, a širenja se u načelu ne uklanjaju.

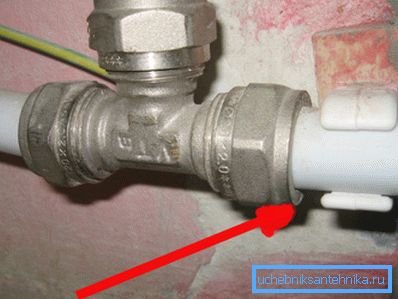

Pa što da radimo ako vruća voda teče ispod kapice matice?

• Odvijte maticu i rastavite vezu.
• Ponovno trim i kalibrirati kraj cijevi.
• Ispravite ili zamijenite O-prstene.
• Sklopljena.

zaključak

Nadamo se da će naš izlet u uređaj nekih vrsta sanitarne opreme biti koristan za čitatelja. Bolje je za vas odlučiti koji elementi za metalne plastične cijevi (pročitajte i članak Ugradnja PVC cijevi: ekonomična opcija za montažu komunikacije).

Kao i obično, u priloženom videozapisu u ovom članku možete pronaći dodatne tematske informacije. Sretno!
