Priključne cijevi za vodu: metode za različite materijale

Kako spojiti vodovodne cijevi s vlastitim rukama? U ovom ćemo članku analizirati rješenja za najpopularnije materijale, obraćajući pažnju na njihove ključne probleme, prednosti i slabosti.

Započnimo.

Popis materijala

Za početak, zapamtite koje vrste cijevi se koriste u izgradnji vodoopskrbne mreže.

• Crni čelik Nedavno je izgubio svoju bivšu popularnost zbog proliferacije polimernih materijala, ali zbog svoje visoke mehaničke čvrstoće još uvijek ne odustaje od položaja.

Treba pojasniti: u centraliziranim mrežama vodoopskrbe nominalni tlak je 3-6 kgf / cm2. Međutim, u nekim slučajevima (naglo otvaranje ventila ili njegovo neispravnost tijekom ispitivanja glavnog grijanja za gustoću) moguće je kratkoročni višak ove vrijednosti - do 12 - 20 kgf / cm2.

• Pocinčana čelična cijev. Povoljno je usporediti s crnim čelikom s otpornosti na koroziju.
• Inovani nehrđajući čelik.
• Bakar.

• Metal-plastika je troslojna konstrukcija umreženog polietilena i aluminija, koja osigurava mehaničku čvrstoću.
• Polipropilen (bez armature, ojačan vlaknima, ojačana aluminijskom folijom).
• Polietilen koji se isključivo koristi za hladnu vodu zbog ograničene toplinske otpornosti.

Kako spojiti vodovodne cijevi u svakom slučaju?

Crni čelik

zavarivanje

Glavna metoda spajanja čeličnih cijevi je zavarivanje, električni luk ili plin.

• Zavarivanje lukom - to je fuzija elektrodnog materijala, rastopljena električnim lukom, s izolacijom šavova pomoću taline troske - ljuske elektrode. Velike struje (200 ili više) snabdijevaju se zavarivačkim transformatorom.
• Zavarivanje plinom uključuje upotrebu plamenika za reflow rubova zavarenog plamena, kojemu se hrani mješavina kisika i acetilena. Materijal za zavarivanje je žica za zavarivanje istopljena u istom plamenu.

konac

Spoj s navojem, za razliku od zavarenih, omogućuje mogućnost rastavljanja. Vijci na rubovima cijevi se ručno prekriju, na stroju za rezanje vijaka ili jednostavno zavaruju.

Može se koristiti za brtvene niti:

• Vrpca FUM. To je pomalo nezgodno zbog toga što daje curenje s minimalnim obrnutim smjerom konca.

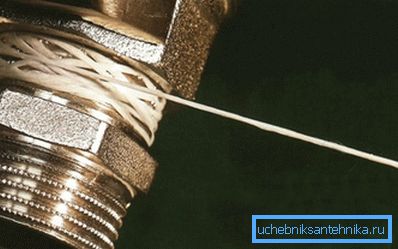

• Temeljno brtvilo za spajanje cijevi za vodu nema ovaj nedostatak; Međutim, cijena od 150 do 200 rubalja za 30 metara niti neće zadovoljiti svima.

• Sanitarni je lan jeftin, ali ne i previše izdržljiv: mrlja na hladnu vodu i gori na vrući.

Usput: impregnacija s bojom, uljem od lanenog ulja ili silikonskim brtvilom eliminira ovaj problem, što je crijevo od lančanog lanca izuzetno izdržljivo.

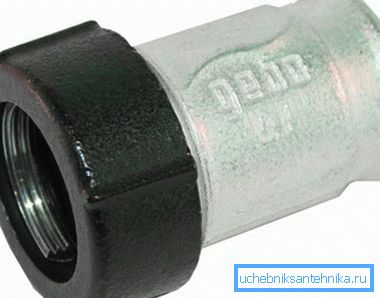

Priključci bez ključa

Čelična cijevna montaža je jednostavna izvedba s maticom, prstenom za prorez i prstenom od gume ili silikonskog prstena. Pri zatezanju matice, cijev se sigurno pričvršćuje brtvenim prstenom.

Trošak brzog uvlačenja počinje od oko 150 rubalja; njegova instalacija zahtijeva temeljito čišćenje površine cijevi od hrđe i boje.

pocinčavanja

Metode njegove veze su jednake kao i kod crnog čelika, bez zavarivanja. Zagrijavanje električnim lukom ili bakljom dovodi do izgaranja premaza cinka i ubrzane korozije cjevovoda na mjestu zavarivanja, čime se uskraćuje pocinčavanje njegove glavne prednosti - otpornost na koroziju.

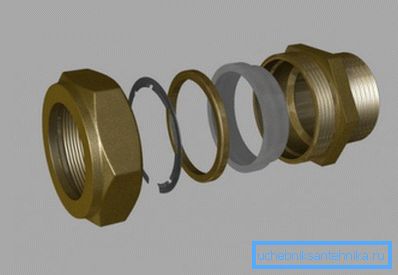

Valovitog nehrđajućeg čelika

U tom slučaju, spojni elementi s silikonskim brtvenim prstenima koriste se za spajanje elemenata cjevovoda. Zahvaljujući valovanju, priključak za pričvršćivanje je izuzetno izdržljiv: gotovo je nemoguće izvaditi cijev iz priključka bez otklanjanja matice za poklopac.

bakar

Bakrena cijev povezana je na dva načina.

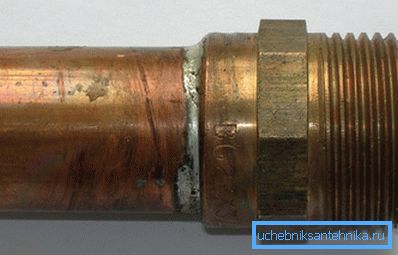

lemljenje

1. Kraj jednog od elemenata koji se spajaju rasprsnut je.
2. Zvono i kraj drugog dijela očišćeni su od oksida.
3. Nakon zagrijavanja u plamenu plamenika ulazi u utičnicu. Zbog kapilarnog učinka, ona brzo ispunjava šupljinu između povezanih elemenata.

Priključak za kompresiju

Uz lemljenje, mogu se koristiti dva tipa kompresijskih armatura za montažu vodika od bakra.

1. Za unanaliziranu cijev koristi se analogni uređaj za brzo stezanje za čeličnu cijev. Brtva je opremljena gumenim prstenom.

1. Mekana žarena bakrena žarulja se s navojem za zatvaranje na zaustavnom prstenu konusnog dijela.

Metalna plastika

Metalne plastične vodene cijevi i priključci za njih mogu se montirati na dva načina.

Priključci za kompresiju

Kalibrirana cijev s vitlima čvrsto se pričvršćuje na pričvrsni dio preko gumenih prstenova za brtvljenje. Zatim, podijeljeni prsten i matica s konusnom unutarnjom sekcijom sukcesivno se pokreću na spoj. Zatezanje navoja, matica s podijeljenim prstenom obloge cijevi na spoju.

Ova vrsta veze smatra se manje pouzdanom jer često propušta nekoliko ciklusa grijanja i hlađenja.

U praksi, uzrok grešaka je uvijek isti - grubo kršenje tehnologije ugradnje.

• Za rezanje umjesto noža trimer, koristi se redovita metalna pila.
• Na kraju cijevi ne uklanjaju se unutarnja šava.
• Cijev nije kalibrirana, održavajući ovalni poprečni presjek, nabavljen kod kotrljanja u zaljevu.

Kao rezultat toga, tijekom montaže, brtve prstena izvlače se iz utora i prenose se na otpornu fluoroplastičnu brtvu priključka. Stezanje je osigurano pomoću stezaljke za pričvršćivanje elastičnog polietilena koji je nakon nekoliko ciklusa grijanja i hlađenja djelomično istisnut iz mjesta najveće kompresije. Kao rezultat toga, potrebno je nekoliko spojnica za povezivanje sve dok se aluminijska jezgra ne pritisne na priključak.

Pritisni spojnice

Sva razlika u odnosu na prethodnu shemu je ta da se cijev na pričvrsnu stranu pričvršćuje s rukavcem od nehrđajućeg čelika uz pomoć posebnih kliješta.

Prešani spojevi praktički ne prolaze jer:

• Utori ispod O-prstena su dublji; kao rezultat toga, mnogo je teže izvući tijekom montaže.
• Korištenje skupih (oko 5.000 rubalja) krpelja nema instalatera koji se ne sprema na druge alate. Posebno, cijev se ne rezati piljevinom, već s mitraljivom nožem; profesionalci također ne zanemaruju skretanje i kalibraciju cijevi.

polipropilen

Za polipropilensku vodovod također koristi dvije metode spajanja.

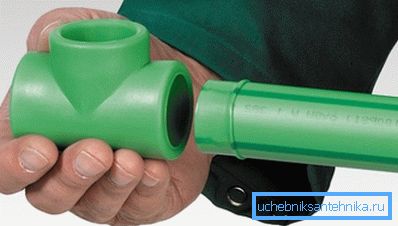

zavarivanje

Kako spojiti plastične vodene cijevi pomoću niskotemperaturnog zavarivanja?

Evo popisa potrebnih alata.

Zapravo tehnologija je kako slijedi:

1. Lijevano željezo je opremljeno mlaznicom odgovarajuće veličine i zagrijava se do radne temperature.
2. Cijev je izrezana na veličinu s reznim nožem.
3. Vanjska širina se uklanja iz cijevi pomoću kalibratora.
4. Aluminijska folija (u slučaju cijevi ojačana na njemu) uklanja se iz polja zavarivanja. To može prouzročiti stratifikaciju materijala i depresivizaciju zgloba.
5. Cijevi i spojnice se kombiniraju s mlaznicom nekoliko sekundi i nakon ponovnog spajanja spajaju se glatkim kretanjem. Nakon kratkog izlaganja, ukrućena plastika gotovo je jednako dobra kao monolitni dio cjevovoda.

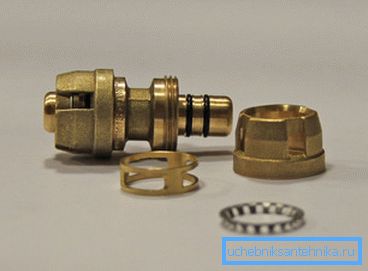

Gurajte armaturu

Mogu se koristiti za spajanje plastičnih vodenih cijevi bez zavarivanja. Push-fit je jednostavna izvedba s brtvom O-prstena i zapornim prstenom od nehrđajućeg čelika s jezičcima koji sprečavaju pomicanje cijevi unazad; konačno pričvršćivanje osigurava matica s konusnom unutarnjom površinom.

Kako spajati plastične cijevi za vodu pomoću gurane spojnice?

1. Cijev se snažno umetne u priključak s labavom maticom.
2. Matica se stisne ručno dok se ne zaustavi.

Korisno: na prodaju, iako rijetko, možete pronaći push-fitinge za metal-plastiku.

polietilen

I ovdje su dva načina povezivanja popularna.

zavarivanje

Kako povezati polietilenske cijevi vodom pomoću zavoja zavarivanja?

1. Susjedni elementi su okrenuti, usredotočeni i pritisnuti na zrcalo za lemljenje prije reflow.
2. Zatim se krajevi međusobno pritisne i stare dok se polietilen ne učvrsti.
3. Brav (koji strši izvan cijevi dijela šavova) je obrubljen.

Završno zavarivanje služi za spajanje cijevi s debljinom stjenke od 4 mm ili više. S velikim promjerom, to zahtijeva upotrebu mehaničkih ili hidrauličnih naprava.

Priključci za kompresiju

Pri povezivanju cijevi malih dimenzija koriste se plastični elementi s gumenim ili plastičnim brtvama.

Kako spojiti plastične cijevi za vodovod sebe s njihovom pomoći?

1. Na cijev se sukcesivno uvlače matica, dva prstenasta stopa i prstenasta brtva.
2. Zatim se stavlja na njegov kraj.
3. Brtva se pomiče na takav način da ulazi u razmak između spojnice i cijevi, nakon čega se pritisne na zaustavne prstenove i pričvrsti se s maticom. Alat se ne primjenjuje, matica je upravo uvijena ručno.

zaključak

Nadamo se da će naš izričiti pregled pomoći čitatelju pri odabiru najboljih rješenja za vlastite projekte. Više pojedinosti o metodama spajanja cijevi omogućit će videozapis u ovom članku.

Sretno!
