Profilna cijev: kako odrediti kakvoću kupljenog metala po

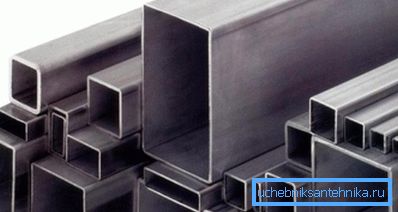

Oblikovana cijev je unutarnji šuplji metal, s kvadratnom, pravokutnom ili nekom drugom presjekom (osim kružnog). Ova vrsta metala je naširoko koristi u modernoj konstrukciji za ugradnju različitih kompleksnih struktura.

Kako bi se izračunali različiti inženjerski parametri, potrebno je znati točnu težinu mjerača šipke oblikovane cijevi. Upute navedene u ovom materijalu detaljno će opisati kako odrediti različite tehničke karakteristike ovih dijelova.

Metoda određivanja težine profiliranog metala

Zašto trebate znati taj pokazatelj

Masa profilne cijevi jedna je od karakteristika kojom možete odrediti kvalitetu kupljene robe. Mjerač metala metala izrađen prema GOST-u sadrži određenu količinu materijala, jer će masa u potpunosti biti u skladu s vrijednošću navedenom u ovom regulatornom dokumentu (ova izjava vrijedi i za rabljene dijelove).

U protivnom, postoji kršenje tehnološkog procesa, što može dovesti do kvarova metalnih konstrukcija tijekom njihovog rada.

Drugi razlog zašto je potrebno utvrditi koliko valja profilirana cijev je izračunavanje inženjerskih parametara gotovih građevina.

Znajući mase dijelova, iskusni inženjer ili arhitekt može izračunati:

• opterećuje da će upotrijebljeni dio izdržati kada se koristi u metalnim konstrukcijama;
• opterećenja koja ona sama djeluje na druge elemente zgrade ili strukture.

I obrnuto, imajući u vidu koliko metara oblika cijevi su u tonu, moguće je izračunati količinu materijala potrebnih za izgradnju.

Obratite pažnju! Prilikom izračunavanja konačne mase metalnih konstrukcija, potrebno je uzeti u obzir težinu dodatnih dijelova, koji uključuju, na primjer, rakoviti sustav za oblikovane cijevi i druge slične spojeve.

Parametri koji utječu na ovaj pokazatelj

Težina profilne cijevi, prije svega, ovisi o tome koliko je metala i kakvu marku trebalo da bi to postigla.

Stoga čimbenici koji utječu na masu su:

• konfiguracija presjeka - kvadrat, pravokutnik i tako dalje;
• bočna širina - veće stavke očito će težiti više iz očitih razloga;
• debljinu dijela zida - što je ovaj parametar veći, to će detaljniji biti;
• gustoća materijala - Aluminij, kao što je poznato, manje je gusto od ugljičnog čelika, stoga će težina 1 metra profila od njega biti manja.

Izračunajte težinu gotovog proizvoda

Za proizvodnju metalnih konstrukcija najčešće se koriste oblikovane pravokutne sekcije. Ovisno o veličini buduće građevine ili strukture, koriste se elementi širine od 20 do 100 mm (vidi također članak profil pravokutne cijevi - dimenzije i značajke).

Naravno, njihova težina može se naći u relevantnim imenicima gradnje.

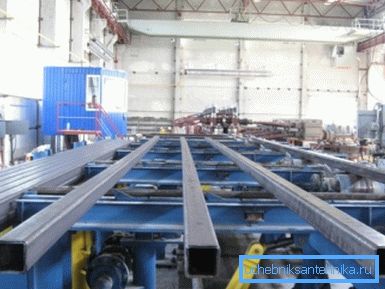

Međutim, u praksi ovaj pokazatelj nije uvijek jednak normativnoj, budući da utječu i drugi čimbenici koji proizlaze iz proizvodnog procesa:

• kojom se vrstom cjevastog valjkastog stroja koristi;
• kolika je količina nečistoća legura koja se koristi za izradu metala;
• kakvi su uvjeti okoliša (temperatura, vlažnost) bili u vrijeme proizvodnje, i tako dalje.

Obratite pažnju! Malo odstupanje mase u jednom ili drugom smjeru nije dokaz braka. Također, cijena proizvoda ne ovisi o tome.

GOST dopušta određene naknade proizvođačima. U okviru tog okvira valja odrediti vrijednost koju odredite.

Dakle, kako bi se izračunali inženjerski pokazatelji proizvedenih metalnih struktura, bez obzira na prisutnost pratećih i regulatornih dokumenata, potrebno je s vlastitim rukama izračunati potrebne parametre.

Da biste to učinili, postavite sljedeće parametre:

• duljina nabavljenih dijelova profila;
• debljina stijenke;
• širina stranica.

Dobivene vrijednosti su supstituirane u sljedećoj formuli:

Mn = S * 2 * (A + B) * p, gdje:

• Mp je masa po metru u kilogramima;
• S - debljina stijenke u metrima;
• A i B - širina stranica u metrima;
• P je gustoća materijala od kojeg je proizvod napravljen (7,86 g / cm2 za čelik).

Izračunajte količinu upotrijebljenog materijala

U gore opisanom postupku, težina proizvoda određena je množenjem volumena materijala koji se koristi za izradu cijevi svojom gustoćom.

Razmotrimo detaljnije kako odrediti vrijednost prvog faktora u ovoj formuli.

Postoji nekoliko načina za to:

• određivanjem razlike između volumena sve metalne šipke, koja je cijev i volumen unutarnjeg (praznog) prostora;
• izračunavanjem volumena ravnog metalnog lima iz kojeg je naknadno izrađen oblikovani dio;
• zbrajanjem volumena svakog elementa proizvoda (to je učinjeno u prethodnom odjeljku).

Prestanite prvu metodu:

1. Uzmi mali komad dijelova, težinu koju moramo utvrditi.
2. Izmjerite duljinu ovog komada.
3. Odredite vanjske dimenzije i dimenzije unutarnjeg prostora (u poprečnoj projekciji).
4. Zatim odvojeno zbrojimo sve vrijednosti za vanjsku i unutarnju sekciju.
5. Nakon toga morate oduzeti drugu vrijednost iz prve vrijednosti i na kraju dobiti volumen metalnog materijala koji ste koristili za izradu proizvoda koji ste kupili.
6. Konačno, dobivena vrijednost volumena je zamijenjena u gornju formulu.

Drugi način je sljedeći:

1. Izmjerena je debljina stijenke. Ova vrijednost je konstantna za proizvod, jer su zavareni dijelovi profila od lima.
2. Postavite vanjski rub poprečnog presjeka mjerenog proizvoda.
3. Nakon toga morate umnožiti debljinu, opseg i duljinu radnog dijela. Nabavite iznos potrošen za proizvodnju metalnog materijala.

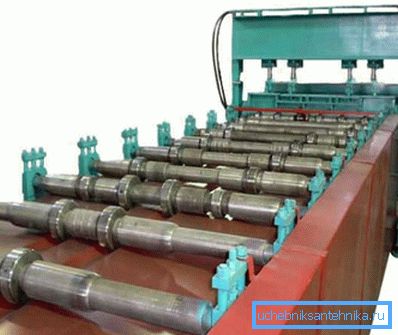

Obratite pažnju! Potonji postupak nije apsolutno pogodan za određivanje količine materijala koji se troši na proizvodnju profiliranih proizvoda valjanjem. U ovom slučaju, izjava da je debljina stijenke ista tijekom cijelog proizvoda ne odgovara istini i stoga su proračuni netočni.

zaključak

Unatoč činjenici da je težina profiliranih cijevi navedena u regulatornim dokumentima i popratnoj dokumentaciji, potrebno je dodatno odrediti sami. Tek tada možemo jamčiti da će izračuni mase i čvrstoće metalnih konstrukcija biti ispravni (vidi i članak Čelični cijev - vrste i značajke).

Više o tom pitanju možete saznati iz videozapisa u ovom članku.
