Promjer odvodne cijevi

Kod instalacije sanitarnog uređaja postoji problem priključenja na sustav odvodnje. Da biste to učinili, morate znati koji promjer cijevi pokupiti. Nadalje, poželjno je kretanje situacijom na tržištu.

Raznolikost promjera

Promjer cjevovoda u velikoj mjeri ovisi o mjestu ugradnje. Ako ne govorite o kolektorima, koji skupljaju sve otpadne vode iz stambenih i industrijskih zgrada, promjer cijevi unutar zgrade je uglavnom 50, 110 mm. Promjeri vanjskih cjevovoda kreću se od 110-600 mm.

Savjet! Budući da je diktirajući čimbenik u izboru promjera cjevovoda volumen otpadne vode, a tijekom instalacijskog rada treba uzeti u obzir koliko je instaliranih vodovodnih proizvoda i koji je kapacitet propusnosti cijevi instaliranog sustava.

• U pravilu, ustaje unutarnjeg kanalizacijskog sustava i utičnice na vanjsku mrežu imaju ~ 110 mm. Podružnice iz sanitarnih uređaja, osim za WC, izrađene su od cijevi promjera u rasponu od 32-50 mm.
• Vanjska kanalizacija naselja raspoređena je u različitim promjerima ovisno o broju priključnih točaka duž smjera transporta odvoda koji se prevoze. Iz privatnog stana, u pravilu, cjevovod O 110 mm.
• Od višestaznih visokih zgrada, ispuštanje u vanjski kanalizacijski sustav može se provesti s cjevovodom Ø 160 mm.

Poznato je da cijevi imaju unutarnje i vanjske promjere. Prije toga, za instalaciju kanalizacijskih sustava korišteni su proizvodi od lijevanog željeza ili azbestnog cementa. U tehničkoj literaturi i dizajnu, te cijevi su označene unutarnjim promjerom, koji je označen kao Dn. Sada se češće koriste cijevi od polimernih materijala. Za njih, vanjski promjer već je označen oznakom DN.

U dizajnu i instalaciji ove potrebe da se posebno obratite pozornost. Oba promjera vrijednosti igraju važnu ulogu, ovisno o tome koji je posao obavljen. Prilikom izračuna, uzima se u obzir što je promjer cijevi u njegovom unutarnjem dijelu, dok je s izravnim postavljanjem vanjski promjer prva uloga. Od njega se odbijaju, kada je potrebno promatrati normativne udaljenosti od ostalih komunikacija, osobito kada polaganje cjevovoda ispod površine Zemlje.

Budući da cijevi imaju širok raspon, proizvodi s istim unutarnjim promjerima mogu imati različite vanjske sekcije i obrnuto. To je sve o debljini stijenke. Cijevi koje se koriste u tlačnim kanalima ili se nalaze u tlu pod utjecajem velikih vanjskih opterećenja, povećava se debljina stijenke. Poznavajući vanjski promjer cjevastog proizvoda i njegovu debljinu stijenke, moguće je izračunati vrijednost unutarnjeg poprečnog presjeka. Za to je potrebno odvojiti dvije debljine stijenke od DN.

Promjeri kanalizacijskih cijevi iz različitih materijala

• Plastične kanalizacijske cijevi u posljednje vrijeme sve više pronalaze svoju primjenu. Bez ikakvih problema oni premještaju proizvode lijevanog željeza koji su prisutni na tržištu već više od desetljeća. Takvi proizvodi imaju komparativne prednosti, raznolik asortiman i lako se mogu instalirati. Raspon plastičnih cijevi za unutarnju kanalizaciju u poprečnim presjecima od 32, 50 i 110 mm. Veliki izbor oblikovanih dijelova olakšava povezivanje proizvoda. Prilikom spajanja cijevi na utičnice osiguravaju se gumene brtve koje sprječavaju curenje. Spajanje proizvoda između sebe i priključaka nastaje zbog ne samo utičnica, već i lemljenja, koje vrše posebne instalacije. Takve cijevi dobro prolaze odvode. Osim toga, oni su trajni i ozbiljne nezgode ne nastaju s njihovim sudjelovanjem. Vanjske kanalizacijske mreže montirane su iz cijevi promjera 110 mm.
• Sada se naširoko koristi PVC cijevi. Karakterizira ih visoka otpornost na habanje, dugi vijek trajanja. Osim toga, proizvodi imaju dobru širinu pojasa. Praktično zauzimaju danas vodeće mjesto u instalaciji kanalizacijskih sustava. Pored najpopularnijih veličina u poprečnim presjecima od 32, 50 i 110 mm, promjer PVC cijevi može biti veći. Pri postavljanju kanalizacijskih cjevovoda izvan zgrada koriste se proizvodi promjera 110 - 500 mm, a zidovi mogu biti debljine do 15 mm. Naravno, cijevi s takvim karakteristikama položene su za izgradnju cjevovoda za glavnu upotrebu.

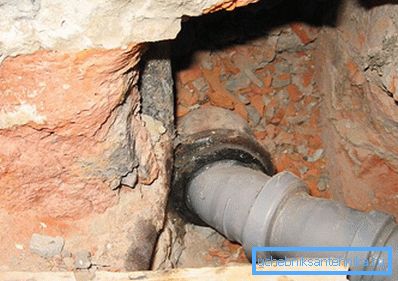

• Dobre stare cijevi od lijevanog željeza, iako postaju zastarjele, i danas se koriste. Rijetko se koriste za unutarnju montažu, ali kod postavljanja vanjskih mreža takvi se proizvodi i dalje nalaze. Moderne cijevi od lijevanog željeza izrađuju se lijevanjem. Oni se odupiru koroziji i imaju unutarnju prevlaku koja smanjuje protok otpadaka. Cijevi se spajaju pomoću utičnica pomoću manšeta ili o-prstena. Promjeri od lijevanog željeza su standardni. Prosječni promjeri određuju se dimenzija u sekciji unutar 50-300 mm. Pri postavljanju prtljažnika, promjeri se povećavaju na 1200 mm.

Savjet! Da biste odredili promjer cijevi, trebate pogledati oznaku površine. Željena vrijednost je napisana na kraju teksta u brojevima.

Promjeri cijevi za vodovodne instalacije

• Zajedno s umivaonikom ili sudoperom nude se elementi koji se mogu spojiti na cijevi O 40, 50 mm. Na toj osnovi, najrašireniji bi bio odstupanje od ovih sanitarnih uređaja O 50 mm. Takva cijev će normalno proći potrebnu količinu vode.
• Među vodoinstalaterskim postrojenjima, samo WC ima izlaznu cijev Ø 110 mm. U tom slučaju mora se ispuniti ovaj uvjet. Osim toga, cijev koja će isušiti WC iz WC-a treba biti što kraća i biti bliža uspinjaču. Kako bi se utični dio WC školjke priključio na odvodnu cijev, potrebno je pribjeći pomoć posebnom obliku (samo u slučaju kada je s njim nemoguće spuštati WC školjku), što se naziva rebra. Ima manšete koji sprječavaju curenje i neugodne mirise.
• Kao što je dobro poznato, znatan volumen tekućine izlazi iz kupelji. Istodobno, izlazna cijev ima mali promjer - 50 mm. Činjenica je da brzina protoka ima važnu ulogu. Kroz rupicu malih promjera odvodi se mali volumen po jedinici vremena. Dodatno, postojeća rešetka dodatno smanjuje brzinu protoka, tako da više propusnosti za odvodnu cijev nije potrebna.

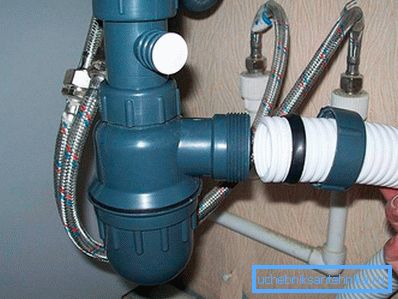

• Kao što pokazuje praksa, u kuhinji se istodobno može nalaziti uz umivaonik, pa čak i dva automobila - perilicu posuđa i pranje. Ako se cijev od 50 mm odmaknete od umivaonika, pranje posuđa trebalo bi proći veličinu od 40 mm, a 32 mm od uređaja za pranje. Za njih se koristi samo jedna kanalizacijska cijev O 50 mm, odakle otvori za uređaje idu. U ove slavine se umetne odvodne cijevi i, ako je potrebno, koriste se manžete.
• Tuš kabina razlikuje se od kupke u tome što je u prvom slučaju volumen vode na izlazu mali. Prilikom tuširanja, odvodne jedinice po jedinici vremena se dodjeljuju točno onoliko koliko ulazi u lonac za zalijevanje. U ovom slučaju, vodilica ima rupu koja je jednaka kupelji. Priključci su priključeni na tuš kabinu, uključujući odvodnu cijev, koja može biti u promjeru od 32 do 50 mm. Odavde je zaključak - za uklanjanje odvoda ima dovoljno proizvoda s veličinom od 50 mm

Takav širok raspon kanalizacijskih cijevi ne bi trebao stvoriti probleme vlasniku prostora pri odabiru pravih proizvoda za odvodnju otpadnih voda iz sanitarnog uređaja.

video

Ovaj videozapis pokazuje kako su kanalizacijske cijevi različitih promjera podignuta:
