Promjeri bakrene cijevi: raspon proizvoda i pregled primjene

Jedna od prednosti karakterističnih za bakrene cijevi je relativno jednostavna instalacija, koja se može obaviti rukom s kratkom praksom polja. Međutim, u ovom slučaju glavna poteškoća nije raspored zglobova, već odabir elemenata prema poprečnom presjeku i debljini stijenke.

Ovdje treba napomenuti da su počeli aktivno koristiti takve proizvode na zapadu, jer umjesto uobičajenog metričkog sustava, palac je naširoko koristi. To je ono što često prevara neiskusni obrtnici, pa stoga preporučujemo da pročitate ovaj članak kako biste riješili problem.

Značajke materijala

Opća svojstva i metode proizvodnje

Bakrene cijevi su materijal koji se dugo vremena koristio za uređivanje komunikacija. To je olakšalo relativna lakoća obrade metala, kao i dobre performanse. Ova kombinacija kvaliteta dovela je do činjenice da se bakar danas aktivno koristi - iako ne na takvim ljestvicama poput čelika, lijevanog željeza ili tehnoloških polimera.

Do danas postoje dvije metode proizvodnje cijevi.

Bešavne cijevi koje su najkvalitetnije, a stoga i vrlo tražene, to čine:

• Bakar šipka se uzima kao sirovina. Obično sadrži ne samo bakar, nego i različite dodatke koji daju poboljšane karakteristike gotovog proizvoda.
• Zatim se štapić zagrijava, nakon čega se na njoj formira šuplja školjka s prilično debelim zidovima.

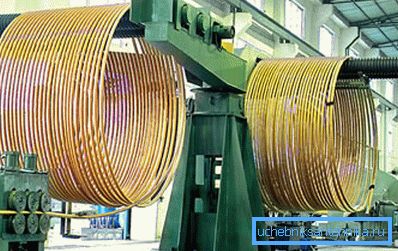

• Nakon toga, rukav se šalje u valjaonicu, gdje okrugle valjke obrađuju svoju površinu, razrjeđuju zidove i prolaze kroz kalup za kalibriranje. Rezultat je, na primjer, bakrena cijev od 1 do 4 inča - ovisno o tome koji je odjeljak postavljen u postavu stroja i koji je radni materijal korišten.

Obratite pažnju! U proizvodnji velikih dijelova promjera, moguće je ponovno zagrijati košuljicu kako bi se olakšalo valjanje. Naravno, u ovom slučaju troškovi proizvodnje dijelova povećavaju.

Tamo gdje rjeđe proizvode proizvode od zavarenog tipa. U ovom slučaju, traka od metala se uzima kao prazan, koji je valjan u cijev oko matrice određene veličine. Rubovi trake su zavareni i šava se očisti.

Daljnja obrada u velikoj mjeri određuje svojstva materijala:

• Više izdržljivi, ali istodobno čvršći i manje pogodni za ugradnju su unannealed cijevi. Nakon izrade, oni se ne podvrgavaju toplinskoj obradi, čime se unutarnja struktura metala drži nepromijenjena.
• Ako, nakon proizvodnje, kalupi prolaze postupak žarenja, tada je unutarnja kristalna rešetka bakra djelomično izmijenjena. S jedne strane, to dovodi do blagog gubitka snage i niže temperature taljenja, ali s druge strane, proizvod postaje fleksibilan, što uvelike pojednostavljuje instalaciju.

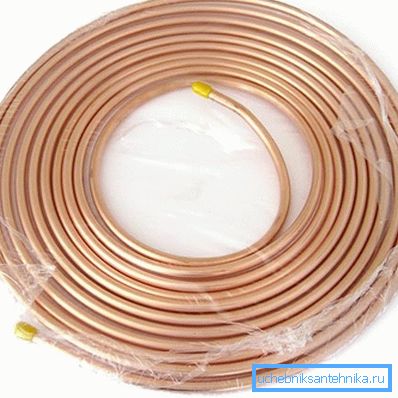

Obratite pažnju! Antenirana bakrena cijev 5-8 inča (i ponekad dijelovi s velikim poprečnim presjekom) može se isporučiti u zavojima znatne duljine. Nepriznate sorte gotovo se uvijek isporučuju pojedinačno, jer ih pokušavajući savijati mogu dovesti do nepovratne deformacije.

prednosti

Među prednostima bakrenih cijevi su sljedeće:

• Prvo, materijal praktički nije korodiran.. Čak i uz produljeni kontakt s tekućinom u prilično oštrim uvjetima (promjena temperature, slanost, prisutnost ugljičnog dioksida), može se pojaviti patina (karakteristična zelena patina). Ova ploča ne utječe na operativna svojstva strukture.

Obratite pažnju! Stručnjaci ne preporučuju uklanjanje patine iz područja koja su skrivena s našeg gledišta: ona je kemijski inertna i stoga djeluje kao dodatni zaštitni sloj. Naravno, takva nastava je neformalna, ali je vrlo djelotvorna.

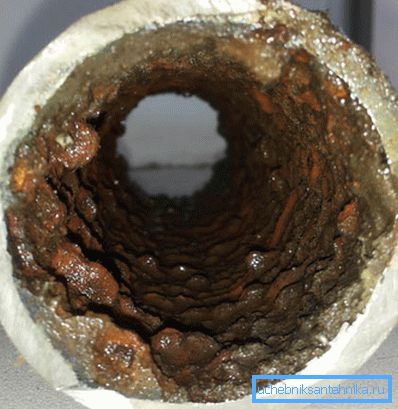

• Drugi plus je glatka unutarnja površina.. Rastovi se ne formiraju u unutrašnjosti (kao na primjer u lijevanog željeza ili proizvoda od čelika), pa čak i prilično tanka bakrena cijev od 8 mm zadržava propusnost tijekom cijelog životnog ciklusa.

• Prednosti uključuju visoku plastičnost s dobrom otpornosti na toplinu.. Iz tog razloga bakar će se koristiti u različitim izmjenjivačima topline: materijal se jamči da se ne rastopi (do +250⁰Bez znakova deformacije može izdržati čak i najtanji zid), a fleksibilnost vam omogućuje izradu složenih ožičenja.
• Konačno, prednosti se trebaju pripisati i širok raspon. Moguće je podići detalj praktički za bilo koji zadatak, budući da se popis raspoloživih promjera izračunava u više od desetak vrijednosti.

Ako govorimo o nedostacima, najznačajniji za nas bit će visoka cijena. Ni bakrene cijevi za grijanje ni bakrena opskrba vodom se ne mogu nazvati proračunskim rješenjima.

Međutim, dobre performanse s atraktivnim izgledom kompenziraju ovaj nedostatak. Stoga, ako postoji prilika - jednom platiti, a više ne razmišljati o funkcioniranju sustava.

Grafikon veličine

Glavni dijelovi i metode prevođenja

Kao što smo napomenuli gore, najčešće dio cijevi je označen frakcijama engleskog inča. Teško je jedino na prvi pogled jer, shvativši, doslovno "od ljeta" možete prevesti ove količine, odabirom dijela u skladu s zadatkom.

Izračuni su vrlo jednostavni:

• Dakle, veličina jednog inča iznosi oko 25 mm (zapravo, 25,4 mm, ali ta točnost je potrebna samo u vrlo rijetkim slučajevima).
• Sada, da bismo saznali, na primjer, promjer u mm bakrene cijevi je 1 4 inča, umnožimo 25 do 1/4. Kao rezultat dobivamo vrijednost od 6,25 mm.

Savjet! Na taj se način može dobiti samo približna vrijednost, jer se odstupanja obično objašnjavaju različitim debljinama stijenki različitih veličina. Međutim, to je preciznost dovoljno za domaću uporabu.

U nastavku je dan puni stol promjera bakrenih cijevi:

  Obratite pažnju! Ponekad označavanje cijevi ne pokazuje pola, već debljinu presjeka i debljine u milimetrima. Na primjer, 6x1 bakrena cijev ima promjer od 6 mm i zid od 1 mm.

Težina proizvoda

Poznavajući ove podatke, moguće je jednostavno izračunati masu mjerača za mjerenje za izračunavanje opterećenja na nosivim konstrukcijama:

M = (D - S) * S * 3,14 * p / 1000, gdje

• M je specifična težina cijevi (kg / m.pog).
• D - vanjski promjer, mm.
• S - debljina stijenke, mm.
• P - gustoća bakra, 8,9 g / cm³.

Stoga, ako imamo bakrenu cijev 1 1 8, tada:

M = (28,6-1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 g / m pog.

Kao u slučaju odjeljka, brojke su prilično približne, ali za procjenu situacije oni su prilično dovoljno.

Upotreba cijevi različitih promjera

Raspon primjene bakrenih proizvoda je vrlo širok:

• Bakrena cijev 10 mm ili manje koristi se za ugradnju unutarnjih izmjenjivača topline u sustavima grijanja i klimatizacije. Mali promjer takvih cijevi osigurava maksimalnu učinkovitost rada takvih uređaja zbog dobrog prijenosa energije.

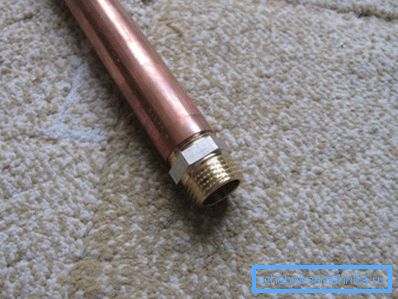

• Za instalaciju vodovodnih cijevi koriste se proizvodi od 10 do 25 mm. Bakrene cijevi 1 2 inča jedna je od najčešće uključenih u izgradnju vodoopskrbnog sustava. Isto vrijedi i za dijelove od 3/4 inča.

• Za odvodne sustave koriste se verzije do 40-45 mm. Unatoč relativno malom promjeru, oni pružaju učinkovitu odvodnju zbog velike upravljivosti.
• Bakrene cijevi 3 8, kao i deblje verzije prikladne su za sustave grijanja. Otpornost na visoku temperaturu materijala, zajedno s izvrsnom toplinskom vodljivosti tankog zida, omogućuje zagrijavanje prostorije uz minimalnu potrošnju energije.
• Najdebljnije cijevi se koriste za polaganje zavoja od vode za nošenje vode, kao i dekorativni i zaštitni elementi, kao što su pokrivači za poluotvorene ožičenje.

zaključak

Koristeći gore navedene informacije možete vrlo lako odrediti promjer u mm bakrene cijevi 1 2 inča, izračunati specifičnu težinu takvog proizvoda i razumjeti je li prikladan za zadatak koji je pred nama. Međutim, tijekom vremena će se pojaviti vještina, a vi jednostavno nećete morati napraviti izračune.

A kako bismo brzo stvorili tu vještinu, preporučujemo da češće primijenite to znanje u praksi i pažljivo proučite sve dostupne dodatne informacije, prije svega - videozapis u ovom članku.
