Promjeri pvc cijevi - postojeće vrste i primjene

Opseg primjene polivinil klorid (PVC) cijevi je vrlo opsežan. Štoviše, ovisno o odredištu, njihovi promjeri mogu biti vrlo različiti. Dalje, smatramo najčešćim veličinama i za koje se svrhe koriste.

Opće informacije

Proizvodi u pitanju su vrlo popularni materijali za polaganje industrijskih i kućanskih komunikacija.

To je zbog svojih prednosti kao što su:

• trajnost;
• pouzdanost;
• Otpor korozije;
• Mogućnost postavljanja cjevovoda pod zemljom na velikim dubinama, zbog velike čvrstoće;
• Mala težina proizvoda, što smanjuje troškove prijevoza i pojednostavljuje proces instalacije;
• Jednostavna instalacija jer ovaj proces ne zahtijeva posebnu opremu. Kao rezultat toga, sastavljanje domaćeg cjevovoda može se izvršiti ručno;
• Otpornost na visoke temperature - materijal počinje topljenje na temperaturi od 180-220 stupnjeva Celzija, u polietilenskim i polipropilenskim analogima, ta je brojka znatno niža;
• Niska cijena materijalnih proizvoda je 30% jeftinija od polietilenskih analoga.
• Toplinska provodljivost je bliska onoj toplinskom izolacijskom materijalu;
• Za okoliš, zahvaljujući kojem se proizvodi koriste za ugradnju cjevovoda za piće;
• Izvrsna propusnost zbog dobrih hidrauličnih svojstava;
• Sposobnost da izdrži pritisak do 16 bara.

Obratite pažnju! Za razliku od polietilenskih analoga, predmetni materijal je osjetljiv na udarna opterećenja. Štoviše, sa smanjenom temperaturom okoline, njezina krhkost se povećava.

Valja napomenuti da trenutno postoje 2 vrste PVC cijevi proizvoda:

1. Od običnog polivinil klorida (PVC);
2. Od neomekšanog PVC PVC-a (PVC-U).

Najčešće se u njihovoj proizvodnji koristi PVC-U materijal, jer karakterizira bolja tehnička svojstva, što znači da se proizvodi mogu koristiti za tlačne cjevovode.

Promjer i primjena

Klasifikacija promjera

Ovisno o veličini, razvrstavanje predmetnih proizvoda je kako slijedi:

Za vanjske sustave

Dakle, kao što je gore spomenuto, PVC cijevi velike promjere koriste se za ugradnju vanjskih kanalizacijskih kanala.

Najčešći među njima su sljedeći:

• S promjerom od 160 mm - uz pomoć ovih proizvoda, u pravilu se obavljaju sustavi bez pritiska na kanalizaciju za poljoprivredne, industrijske i kućanske objekte. Duljina može biti drugačija:

• 1m;
• 2m;
• 3m.

Dopuštena dubina oznake ovisi o debljini stijenke (klasa krutosti). Na primjer, cijev SN4 smije se polagati pod zemljom na dubinu od 8 m, a SN 2 samo na 4 m.

• PVC cijev od 200 mm usmjerena je na instalaciju kanalizacijskih sustava slobodnih protoka koji služe industrijskim zgradama, kao i velikim stambenim zgradama. Drugim riječima, primjenjuje se kada se pretpostavlja velika količina otpada. Osim toga, ovaj promjer je prikladan za polaganje sustava odvodnje oborinskih voda koji sprečavaju poplave gradskih trgova i ulica.
• U slučajevima kada se na kanalizacijski sustav poveća zahtjev, opravdano je korištenje PVC cijevi s presjekom od 315 mm.. Njihove su zidove troslojne - unutarnji i vanjski sloj izrađeni su od neplastičnog polivinil klorida. Istodobno, proizvodi imaju malu težinu.

Savjet! Sve dimenzije gore navedenih proizvoda sadržane su u tablici promjera PVC cijevi, koje se mogu naći u referentnim knjigama.

Razvrstavanje prema namjeni

Sve postojeće vrste tih proizvoda svrstane su prema svrsi:

• Tlak vode;
• Slobodni protok kanala;
• Kućište, za ugradnju bunara.

Zatim, detaljnije razmotrite značajke svakog tipa.

Tlačna glava

Proizvodi s cijevima za pritisak razlikuju se ponajprije metodom ugradnje.

Mogu biti:

• naglavak;
• Za hladno zavarivanje.

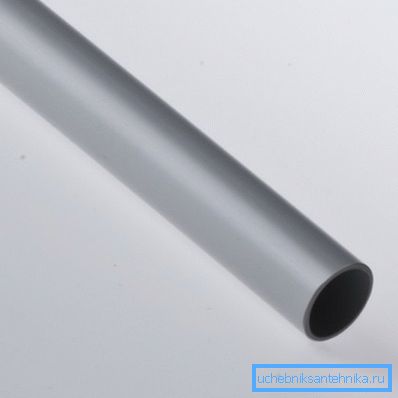

PVC cijev 16 mm ima najmanji mogući presjek, maksimalni je 400 mm. Minimalni promjer proizvoda s utičnicom je 90 mm.

Obratite pažnju! Pri kupnji proizvoda s utičnicom treba imati na umu da standardna duljina koju proizvođač navodi ne uzima u obzir dužinu utičnice.

Flared pressure cijevi podsjećaju na kanalizaciju, međutim njihova spojna jedinica osigurava veću čvrstoću zbog uskog gumenog prstena, koji je ugrađen u posebni utor utora.

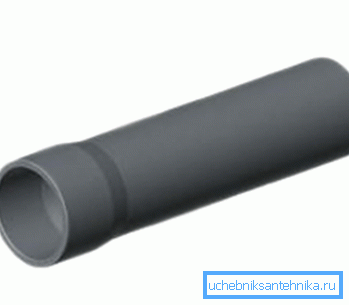

Proizvodi za hladno zavarivanje povezani su s posebnim ljepilom, što je otapalo. Struktura zavaruje spojene detalje, nego osigurava pouzdanu i čvrsto zglob.

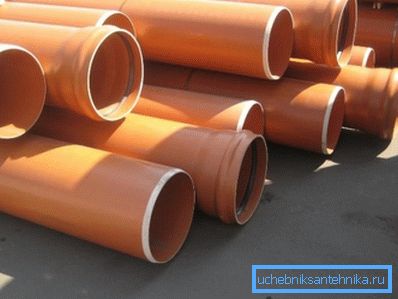

Slobodni protok kanalizacije

Za kanalizacijske sustave koji funkcioniraju gravitacijom često se koriste PVC cijevi. Njihov dopušteni tlak ne prelazi 0,16 MPa, a maksimalna dopuštena temperatura je 450 stupnjeva Celzija.

Proizvodi za vanjsku kanalizaciju su obojani crvenom bojom.

Cjevovod se montira u obliku zvona, zahvaljujući kojemu su instalacijske upute za sustav iznimno jednostavne:

• Dio se umetne u utičnicu, koja je zapečaćena gumenim prstenom.
• Zatim spoj je zapečaćen silikonskim brtvilom.

Obratite pažnju! Za pouzdano spajanje potrebno je osigurati poravnavanje dijelova. U slučaju naginjanja, gumeni prsten za brtvljenje će se spojiti i spoj će se depresirati.

Ovi proizvodi razlikuju se u klasi tvrdoće:

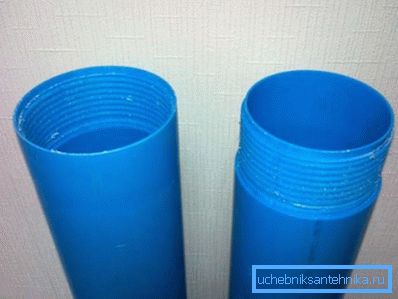

Kućište navojem

Ova vrsta proizvoda koji se koriste u uređaju vodokotlića, kao i tehnički cjevovodi koji prevoze kemikalije. Značajka tih proizvoda je dobra otpornost na učinke raznih agresivnih kemikalija.

Njihova duljina iznosi 3-4 metra, a promjer može biti u rasponu od 80-225 mm. Cijevi ove vrste su montirane u način navojnog utičnice. Zahvaljujući ovom spoju ispada još pouzdanijim i čvrstim.

Štoviše, zbog konca povećava se otpornost spojeva na vertikalna i horizontalna opterećenja koja mogu nastati kao posljedica unutarnjeg ili vanjskog tlačnog pritiska. Na primjer, PVC cijevi promjera 125 mm mogu izdržati opterećenje od 5 tona i još više. Dakle, za bušotinu s dubinom od 200 metara, margina sigurnosti je povećana sedam puta.

zaključak

Kao što smo saznali, danas postoji veliki asortiman PVC cijevi s različitim promjerima. Ovaj parametar prvenstveno ovisi o opsegu proizvoda, kao io nekim drugim parametrima plinovoda.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
