Pvc plastična valovita cijev za električni rad

Izvođenje vanjski ili unutarnji obloge i niskog napona kabel za napajanje mreža za siguran i nesmetan rad je važno osigurati pouzdanu zaštitu napojnog kabela od vlage i fizičkog oštećenja.

U ovom slučaju najprikladnije sredstvo zaštite je fleksibilna valovita cijev od krutog polivinil klorida, čija upotreba pomaže u rješavanju nekoliko problema odjednom.

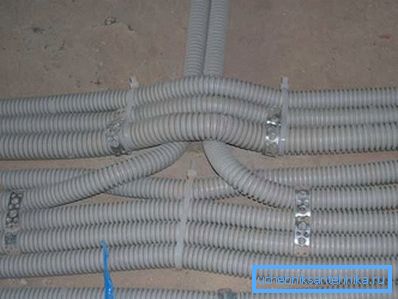

Uporaba valovitih cijevi u pojedinačnoj konstrukciji

Kako bi imali ideju o pravilnom izvođenju električnih instalacijskih radova, ovaj članak će se raspravljati glavne aspekte korištenja plastičnih rebrastih cijevi za polaganje kabela linije kući.

Ovdje će također biti predstavljena podrobna uputa koja opisuje tehnologiju polaganja kabela u zaštitnom valovitom rukavcu pomoću žičane sonde.

Tehničke specifikacije

Odmah treba napomenuti da je ovaj proizvod je dizajniran posebno za izgradnju električne mreže, tako fizikalnih svojstava i osnovnih specifikacijama valovitog cijevi PVHv u potpunosti u skladu sa svim građevinskim propisima i sigurnosti od požara pravila.

1. Tvrdi PVC apsolutno ne utječe na vlagu i većina korozivnim uvjetima, otporan na UV zrake, ne dobi s vremenom i nije uništen ozon, stoga se može koristiti za unutarnje i vanjske radove.
2. Raspon radne temperature je u rasponu od -20 ° C do +80 ° C.
3. PVC je materijal za samotestiranje., koji ne podržava nezavisno paljenje, stoga se može koristiti za ugradnju električnih žica, kako u drvenim tako iu zgradama od opeke.
4. Minimalna otpornost na izolaciju pri naponu od 500 V je 100 mΩ, a indeks dielektrične čvrstoće najmanje 2 kV, koji vam omogućuje da ga koristite u električnim instalacijama s naponom do 1000 V.
5. Nominalna otpornost na kompresiju, ovisno o vrsti cijevi, jer niza svjetlosti 320 N / 5 cm, za teške - 750 N / 5 cm, a superteških - 1250 N / 5 cm.

Obratite pažnju! Valovita cijev se isporučuje u maloprodajnu robu namotanu u zavojima od 50 do 200 m, a cijena mu uglavnom ovisi o vanjskom promjeru. Boja najčešće svijetlo siva (RAL 7035), ali postoje i druge (crne, narančaste) boje.

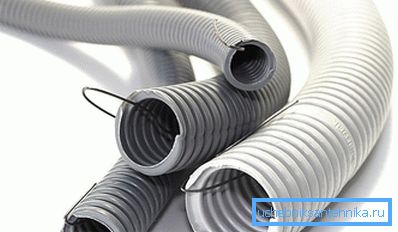

Odabir promjera

Najčešće se koriste u pojedinačnim stambenim kućištima plastičnih valovitih rukavaca s vanjskim promjerom od 16 do 63 mm. Odabir željenog promjera treba biti u skladu s gornjom tablicom 1, ovisno o broju i poprečnom presjeku žica.

Tablica 1.

Obratite pažnju! U skladu s podacima tablice, može se zaključiti da se fizikalna svojstva valovite cijevi 16 mm PVC mogu koristiti za usmjeravanje dva ili tri vodiča žice od 1,5 do 2,5 mm?.

sfera primjene

Na temelju prakse korištenja valovitog rukavca u pojedinačnoj konstrukciji, prilikom obavljanja električnog rada s vlastitim rukama, za optimalan izbor vanjskog promjera, trebali biste slijediti sljedeća pravila.

1. Ugradnja u cijevi električne instalacije zidnih i stropnih svjetiljki - D = 16 mm.
2. Priključivanje svjetlosnih sklopki i potrošačkih utičnica - D = 20 mm.
3. Polaganje kabela u plastičnim cijevima između električne ploče i razvodnih kutije - D = 25 m.
4. Priključak glavne električne ploče s razvodnom pločom - D = 32 mm.
5. Za penetraciju stropnih i stropnih ploha, ovisno o broju žica, odabran je promjer cijevi od 40 do 63 mm.
6. Za postavljanje koaksijalnih, optičkih i telefonskih kablovskih mreža može se koristiti valoviti prsten promjera 16 do 25 mm.

Tehnologija polaganja

U većini valovitog plastične navlake se proizvodi sa sondom, tj tanku elastični metalne žice, koja je pohranjena u svojim unutarnjim lumenu duž cijele dužine.

Prisutnost sonde značajno ubrzava električni rad i olakšava stezanje kabela u fleksibilnoj valovitoj cijevi.

1. Prije zatezanja kabela, izmjerite potrebnu količinu valovitog rukavca i pažljivo ga odvojite bez rezanja žice za ispitivanje.
2. Na mjestu reza krajevima rebara otopiti u različitim smjerovima, te žicu za rezanje žice savijanjem njene krajeve na vanjski rub cijevi, spriječava ga od pada kroz unutrašnjost.

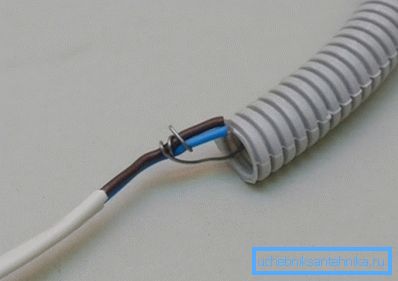

3. Spojite električni kabel na jedan kraj sonde, poravnajte rukav i ravnomjerno kretanje preko žice, zategnite žicu do pune dužine u valovitu cijev.

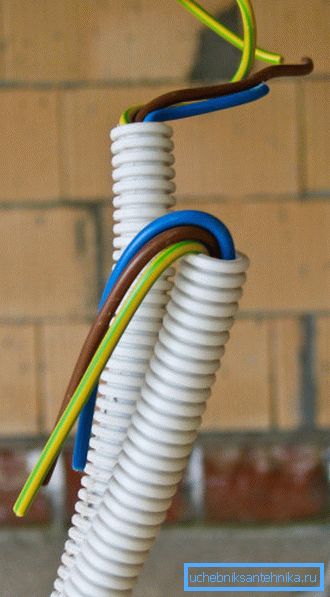

4. Popravite krajeve žice pomoću čvorova ili plastičnih stezaljki izvan valovitog rukavca, sprječavajući im da padaju kroz unutrašnji lumen.

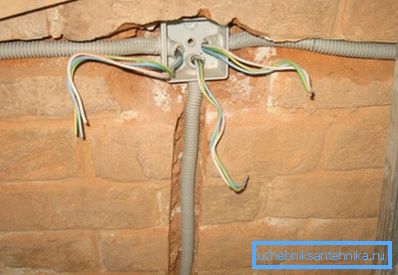

5. Položite plastičnu cijev s kablom u koje je zategnuta u pre-izrezana žbica ili ga pričvrstite na zid pomoću posebnih plastičnih držača.

zaključak

Nakon čitanja ovog članka, postaje jasno da je uporaba fleksibilne plastične valovite cijevi univerzalna metoda za postavljanje kabelske komunikacije u izgradnji građevina iz bilo kojeg materijala. Za više informacija možete gledati videozapis u ovom članku ili pročitati slične materijale na našoj web stranici.
