Raspodjela kanalizacijskih cijevi u privatnoj kući

Svaka moderna kuća nužno je opremljena svim potrebnim inženjerskim mrežama. Oni uvelike pojednostavljuju život i čine ga udobnim. Na primjer, prisutnost kanalizacije u privatnoj kući omogućuje vam da čuvate kuću čistu i spriječite pojavu neugodnog mirisa. Ako su za takve sustave korištene ranije cijevi od lijevanog željeza, sada se sve značajno promijenilo. Plastične kanalizacijske cijevi nekoliko puta pojednostavnile su proces distribucije kanalizacije. U ovom ćemo članku pregledati glavne savjete i preporuke o načinu izdavanja kanalizacijskih cijevi u privatnoj kući.

Izbor cijevi i komponenata

Za provođenje kanalizacije unutar kuće, morate kupiti cijevi s utičnicama. To će omogućiti skupljanje cijelog sustava vrlo brzo i učinkovito. Svako zvono je opremljeno brtvenom gumom, čime je cijev čvrsto spojena. Za odvodnju odvodnih kanala u privatnoj kući potrebni su cijevi različitih promjera, na primjer, 110, 50 i 32 mm i različiti dijelovi: koljena, čepovi, koljena i slično.

Pokušajte napraviti manje veze pod pravim kutom.

Dakle, za cijev za podizanje bit će potrebno O110 mm. Za glavno ožičenje na podu - O50 mm.

Savjet! Pri distribuciji važno je voditi brigu o prisutnosti hidrauličke brtve koja je dostupna u običnim sifonima. Svaka instalirana jedinica - perilica rublja, sudoper, tuš i slično - mora biti opremljena sifonom. Jedina iznimka je toalet, jer ima ugrađenu vodenu zamku.

Plastične kanalizacijske cijevi i spojnice

Dakle, za uređenje unutarnjeg sustava odvodnje trebat će vam:

  • Cijevi različitih promjera.
  • Otvori za pregled.
  • Rubovi s spojnim cijevima na svakom katu.
  • Dopuniti.
  • Kompenzatori.
  • Spojke.
  • Koljena.
  • Tees.
  • Prijelazima.
  • Posebni zatvarači.

Redoslijed povezivanja

Za uspješan rad prvo se preporuča nacrtati projekt ili shemu polaganja cijevi. Ako imate nekoliko etaža, sve vodoravne linije trebaju biti usmjerene na jedan podignuti dio. To će učiniti samo jedan odmorište kanalizacije. Zbog blizine uspona kupaonice i WC-a, lako je organizirati dovoljan nagib cjevovoda.

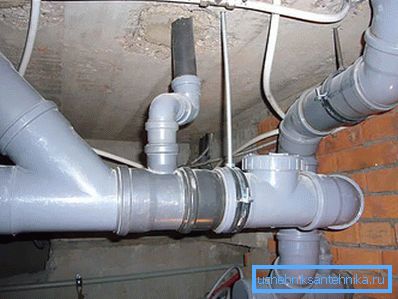

Raspored podruma

Gdje će biti spojena okomita i vodoravna crta, instaliran je prečac ili prečac, ovisno o rasporedu. U suterenu treba uzeti u obzir nagib izlaza cijevi na ulicu. Uostalom, vanjska kanalizacija također mora imati dostatan nagib. Da biste stvorili dodatni tlak u sustavu, možete ugraditi brusilicu ili pumpu. Okomite sekcije cijevi nužno su instalirane na svakoj vrpci. Visina se može podesiti ovisno o korištenoj instalaciji vodoinstalacije.

Suptilnost gradi kanalizaciju

Ako su kružni dijelovi cijevi prisutni u krugu, tada se mogu koristiti uobičajeni priključci bez navoja. Postavljanje cijevi u kuhinju, nagib se preporučuje da izvodi malo više. To proizlazi iz činjenice da se na ovom mjestu obično spaja sapunica i masna voda. Kako bi se spriječio začepljenje, nagib cijevi se obavlja više nego obično.

Što se tiče kupaonice, u ovoj sobi je obvezna ugrađena ventilatorska cijev. Ona će obavljati ulogu unutarnje ventilacije. Ako nemate mogućnost postavljanja, možete kupiti zračni ventil.

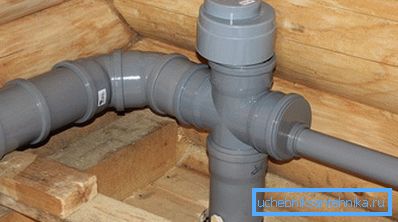

Ventilski ventil

Odzračni ventil radi na vrlo jednostavnom principu. Pri normalnom tlaku sustava ventil ostaje zatvoren. U trenutku smanjenja tlaka, ventil automatski počinje privlačiti zrak iz vanjskog okruženja i tako se otvara. To je neophodno iz razloga što ispuštanje odvoda u sustav stvara vakuum. Može potaknuti povlačenje tekućine iz vodene brtve. Kao rezultat toga, svi neugodni mirisi počinju prodrijeti u kuću.

Jednoslojni izgled kuće

Savjet! Pri kupnji zračnog ventila, važno je ne miješati ga s nepovratnim ventilom, jer se taj element koristi za sprečavanje preljeva u trenutku blokiranja uspona u stambenoj zgradi.

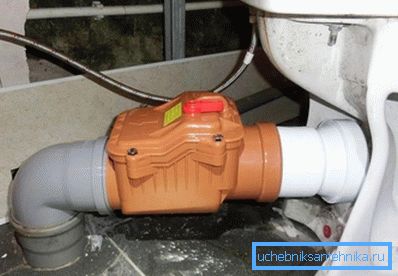

Nemojte zbuniti! Ovo je kontrolni ventil.

Na proces distribucije kanalizacije u kući može se utjecati nekoliko čimbenika, na primjer:

  • Razina dubine septičkog spremnika.
  • Postoji li podrum, ako ga ima, koja je njegova dubina.
  • Dispozicija.
  • Koliko će ljudi živjeti u kući.
  • Broj katova: 4

Ako na putu nema složenih reljefnih barijera, tada će biti vrlo lako organizirati sustav gravitacije. S druge strane, ako je nemoguće organizirati prirodni nagib, tada treba postaviti dodatnu fekalnu pumpu.

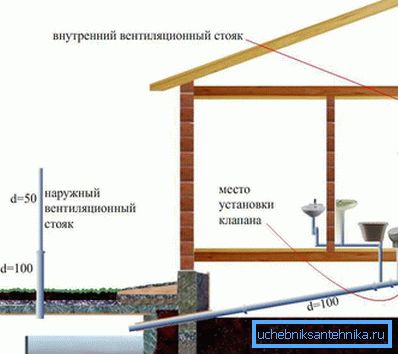

Jednoslojni izgled kuće

Ako vaša kuća ima jedan kat bez podruma i potkrovlja, onda će shema cijelog sustava biti vrlo jednostavna. Opća shema može izgledati ovako:

  • Ako kuhinja i kupaonica / kadu imaju zajednički zid, tada se proteže jedna horizontalna linija cjevovoda.
  • Od najudaljenije točke do glavnog uspona, nagib mora biti 2 °.
  • Postupno, vodoinstalacije spojene su na horizontalnu autocestu. Veza je povezana s teom.
  • WC je spojen s usponom kroz pauk.

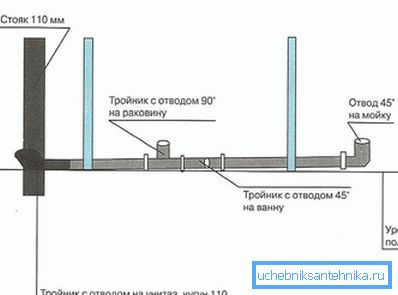

Skupni kanalizacijski sustav

U ovom slučaju, lako će se organizirati sustav gravitacije koji će trajati dugi niz godina. Najvažnije je izdržati kut nagiba. Ako želite dodati kupaonicu i kupaonicu na istom katu, autocesta može biti naglašena. Iz tog razloga morat ćete izgraditi dodatni uspon.

Savjet! Na prikladnim mjestima, ne zaboravite napraviti reviziju u prtljažniku. Bit će potrebno u slučaju blokiranja.

Ožičenje u visokoj zgradi

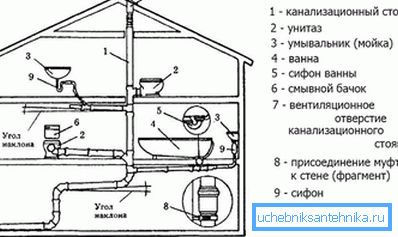

Napravite dijagram kanalne mreže

Ako privatna kuća ima nekoliko etaža, tada će se broj kupaonica i WC-a povećati. Kao rezultat toga, opterećenje na autocesti će se povećati. Postupak instalacije bit će malo kompliciran. Da biste postigli dobar posao, trebate slijediti pravila. Na primjer, WC na drugom katu mora biti postavljen strogo iznad WC-a na prvom katu. To vrijedi i za ventilatorsku cijev, koja će biti nastavak glavnog uspona. Ova cijev bi trebala porasti 1,5 metara iznad krova.

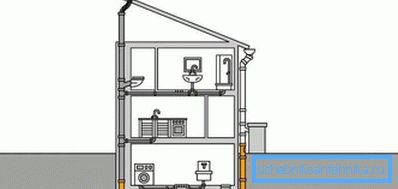

Primjer ožičenja u kući na dvije etaže

S obzirom na horizontalnu distribuciju cijevi na podovima, tehnologija se ne razlikuje. Zapravo, izgled cjevovoda bit će identičan na svakom katu.

Savjet! Na mjestima gdje usta prolazi kroz ploču, potrebno je postaviti zglobove za ekspanziju. Potrebni su za linearno povećanje ili smanjenje duljine cijevi.

koji obeštećuje

Posebna pažnja zaslužuje i pričvršćuje kanalizacijske cijevi. Cijev mora biti čvrsto učvršćena. Za to se preporučuje uporaba metalnih stezaljki. Donja točka uspona mora imati odvod za odvod kanalizacije.

Ako je jedan od prostorija ispod septičkog spremnika i u njemu postoje sanitarni elementi, tada će trebati fekalne crpke, jer ovdje očito neće biti tok novca. Fekalna pumpa se instalira odmah nakon potrošača. Tu je i varijanta s proizvodnjom kolektora, koja će prikupiti sve odvode ove prostorije. Nakon toga, iz njega će crpke pumpati svu kanalizaciju u postrojenje za obradu.

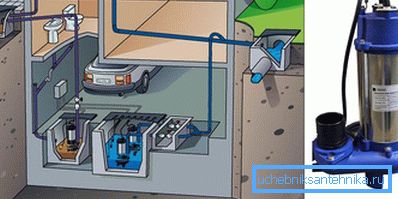

Kanalizacija pomoću pumpi

Savjet! Kanalizacijski sustav pomoću fekalne crpke je hlapljiv. Ovo je prilično skupe instalacije koje se mogu slomiti u najnepovoljnijem trenutku. Stoga, razmotrite sustav na takav način da se odrekne upotrebe fekalne crpke.

Dakle, pregledali smo s vama glavne značajke i nijanse izgleda kanalizacijskog sustava u privatnoj kući. Valja napomenuti da je ovaj rad prilično realan za obavljanje samostalno bez uključivanja stručnjaka.

video

Ovaj videozapis pokazuje kako ukloniti kanalizacijsku cijev iz kuće u kojoj nije bilo kanalizacije za vrijeme izgradnje:

;
