Samostalno postavljanje metal-plastičnih cijevi izvrstan je

Metalne cijevi vode postaju znakom arhaične. Suvremene tehnologije predstavljaju mase analoga od jeftinijih, prikladnijih i laganijih materijala. Izdržljivost i ekološki prihvatljivost metalne plastike u sustavima opskrbe vodom i grijanjem zaslužili su popularnost. Odgovorno postavljanje metalnih cijevi osigurava trajnost i besprijekoran rad cjevovoda.

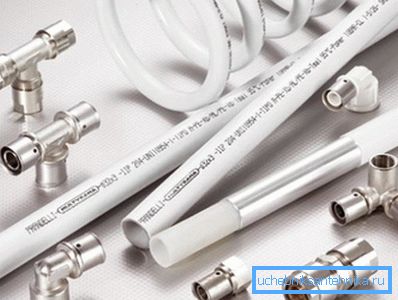

Metalne cijevi su praktične i prilično elegantne.

Metalne cijevi u kući - dobar znak

Metalne cijevi imaju složenu strukturu: unutarnju površinu polietilena, aluminijsku prevlaku i vanjsku plastiku, zalijepljene zajedno. Raznolikost korištenih materijala daje cijevima jedinstvena svojstva - aluminijski sloj ih čini plastičnim, a polimeri se uspješno odupiru koroziji i biološkom obrađivanju.

Struktura metalnog cjevovoda

Vidljive prednosti tih cijevi uključuju prihvatljive troškove i jednostavnu instalaciju. Izdrže temperaturu vode od 95 ° C, tlak do 10 atm i zadržavaju se "u obliku", bez progiba desetljećima.

Ugradnja neslaganja

Tehnološka instalacija metalnih i plastičnih cijevi uključuje upotrebu elemenata za stvaranje složenog sustava cjevovoda - okreta, grananja, priključivanja različitih promjera ili priključaka na metalni sustav.

Priključci za kompresiju

Veze privlače nisku cijenu, ponovnu upotrebu i jednostavnost instalacije. Ali se ne mogu koristiti u sustavu toplih podova i zatvorenih u zidovima. Periodično podizanje omogućuje im slobodan pristup (otvorima).

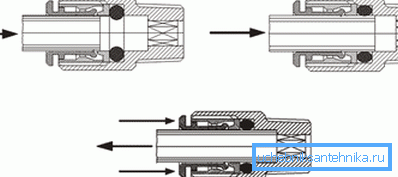

Shema spajanja s ugradbenim spojnicama

Ugradni spoj mora imati O-prstene na dršci i dielektrične brtve.

Postupak ugradnje uključuje nekoliko operacija.

  1. Na cijevi se nakuplja duga matica..
  2. Stavili smo na prstenasti prsten. Ako je sužen, cijev se umetne u uski otvor.
  3. U samu cijev umetnuto je drška (bolje je upotrijebiti lan sa brtvilom ili vučom).
  4. Poklopac matice se pomiče na tijelo dijela.
  5. Montaža je učvršćena jednim ključem, matica se stegne s drugim.
  6. Ispitivanja gotovog sustava provode se u skladu s normama SNiP 3.05.01.85 .

Obratite pažnju! Nemojte biti gorljivi, bolje je da ne otpustite maticu nego da povlačite. Dok provjeravate da sustav propušta, takav je nedostatak lako popraviti.

Prešani spoj

Razlikuje visoka pouzdanost i mogućnost korištenja u zatvorenim sustavima. Instalacija traje malo vremena, ali zahtijeva određene vještine. Takva ugradnja metal-plastičnih cijevi je izdržljiva i ne zahtijeva preventivno održavanje.

Jednostavna montažna spojnica povezuje cijevi sigurno

Prilagođeni dijelovi cijevi mogu se koristiti samo jednom, tako da, kako bi se izbjegli gubici, minimalna iskustva s takvim dijelovima trebaju biti minimalna. Prilikom planiranja instalacije metalnih plastičnih cijevi sa svojim strojevima za pričvršćivanje, treba imati na umu da postoje čeljusti za pritezanje - vrlo skup alat.

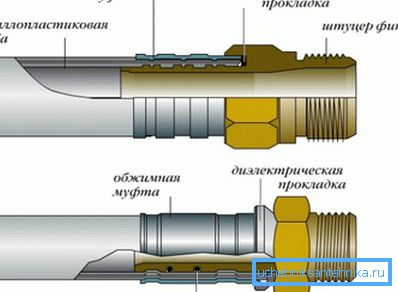

Oblikovanje kontakta

Montaža press spojnica je jednostavna.

  1. Provjerite komplet set dijelova - da su postojale brtve i brtva.
  2. Na kraju cijevi stavlja se na dršku.
  3. Da biste provjerili je li cijev vidljiva u kontrolnim prozorima, znači da je dobro odjevena.
  4. Otvaranjem držača čeljusti za 180 °, umetnite košuljice koje odgovaraju promjeru cijevi.
  5. Umetnite kraj cijevi s ugrađenim priključkom.
  6. Zatvorite ručku kliješta do neuspjeha. Crimping se obavlja samo jednom.

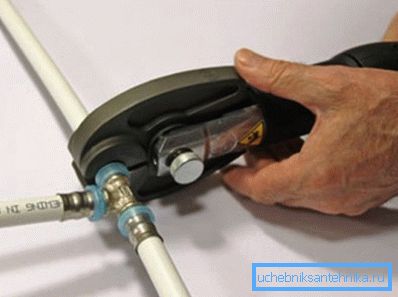

Fotografija prikazuje načelo rada gruda novinara.

Obratite pažnju! Nemojte uštedjeti na kvaliteti. Lagani dijelovi, neizrazita oznaka, rukav tankih metala mogu ukazivati ​​na varanje.

Upute predviđaju ispitivanje gotovih sustava vodoopskrbe i grijanja u skladu s normama SNiP 3.05.01.

Opcija la push

Najjednostavnija veza temelji se na principu self-lockinga. Izuzetno pouzdana tehnologija omogućuje vam sakrivanje sustava u zid i betoniranje betona. "Pushovi" se mogu ponovno koristiti, otporni su na ekstremne temperature i koroziju, a instalacija ne zahtijeva nikakve alate i trenutna je. Spinning je dopušteno.

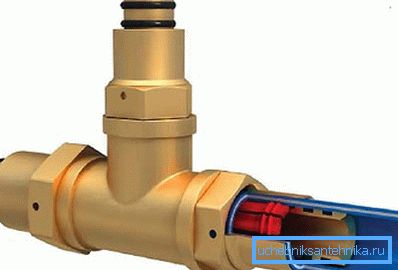

Briljantno jednostavna metoda guranja

Budući da je push tehnologija još uvijek nova, cijena tih spojeva je prilično visoka. Međutim, fantastična lakoća i brzina instalacije omogućit će vam da zatvorite oči u ovom neugodnom trenutku.

Obratite pažnju! Povezivanje nakon montaže ne može se dodirivati ​​3 sata. Za to vrijeme, brtve su potpuno prilagođene obliku cijevi.

alat

Različiti elementi zahtijevaju istu pripremu rubova cijevi za rad. Alat za ugradnju metalnih plastičnih cijevi nije raznolik i zahtijeva prisutnost mjerne trake, rezača cijevi, boksača i kalibratora. Vijak / ključ s ključem je potreban za vijčane spojeve i pritegnuti kliješta za press spojnice.

Prije spajanja na cijevi provode se standardne operacije:

  1. Obilježavanje.
  2. Cijevni rezač skida dio cijevi, uzimajući u obzir ulaz uloška.
  3. Kada se cijev deformira, provodi se njegovo poravnavanje (kalibracija).
  4. Unutarnja skitnica se uklanja gusjenicom i vanjska širina se uklanja.

Preostali alati se koriste ovisno o vrsti spajanja.

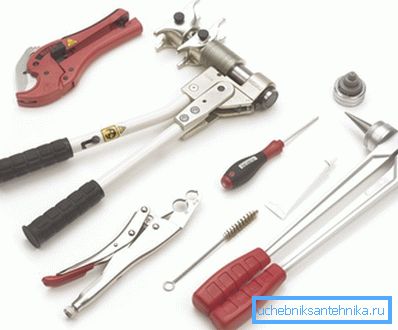

Potrebni alat podiže amaterski rad na profesionalnu razinu.

Pinning rezultati

U gotovom obliku potrebno je dodatno popraviti sustav vodoopskrbe. Isječci su dostupni u različitim promjerima i izuzetno su jednostavni za instalaciju. Oni su pričvršćeni vijcima / klinovima. Optimalna udaljenost između njih, koja će spriječiti propadanje cijevi - 1 m.

Kvačice čvrsto fiksiraju cijev

Kinks nisu zastrašujući

Tehnologija ugradnje metal-plastičnih cijevi omogućava vam spremanje spajanja dijelova ponovnim savijanjem cjevovoda s:

  • sušilo za kosu;
  • opruge;
  • cijevni savijač;
  • Ruke.

Sušilo za kosu, grijanje (malo!) Metalna-plastična površina, čini ga više plastike. Sklapanje se može obaviti u jednom pokretu. Posebni opruge, koje su umetnute u cijev, zadržavaju oblik i olakšavaju proces. Zbog toga se instalacija metalne plastične cijevi s vlastitim rukama može izvesti uz minimalan broj priključaka.

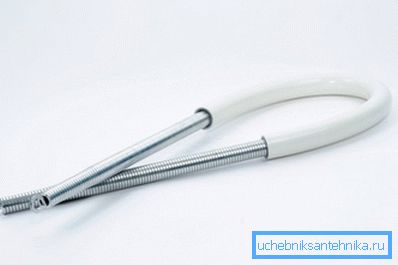

Sjajno savijanje opruge

Savijač cijevi za savijanje cijevi ne zahtijeva posebne vještine - dovoljno je podesiti kut savijanja i postavljanje željenog dijela cijevi zatvoriti ručke.

Ručno savijanje provodi se u nekoliko faza.

  1. Na mjestu savijanja, obujmo cijev oko naših dlanova. Palčevi služe kao zaustavljanja, nalaze se duž cijevi i u kontaktu.
  2. Lagano savijte cijev.
  3. Dlanovi se odmaknu od središnje točke i ponovite pokret savijanja.

Radnje se ponavljaju dok se ne postigne željeni radijus.

S klatkom zgloba, glatka cijev se pretvori u zakrivljenu stranu

Na kraju

Glavna poteškoća s kojom se mnogi suočavaju prilikom instaliranja metalnih plastičnih cijevi je pouzdanost i nepropusnost zglobova. Načini instalacije koji su opisani u članku omogućit će vam brzo i učinkovito obavljanje ožičenja u stanu. Videozapis u ovom članku opisuje vezu s spojnicom.
