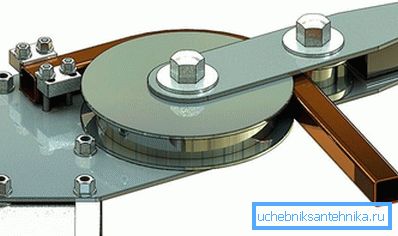

Savijač cijevi za samu cijev

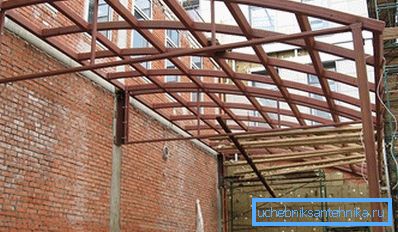

Jedan od najzahtjevnijih materijala, kod izvedbe građevinskih radova najrazličitijih vrsta, je metalni cijev. Posebno govorimo o cijevima pravokutnog oblika. U domaćinstvu se koristi za izradu različitih izvedbi od zidova, bacača i produžetaka. I svi koji su se bavili s njima znaju da je vrlo često potrebno savijati ove cijevi.

Problem se može riješiti na nekoliko načina, jedan od najučinkovitijih među kojima je uporaba cijevi. Ovaj poseban alat može se naći na građevinskom tržištu bez problema. Međutim, treba reći da je cijena takvih uređaja često vrlo visoka.

Savjet! Ako ne govorimo o profesionalnoj aktivnosti, onda bi se, kako bi se spasili, bilo mnogo više svrhovito napraviti cjevovod za cijev s vlastitim rukama.

Opseg primjene

Za najpotpunije razumijevanje problema, potrebno je reći nekoliko riječi o tome gdje se točno koriste benders. Kao što je gore spomenuto, glavna primjena tih uređaja je izgradnja, gdje je savijanje cijevi često nužna radnja. Glavni je problem taj da se bez posebne adaptacije taj proces vrlo teško provodi. Gotovo je nemoguće saviti profil bez zidnog nabora, a može biti i druga cijev. Ali, ako koristite cijevni savijač, možete postići ravnomjerno savijanje cijevi pod kutom do 180 stupnjeva bez ikakvih naknadnih problema.

Što su benders?

Što se tiče onih vrsta cijevi koje se mogu naći, ovdje je potrebno reći da postoji nekoliko vrsta ovog posebnog uređaja i oni će se razlikovati na više načina.

• Prije svega, govorimo o činjenici da možete pronaći profesionalne modele i mogućnosti za, tako da kažem, ekonomsku upotrebu. Razlikovat će se ne samo u njihovim dimenzijama već iu načinu rada. To znači da profesionalni modeli obično pokreću električni motori, a hidraulika se koristi tijekom rada, ali strojevi za savijanje cijevi kućanstva će najvjerojatnije biti mehanički i raditi zbog mišićne snage osobe. Kao što je lako pogoditi, ručni cijevni remen će biti mnogo manji i jeftiniji od profesionalnog kolege.
• Pored gore navedenih razlika, može se spomenuti da se cijevi se razlikuju u promjeru cijevi s kojima mogu raditi.
• Modeli se također razlikuju u načinu sklapanja. Tako je moguće razlikovati cijevi benders od arbaletny, proljeće i segment tipa.

Načelo rada

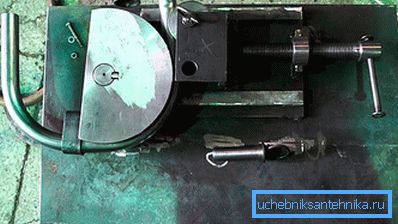

Prije nastavka procesa sastavljanja instrumenta kao što je ručna traka s navojem, moramo reći nekoliko riječi o načelu na kojem se temelji njezino djelovanje. No, točka je da cijev postavljena u stroj se savijanja ili oko zaobljenog predloška koji ima određeni radijus površine ili se savijanje javlja uslijed jednolikog mehaničkog pritiska na njegovu površinu s jedne strane. Poželjno je u većini slučajeva, budući da je lakše proizvoditi, to će biti druga opcija. Da će se raspravljati u nastavku.

izrađivanje

Da bi se napravio visokokvalitetni stroj za savijanje cijevi, rad treba obavljati u fazama.

trening

Kao u većini slučajeva, ako trebate visokokvalitetni rad, trebali bi početi s pažljivom pripremom. Ne govorimo samo o potrebi pripreme materijala koji će biti potreban, ali vrijedi paziti da su svi potrebni alati dostupni.

Materijali i alati

• Metalni kutak. Izradit će se iz samog strojnog okvira. Iako možete koristiti neki drugi materijal, poput istih oblikovanih cijevi.
• Trebat će vam tri ležajeva rotirajućeg vratila. Možete tražiti gotove, ali ih možete sami napraviti.
• Nećete biti u mogućnosti bez zglobova poput različitih vijaka i šipki.
• Bugarski s diskovima za rezanje metalnih.
• Stroj za zavarivanje.
• Mjerni uređaji (rulet, kut, razina itd.).
• Alat za rad (skup ključeva, odvijači, čekići itd.).

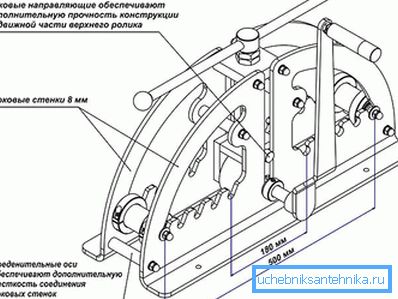

Osim toga, potrebno je izraditi samostalno ili posuditi iz posebne literature crteže budućeg učvršćenja. Tako će u pripremnoj fazi biti moguće odrediti nijanse dizajna, što će znatno ubrzati proces neposrednog montaže.

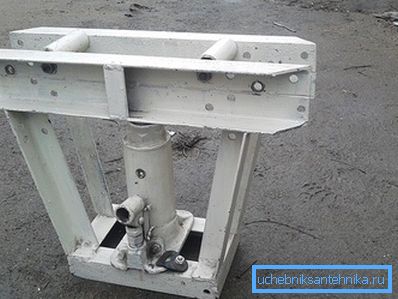

okvir

Ako su svi pripremni koraci završeni, možete nastaviti raditi. Najprije morate napraviti ležajni okvir. Ne postoji ništa teško. Izrađen je od metalnog kuta ili cijevi. Materijal se izrezuje pomoću brusilice i konstrukcijski elementi se pričvršćuju zavarivanjem. Može se dodati da se fizičke dimenzije okvira mogu odabrati na temelju osobnih razmatranja, ali istodobno najoptimalnija visina okvira bit će ako je nekoliko centimetara iznad pojasa osobe koja radi.

Savjet! Ako upotrijebimo uvjete geometrije, tada je okvir u cjelini paralelopiped. Iako možete koristiti druge opcije.

osovine

Nakon što je glavni okvir spreman, pričvršćene su rotirajuće osovine. U tu svrhu možete koristiti pričvrsne stezaljke, koje su ili privučene okvirom vijcima ili pričvršćene zavarivanjem. Opće je značenje da dvije osovine moraju biti pričvršćene preko gornje plohe okvira. Ako se osovine izrađuju neovisno, kao primjer, možete navesti čelični otpad željene duljine, na kojem se ležaji kugli stavljaju s obje strane.

Zatim morate napraviti malu pomoćnu strukturu za ugradnju trećeg vratila. Ideja je da treba biti instalirana na takav način da se može pomaknuti u okomitoj ravnini. Da biste to učinili, pričvršćena je na posebni metalni okvir s podesivom visinom. Ručica je pričvršćena na ovu osovinu da bi je zakrenula. Za veću pouzdanost dizajna i olakšavanje rada s uređajem, sve se osovine mogu međusobno povezati pomoću prijenosnog lanca. Da bi to učinili, zvijezde su zavarene na osovine. Rezultat je da, kada zakrenete jedan od njih, sve tri okreću.

Završetak rada

Kao završna faza rada, moguće je izvršiti vanjsku obradu cijelog uređaja. To se odnosi na njegovo slikanje ili premazivanje s drugim antikorozivnim pripravkom. Što se tiče proizvodnje uređaja koji se uglavnom koriste metalima, takva obrada je neophodna. Nakon toga može se smatrati spremnik za cijevi.

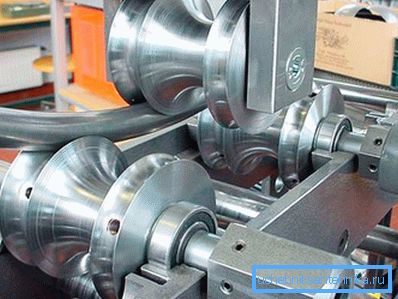

Uređaj će raditi na sljedeći način:

• Osovina postavljena na tronožac se diže.
• Cijev je umetnuta između njega i dvije osovine na okviru.
• Gornja osovina pada na ravnu cijev i pričvršćuje se laganim pritiskom na površinu.
• Pomoću ručke osovina se okreće, a cijev se kreće između osovine, pri čemu dobiva određeno opterećenje sa strane, pri čemu se dobiva mali radijus savijanja.
• Zatim se vratilo malo više zategne, a cijev se povuče u suprotnom smjeru, a radijus savijanja se povećava.
• Postupak se ponavlja sve dok cijev ne preuzme traženi polumjer savijanja.

To možete dodati da biste poboljšali prilagodbu i olakšali rad s njim, vrlo je korisno priključiti električni motor na stroj. Zahvaljujući njegovoj upotrebi, rad će se provesti mnogo brže i lakše, ali istodobno će biti povezivanje s mrežom napajanja i dodatnim kilovatom na mjeraču.

Prilično je jednostavno izraditi ručnu sabirku cijevi. Štoviše, zahvaljujući tome, možete uštedjeti prilično pristojnu količinu, jer čak i ako kupite sve materijale za proizvodnju, cijena izdavanja će biti nekoliko desetaka tisuća rubalja manje od kupnje gotove opcije. Ako su svi potrebni alati i materijali pri ruci, a postoji i neko iskustvo u rješavanju svega toga, rad se može provesti tijekom vikenda.

Zaključno treba dodati da je rad na proizvodnji cijevi potencijalno traumatičan, pa su stoga sigurnosni propisi obvezni i moraju se strogo pridržavati.
