Savijanje cijevi: kako saviti dio kod kuće

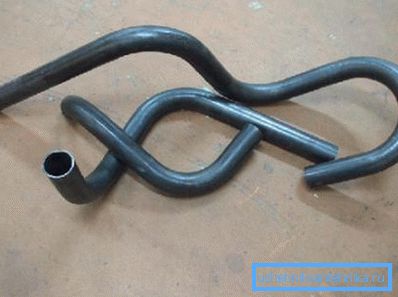

Čelične i plastične cijevi se koriste ne samo za uređenje sustava vodoopskrbe, kanalizacije i grijanja. Oni čine mnoge druge korisne dizajne. No, u stvari, au drugom slučaju, jedan od najsloženijih procesa je savijanje cijevi u hladnom stanju. Razmotrimo njegov opis s više detalja.

Parametri savijanja cijevi

Kao i većina drugih složenih tehnoloških procesa, savijanje cijevi regulirano je strogim tehnološkim normama.

Morate slijediti puno nijansi:

• kada savijanje dijela ne bi trebalo spljoštiti ili suziti;
• tijekom savijanja morate osigurati da materijal nije naboran valovit;
• Obratite pažnju na minimalni polumjer savijanja, koji ovisi o materijalu cijevi, njegovoj debljini i promjeru.

Uputa, koju fiksira GOST 3262-92, osigurava različite radijus savijanja za cijevi okrugle metala. Što je deblji dio, to će biti veći polumjer minimalnog savijanja.

Prilikom savijanja rukama morate ispunjavati sljedeće uvjete:

• za cijevi promjera do 20 mm, minimalni polumjer savijanja je 3 vanjska promjera;
• za velike dijelove - 4.

Treba napomenuti da vruće savijanje dopušta prepoloviti ove vrijednosti, ali zahtijeva upotrebu specijalizirane opreme. To se događa zato što proces grijanja uvelike povećava plastičnost metalnih cijevi.

Obratite pažnju! Proizvodi s debelim stijenkama namijenjeni za raspored vodovodnih cijevi, vrlo je teško savijati. Stoga, da biste izbjegli probleme, ne preporučuje se korištenje minimalnog radijusa savijanja. Ako je potrebno, bolje je koristiti armature.

Još je teže savijati četvrtaste cijevi (profilirane). U tu svrhu koriste se posebni uređaji opremljeni s iglom - fleksibilni čelični dio koji se uklapa u dio kada je savijen i sprječava nastajanje udubljenja ili rebara.

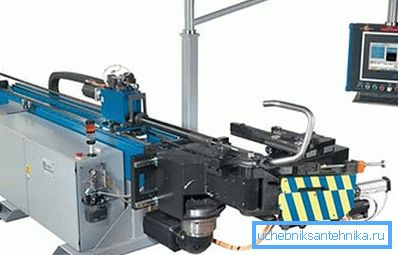

Profesionalci koriste posebne CNC bendove trupa (kontrolirani računalnim sustavom), uz pomoć kojih se postiže najslabiji kružni tok.

Aluminijska cijev savijanja, kao i proizvodi od bakra i mesinga, manje je radno intenzivna jer su ti metali vrlo duktilni. Međutim, fizika procesa se ne mijenja.

Kada se zavoji, unutarnja površina zavoja postaje deblja i deformirana, a vanjska strana postaje tanja. To utječe na snagu i razara tehnička svojstva dijelova. Nije bitno je li korištena hladna ili vruća tehnologija.

Nezavisno savijanje cijevi

Čelični dijelovi

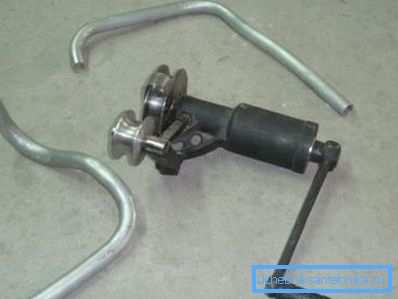

Za savijanje metalnih proizvoda upotrijebili su ručni crijevni savojnici, koji imaju nekoliko različitih mlaznica za obradu dijelova različitih veličina i različitih materijala. Najčešće koriste hidrauličku utičnicu koja omogućuje obradu cijevi s debelim zidovima.

Ako trebate napraviti jednu ili dvije zavoja, preporučljivo je kontaktirati vodoinstalatere stambenog odjela. Obično imaju sličan uređaj, a cijena usluga bit će manja.

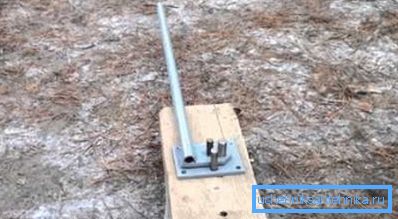

U ekstremnim slučajevima, možete napraviti zavoj uz pomoć dostupnih alata, ali to će zahtijevati veliku investiciju vremena i truda.

Za posao ćete trebati:

• stolni ili stolarski radni stol;
• riječni pijesak (njegova količina ovisi o promjeru cijevi);
• cilindrična metalna šablona, ​​čiji je polumjer što je moguće bliži veličini zavoja cijevi;
• dva zatvarača za brtvljenje krajeva cijevi;
• plinska baklja (blowtorch).

Rad se izvodi u sljedećem slijedu:

1. Pijesak se mora očistiti od nečistoća i kalcinirati plamenikom dok ne prestane pušiti kada se zagrije.
2. Cilindrični radni dio pričvršćen je u stolaricu, koji se, pak, mora pričvrstiti na radni stol, inače će se cijela struktura okrenuti.
3. Kako bi cijev zadržala svoj unutarnji poprečni presjek, mora se napuniti kalciniranim riječnim pijeskom. Kako se ne bi dovoljno spavali, rubovi cijevi su blokirani sa zastojem u prometu.

Savjet! Pijesak treba izlijati što je moguće čvrsto. Zalijepite ga drvenom šipkom ili tapkajući na cijev.

1. Zatim je jedan kraj obratka umetnut između zaustavnog stanja i korištene igle, a drugi je savijen u pravom smjeru. Ako je cijev prekratka, drugi dio se može staviti na njegov kraj, koji će poslužiti kao poluga. Kut bi trebao biti 2-3 stupnja više jer će cijev djelomično obnoviti svoj oblik nakon prestanka izlaganja.
2. Ako vam treba jaka zavoja, plamenik će vam pomoći. Pomoću nje trebate grijati dio u zavoju na boju trešnje, a zatim savijte cijev. Da biste dobili vrući zrak iz proizvoda, potrebno je bušiti male rupe u prometnim gužvama.
3. Na kraju rada, čepovi su izvađeni ili odsječeni, a pijesak je izlio van.

Završni savijeni dio mora biti provjeren zbog nedostataka:

• pregledajte mjesto poklopca i pazite da nema pukotina, strija, metalnih oštećenja i rebara;
• pomaknite mjesto zavoja iz mjerila i razmjera;
• ako je potrebno, rezni navoji potrebne veličine na krajevima praznine.

Cijevi od mekih metala

Obrada cijevi od bakra, mjedi ili aluminija gotovo je ista kao u prethodnom odjeljku. Takvi se proizvodi mogu saviti bez zagrijavanja, ali istodobno se preporučuje da se unutarnji prostor dijela napuni s rastopljenim kolofonijem.

Kada trebate savijati obradak na najmanji mogući promjer, preporuča se zagrijavanje materijala. Bit će lakše raditi, ali ako se pojave nedostaci, teško će ih ispraviti - potrebno je ponovno zagrijavanje.

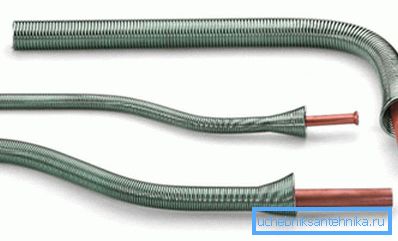

NAPOMENA! Umjesto pijeska ili kolofonija da biste ispunili unutarnji prostor, možete upotrijebiti oprugu odgovarajućeg promjera. Prodaju se u specijaliziranim prodavaonicama.

Ako se često suprotstavljate različitim cijevima, preporučljivo je da se ne zaoblite i dobijete specijalni cijevni savijanje za savijanje cijevi, što vam omogućuje jednostavno i brzo obrađivanje velikog broja praznina.

zaključak

Najkvalitativniji je, naravno, savijanje cijevi, koje se provode strojevima upravljanim strojem. Međutim, kod kuće možete savijati pojedinosti o kvaliteti, ako pažljivo pratite gore navedene preporuke. Više o tome možete saznati u videu u ovom članku.
