Savijanje cijevi profila: test oštrine

Profilna cijev ima "kutni" oblik - kvadratni i pravokutni. Na prvi pogled, čini se da je nemoguće dati mu oblik u obliku luka. No, čvrsto odlučujući da koriste takav materijal za staklenike okvira, baca, a stvaranje arhitektonskih rješenja u vrtu (lukovi, trellis, pergolama) - željeni se može postići. Cijev profila je fleksibilna uz radijus - to je vrlo jednostavno to učiniti vlastitim rukama, svatko to može podnijeti.

Cijevi profila mogu se saviti na neočekivane načine.

Načelo rada cijevi

Dizajn ovog uređaja je vrlo jednostavan - 2 zaustavljanja i cipela, upravljan polugom. Pomoću ovog jednostavnog uređaja možete savijati cjevovod promjera 5 - 150 mm.

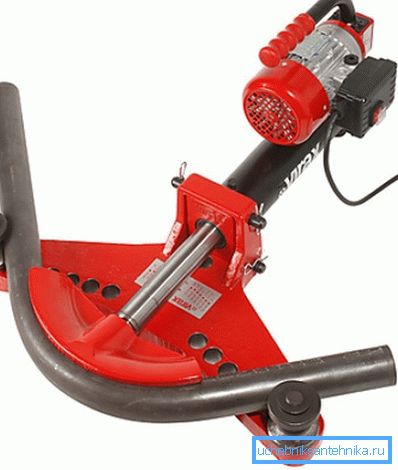

Otvori zavojnicu cijevi

Istodobno, za velike promjere, fizička snaga operatera više nije dovoljna, osobito s debelim zidom. Kako bi savijanje glatko i bez problema prolazilo, uređaj je opremljen hidrauličkim pogonom, usput, što uzrokuje značajan porast troškova uređaja.

Ako trebate saviti vrlo malu cijev, možete koristiti varijantu cijevi za cijevi s otvorenim okvirom. S gledišta sigurnosti, ovo nije najbolja opcija, jer je rizik od ispuštanja plinovoda dovoljno velik.

Što se tiče velikih promjera, u ovom slučaju koriste se samo uređaji sa zatvorenim okvirom. Zbog toga cijev neće skočiti na zaustavljanje ni pod kojim okolnostima.

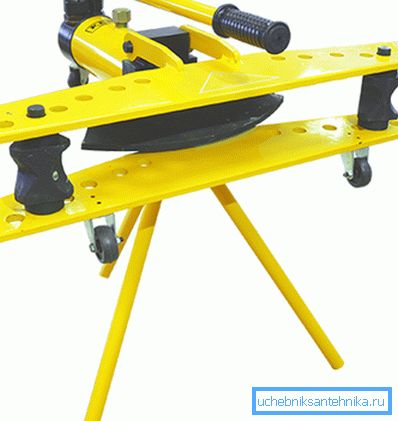

Savijač cijevi s zatvorenim okvirom

Savijač cijevi može raditi na drugačijem načelu. U tom slučaju, profilna cijev se jednostavno izvlači između valjaka (zaustavlja), tako da se deformira.

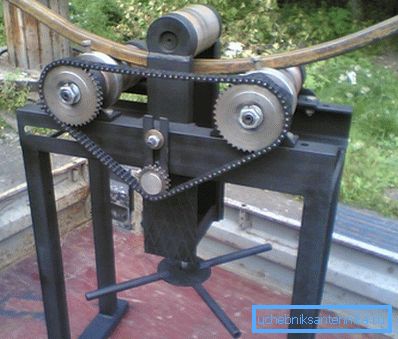

Savijanje profilne cijevi na savijaču cijevi

Profili različitih metala i različitih sekcija reagiraju na savijanje, također, na različite načine. Na primjer, užitak je raditi s nehrđajućim metalnim cijevima - bakrom, mesingom, duraluminom, aluminijem, malog dijela. Plastični su i dobro savijeni, utjelovljuju čarobne fantazije majstora. Izvrsno izdržati niske temperature.

Savijanje narodnih "recepata" profila

Izumljeni načini savijanja profilnih cijevi u kući ponekad su jedini način za izvršavanje naših planova. Unatoč naizgled primitivnosti tehnologije, dobiveni rezultati mogu postići kvalitetu, geometrijsku točnost i savršene oblike.

Tehnologija iz vlastite radionice

Savijanje profila pomoću brusilice i stroja za zavarivanje najpoznatija je i stoga popularna metoda.

To uključuje nekoliko slijednih operacija.

  1. Prije svega, savijeni polumjer pažljivo se izračunava..
  2. Možete napraviti drveni uzorak. To će učiniti najtočniji zavoj.
  3. Na području koji će promijeniti oblik, primjenjuju se poprečne oznake.. Za njih će se rezati, prolazeći duž 3 strane cijevi (lijevo - dno - desno ili, radi jasnoće, obrnuto slovo "p").

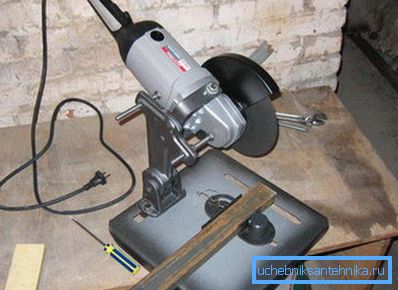

Na cijevi morate napraviti rezove
  1. Spajanjem i pričvršćivanjem profila na predlošku na netaknutu stranu, fleksibilnost može započeti..
  2. Bitovi i brusilice.

Obratite pažnju! Preporučljivo je upotrijebiti ovu metodu prilikom rada s velikim profilom profila, jer sam proces traje dovoljno vremena.

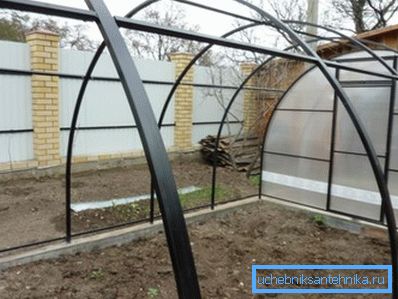

Na slikovitim zavijenim stropovima profilnih cijevi

Koristiti pijesak za savijanje cijevi

Pijesak je u stanju zadržati oblik ne samo u obliku skulpture na morskoj obali, već i pomoći pri održavanju oblika profila tijekom savijanja, sprječavajući ravnanje ili pucanje.

Ova operacija gotovo je ekvivalentna u vremenu s radom na savijaču cijevi i trebat će sljedeće materijale:

  • kvarcni pijesak;
  • drvene kapice od 10 do 20 cm;
  • plinski plamenik;
  • svrdlo;
  • svinja čiji promjer je jednak unutarnjem polju zavoja profila;
  • gumeni čekić.

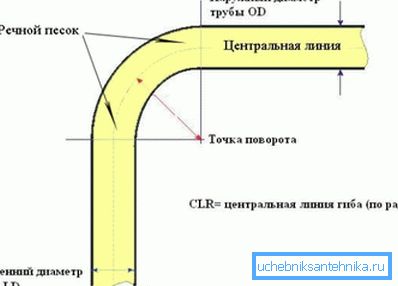

Oblik savijanja riječne pijeske

Obratite pažnju! Pijesak mora proći kroz 2 faze pretprocesa prije nego što se može koristiti: temeljito prosijavanje, ispiranje i konačno sušenje. Treba ga čuvati do upotrebe u čistom spremniku.

Narodne upute za savijanje s pijeskom uključuju obavezno sekvencijalne operacije.

  1. Jedna rupa cijevi čvrsto je začepljena drvenim utikačem.
  2. Kroz drugu rupu pijesak se izlije na tako visoku razinu da ulazi druga kapica.
  3. Preostala rupa čvrsto je zapečaćena.
  4. Svinjom se stvara savijanje. Ako želite postići mali radijus, zavoj se zagrijava plamenikom plamenika. Važno je ne pregrijavati površinu i spriječiti pojavu ljestvice koja degradira kvalitetu cijevi.
  5. Tapkajući gumenom mamcem, zavoj se dovodi do savršenstva.
  6. Iz gotovog proizvoda istrošenog, spaljene ili bušene kapice.
  7. Tresući i dodirivati ​​punilo za lijevanje.

Profil i harmonija vode

Teška mraz će biti vjeran pomoćnik u savijanju, na primjer, bakrena cijev. Od alata i materijala trebat će samo voda i svinja. Tehnologija je također prilično jednostavna.

Čvrsto spajanje jednog kraja cijevi s čepom, voda se izlije i drugi otvor je priključen. Nakon što je voda potpuno zamrznuta, materijal je spreman za upotrebu.

Važno je napomenuti da su primijenjeni fizički napori minimalni - ne nastaje ravnanje, a presjek gotovo nije uznemiren.

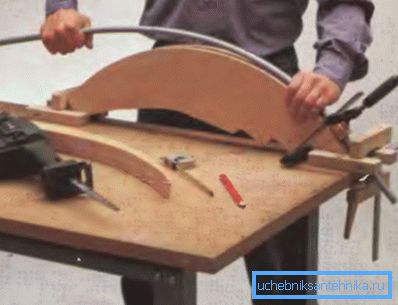

Savijanje duralumin cijevi uzorak

Koristite oprugu za savijanje

To je fleksibilno s upotrebom opruge u šupljini profila temelji se na principu sile unutarnje protumjere. Pored cijevi profila, puhaljke ili plinske baklje i predloška odgovarajućeg promjera, trebat će vam neobična četvrtasta opruga. Izrađen je od čelične žice promjera 2 do 4 mm, koja je savijena s veličinom poprečnog presjeka, nešto manja od unutarnjeg dijela cjevovoda.

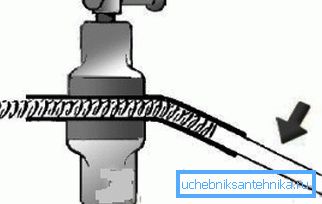

Shema savijanja cijevi s oprugom unutra

Obratite pažnju! Proljeće bi trebalo biti vrlo blizu šupljine profila. Optimalni jaz između vanjskog dijela opruge i unutarnje cijevi iznosi od 1,5 do 2 mm.

Postavljanjem opruge unutar radnog dijela, puhaljka počinje obraditi površinu deformabilnog dijela proizvoda. Dovoljno grijani dio, pričvršćivanje diska, savijanje i približavanje željenom radijusu vlastitim rukama.

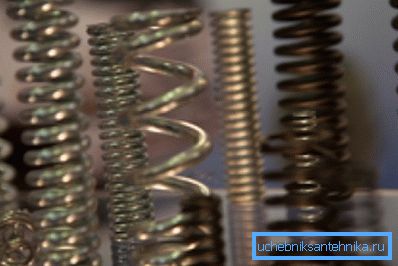

Proljeće će olakšati savijanje cijevi

Obratite pažnju! Nemojte zanemarivati ​​sigurnosne smjernice. Cijena nepažnje je previsoka. Zaštitne rukavice, zaštitne naočale i kliješta za hvatanje vrućih cijevi pouzdano će zaštititi od opeklina. Za sigurnost od požara treba biti pored posude s vodom ili pijeskom.

sažimanje

Opseg primjene profilnih cijevi je dovoljno širok. Visok trošak profesionalnih cijevi koji su dizajnirani za rad s ovim materijalom često ih čini nemogućim za upotrebu.

Postaje teško shvatiti autorske ideje. Ponekad se situacija može spasiti savijanjem profilne cijevi vlastitim rukama.

Videozapis u ovom članku prikazuje primjer savijanja profilne cijevi.
