Savijanje cijevi: sve značajke procesa

28-04-2018
Cijevi

Prilikom postavljanja sustava za grijanje vode i grijanja morate znati kako pravilno saviti cijev. Ovom operacijom potrebno je izbjeći prekidanje, kršenje integriteta i pravilno izračunavanje kuta rotacije.

Savijanje je postupak tijekom kojeg, pod utjecajem vanjskih opterećenja, proizvod zamjenjuje nagibom osi.

Prilikom instaliranja inženjerskih sustava, često je potrebno savijati dijelove plinovoda.

Značajke procesa

Na slici je promjena oblika zida kada je savijen.
  1. Elastično-plastične i elastične deformacije nastaju u zidovima proizvoda tijekom savijanja.. Na vanjskom dijelu nabora pojavljuje se zatezni stres, a na unutrašnjem dijelu se pojavljuje pritisak. Prema tim utjecajima, nagib osi elemenata se mijenja.
  2. Tijekom rada promijenit će se oblik poprečnog presjeka na savinutoj lokaciji. Njegov prstenasti profil postaje ovalan. Najveća ovalnost ima središte odstupanja, deformacija se smanjuje do kraja i početka.
  3. Izračunavanje cijevi za savijanje, ne zaboravite da ovalnost poprečnog presjeka na deformiranom mjestu ne bi smjela biti veća: za proizvode s poprečnim presjekom do 20 mm - 15%, više od 20 - 12,5%.
  4. Na konkavnoj zavoju može biti nabora, naročito za tanke zidove..

Obratite pažnju! Preklapanja i ovalnost udara nepovoljno utječu na rad sustava. Oni smanjuju propusnost, povećavaju razinu hidrauličke otpornosti i služe kao mjesto za začepljenje kanalizacijskih sustava. Snaga cijevi za savijanje istodobno se smanjuje.

Minimalni dopušteni radijusi su fleksibilni

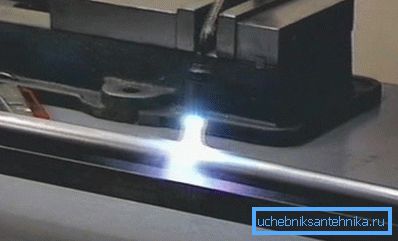

Proizvodi savijanja zagrijavanjem.

Vladini standardi sadrže standard kao što je "minimalni polumjer savijanja cijevi".

Njegova vrijednost za metalne kolone, kompenzatore, slavine je dano u nastavku.

  1. Kada je savijen s grijanjem i pakiranjem pijeskom - ne manje od 3.5DH (slovima znači vanjski promjer)
  2. Prilikom rada na stroju za savijanje cijevi (hladno) - ne manje od 4DH.
  3. Kod savijanja za proizvodnju polu-valovitih nabora i grijaćih elemenata s plinskim plamenikom ili u peći, nije manja od 2.5DH.
  4. Za strmo savijene grane kanalizacije proizvedene metodom bušenja ili vruće vuče - ne manje od 1DH.

Obratite pažnju! Dopušteno je stvaranje elemenata koji imaju fold manje od gore navedenog. Istovremeno, metoda proizvodnje mora osigurati da njihovi zidovi ne više od 15% debljine. Jačina savijanja profilne cijevi mora odgovarati izračunatoj vrijednosti.

Potrebne formule i tablice

Duljina dijela (L) potrebna za izradu zakrivljenog mjesta je prema slijedećoj formuli:

L = 0.0175 • R • + + L, gdje:

  • R je polumjer savijanja, u mm;
  • ? - to je njegov kut, u stupnjevima;
  • l je ravno mjesto, duljine 100/300, koje je potrebno za držanje proizvoda alatom ili strojem.

Izračun savijanja cijevi treba uzeti u obzir duljinu savijenog elementa:

A =? • A / 180 (R + DH / 2), gdje:

  • ?= 3.14;
  • R je polumjer mjesta, u mm;
  • ? - je kut savijanja, u stupnjevima;
  • DH je vanjski promjer proizvoda.

Tablica u nastavku prikazuje minimalne granice savijanja u milimetrima za mesing i bakrene proizvode (GOST br. 494/90 i GOST br. 617/90), na temelju njihovog promjera i željene dužine slobodne strane za stezanje / stezanje.

Vanjski promjer Minimalni polumjer savijanja Minimalna dužina slobodnog dijela
3 6 10
4 8 12
6 12 18
8 16 25
10 20 30
12 24 35
15 30 45
18 36 50
24 72 55
30 90 60

Ispod je tablica za analogne čelike prema GOST-u3262 / 75.

veličina Minimalni polumjer savijanja Minimalna dužina slobodnog dijela
Uvjetni prolaz Vanjski promjer vruće u hladno
8 13.5 40 80 40
10 17 50 100 45
15 21.3 65 130 50
20 26,8 80 160 55
25 33.5 100 200 70
32 42.3 130 250 85
40 48 150 290 100
50 60 180 360 120
65 75,5 225 450 150
80 88,5 265 530 170
100 114 340 680 230

Prilikom izrade izračuna krakova s ​​vlastitim rukama, razmotrite najmanji radijus, na temelju promjera i debljine zidova čeličnih cijevi.

Promjer, mm Minimalni radijus savijanja pri određenoj debljini stijenke
do 2 mm više od 2 mm
5/20 4D 3D
20/35 5D 3D
35/60 6D 4D
60/140 7D 5D



Kako sami zavijati plan

Postoji univerzalna i jednostavna formula za izračunavanje cijevi za savijanje - to su njegovi 5 promjera.

Izvršite izračun, uzimajući na primjer odjeljak detalja od 1,6 cm.

  1. Za pravilnu proizvodnju treba dobiti? krug.
  2. Najprije dobivamo željeni polumjer: 16 • 5 = 80 mm. Sljedeća faza je izračun početnih točaka za precizno savijanje kuta.
  3. U tu svrhu potrebno je koristiti formulu C = 2 • R: 4. U njoj C je dužina cijevi potrebna za rad, = 3.14, R je željeni polumjer.
  4. Zamijenite brojke u formuli: 2 • 14 • 80: 4 = 125 milimetara. To je duljina sekcije za koju je najmanji radijus savijanja metalne plastične cijevi ili bilo koje drugo 80 mm.

Ako morate saviti cijevi, trebali biste imati zavojnicu.

Takvi ručni uređaji podijeljeni su u dvije vrste.

Alat za segmentiranje.
  1. U analognim segmentima, operacija se provodi na temelju posebnih predložaka. Njihov oblik je dizajniran za točan promjer, koji je potreban i oblik oblika. S ovim alatom moguće je savijati cijevi do 180 °. Njezina je cijena relativno niska.
  2. Dorn oprema obavlja posao bez najmanjih nedostataka. Prednost ovog uređaja je segment koji se kreće unutar proizvoda. Sprječava deformacije i omogućava rad na više mjesta. Bolje je ne raditi takav stroj za savijanje profilnih cijevi vlastitim rukama, već da se pripremi.

Nakon izračuna, označite područja na elementu prema rezultatima. Zatim na instrumentu postavite željeni stupanj ili uzorak. Zatim umetnite proizvod u učvršćenje i izvršite rad.

zaključak

Elementi savijanja u instalaciji različitih inženjerskih sustava trebaju se temeljiti na točnim proračunima. Inače, možete razbiti proizvod ili sastaviti cjevovod s smanjenom učinkovitosti. Videozapis u ovom članku nastavit će s temom.
