Sendvič cijev - što je ovaj element i osnovni zahtjevi za

Danas se u kućama najčešće koriste visokoučinkovita oprema za grijanje, čiji je glatki rad potreban učinkovit sustav za uklanjanje proizvoda izgaranja ispušnih plinova. Ako su rani dimnjaci uglavnom napravljeni od opeke, danas se ta mogućnost manje i manje koristi zbog visokih troškova i težine gradnje. Najbolja opcija danas je sendvič cijev - s vlastitim rukama brzo možete napraviti pouzdani dimnjak.

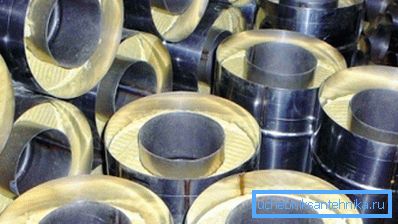

Na slici su najčešće korišteni elementi u unutarnjem promjeru od 115-120 mm u privatnoj zgradi.

Koji čimbenici trebaju biti uzeti u obzir kod odabira određene opcije dizajna

Unatoč svojoj jednostavnosti, sendvič elementi se razlikuju po brojnim karakteristikama i materijalima, pa se ovo poglavlje može koristiti kao vrsta uputa, pogotovo ako kupujete gotove proizvode.

Promjer unutarnje cijevi To je vrlo važan pokazatelj, jer nacrt dimnjaka izravno ovisi o tome. Promjer se izračunava na temelju snage kotla i njegovog tipa (kao što je dobro poznato, u slučaju krutog goriva broj proizvoda sagorijevanja je znatno veći od plina i drugih). Prema tome, što je veća veličina, to je veća cijena.
Izolacijski materijal Bez obzira na opciju koju odaberete, ona mora biti nezapaljiva. Najbolje rješenje je kamena vuna koja ima visoku toplinsku izolaciju i sposobna izdržati čak i učinke otvorene vatre koja jamči najvišu razinu sigurnosti
Materijal za izradu cijevi Najčešće se koriste dvije opcije - obični i nehrđajući čelik. Prvi materijal ima nisku cijenu, ali je osjetljiv na koroziju, što smanjuje vijek trajanja proizvoda, jer proizvodi izgaranja imaju vrlo veliku agresivnost. Nehrđajući čelik je mnogo jači i izdržljiviji, ali je cijena nekoliko puta veća od običnog čelika
Debljina stijenke cijevi Sve je jednostavno: što više ovaj pokazatelj, to je izdržljiviji proizvod. Ne biste trebali spasiti na debljinu, budući da površina stalno utječe na visoke temperature, kondenzata i agresivnih tvari, a tanke cijevi će vrlo brzo postati neupotrebljive.
Debljina izolacije Drugi važan čimbenik koji utječe na stupanj topline vanjske površine, što je veći sloj toplinskog izolata, to je niža temperatura vanjske ljuske
Materijal vanjske cijevi Najčešće se za ove namjene koristi pocinčani čelik - jeftin i relativno izdržljiv materijal. Također možete koristiti opciju od nehrđajućeg čelika, izgleda puno bolje, ali je cijena vrlo različita

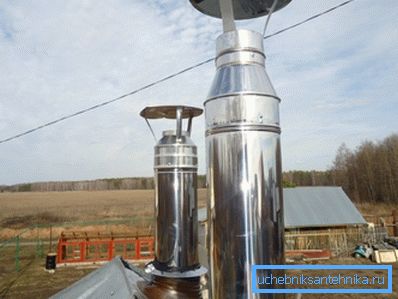

Vrlo često se koristi opcija u kojoj se cijevi s vanjskim premazom od nehrđajućeg čelika koriste iznutra i pocinčane iznutra omogućuju poboljšanje izgleda uličnog dijela cijevi i uštedu na elementima koji nisu vidljivi

Značajke proizvodnje i ugradnje proizvoda

Velik broj proizvoda za dimnjake može se naći na tržištu, ali njihov je trošak prilično visok, a takvi troškovi nisu uvijek opravdani, pogotovo ako se sustav vrši na dasci gdje su uštede važne. Pogledat ćemo kako napraviti sendvič cijev vlastitim rukama i provesti ispravnu instalaciju sustava.

Kako provesti samonastavljanje dimnjaka

Da biste razumjeli postupak, razmislite o tome da s vlastitim rukama napravite sendvičnu cijev u obliku korak-po-koraka:

  • Za početak, cijev se kupuje za unutrašnju šupljinu, promjer koji se izračunava na temelju snage i vrste opreme. U pravilu, veličina je 100-120 mm, a za najsnažnije mogućnosti opreme - 150-180 mm. Veći promjeri koriste se u industrijskim postrojenjima pa nema smisla razmotriti ih.

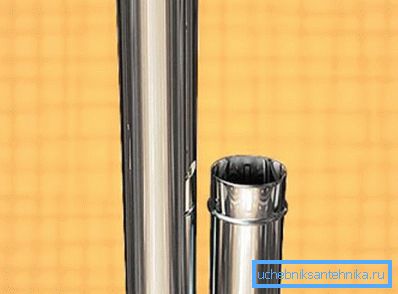

Najbolje je kupiti cijev s gotovim zatvaračima, što će uvelike pojednostaviti montažu i povećati pouzdanost dizajna.
  • Potom vam je potrebna kamena ili bazaltna vuna za izolaciju unutarnjeg elementa, debljina može biti drugačija, no važno je zapamtiti da što je veći sloj, to će biti sigurnija konstrukcija, a manji će se vanjski dio elementa zagrijati. (Vidi također članak Cijev za peć: značajke.)
  • Vanjski kovčeg treba odabrati uzimajući u obzir unutarnju cijev i sloj izolacije, a rezultat toga treba osigurati gusti raspored izolata. Najčešće se koristi niskoprolazni pocinčani čelik, možete sami izraditi cijevi ili ih kupiti u gotovom obliku.
Nehrđajući čelik razlikuje se od galvanizacije u tome što površina sjaji, pored izgleda praktički se ne mijenja tijekom godina.

Sjeti se! Ako se koristi čelična cijev, trebao bi biti debeli zid, a za proizvode od nehrđajućeg čelika ta slika može biti manja jer je ovaj materijal puno bolji otpor prema visokoj temperaturi i kondenzatu.

  • Sklop je vrlo jednostavan: ulazi dio unutarnje cijevi, pažljivo zamotan kamenim vunom. Postupak se postupno provodi: dio koji je umotan u izolaciju ulazi u dio vanjske cijevi po odjeljku. Važno je sastaviti elemente s najvišim mogućim pečatom izolatora topline.

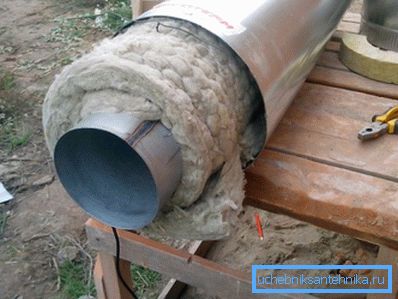

Lako prijanjanje izolacije značajno smanjuje izolacijska svojstva proizvoda

Savjet! Glavnu pozornost treba posvetiti zglobovima unutarnjih cijevi, utori moraju biti uredni i ravni, a ponekad povećati snagu, ima smisla dodatno ojačati vezu sa stezaljkama.

Kao što možete vidjeti, postavljanje sendvič cijevi je prilično jednostavan proces, važno je da se svi elementi uklapaju vrlo precizno, tako da dim i kondenzat ne prodiru iznutra dimnjaka u izolaciju ili čak ni van.

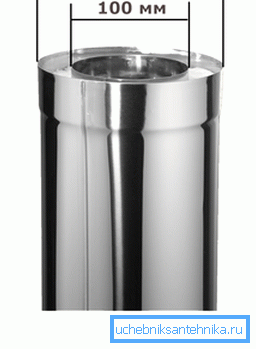

Za grijače vode i male kotlove, cijevi s unutarnjim promjerom od 100 mm i debljine izolacije od 2 cm su savršene

Instalacija sustava

Ova faza je također od velike važnosti jer nepravilna montaža sendvične cijevi dovodi do prodiranja dima i kondenzata u prostoriju i značajno smanjuje vijek trajanja strukture. Za razliku od cijevi za prozračivanje, na dimnjacima se postavljaju mnogo veći zahtjevi, a svako kršenje može dovesti do zabrane rada sustava od strane tehničkih i vatrogasnih tijela.

Sklop se izvodi u sljedećem redoslijedu:

  • Instalacija je odozdo prema gore, počevši od kotla. Ne preporuča se izoliranje dijela cijevi kod kotao, štoviše, ovaj dio bi trebao biti uklonjiv jer gori brže od ostalih i bit će zamijenjen mnogo ranije od ostalih.
  • Kao što znate, kondenzat se skuplja unutar cijevi i uklanja se na prijelazu cijevi, na koju možete staviti kapicu na koju treba pričvrstiti lijevak s dodirom na dno. Prikupit će kondenzat i lako i jednostavno ukloniti, što ima pozitivan učinak na trajnost cijelog sustava.
Važno je imati jedinicu za uklanjanje kondenzata.
  • Unutarnji elementi postavljeni su s utičnicama prema gore, što eliminira curenje kondenzata.. Svaka sljedeća cijev je umetnuta u prethodnu, zahvaljujući kojoj tekućina teče dolje u posebno dizajniranu komoru za prikupljanje vode, od koje se nakon toga uklanjaju kaustični kondenzat.
  • Da bi se osigurala najbolja pouzdanost spojeva, svi partneri se dodatno obrađuju brtvljenjem.. I trebate upotrijebiti verziju otpornu na toplinu koja može izdržati temperaturu do 1500 stupnjeva, najčešće sastav crvene ili crne boje, a na pakiranju je naznačena maksimalna temperatura na kojoj se može upotrijebiti kompozicija.
Sastav za brtvljenje mora izdržati čak i najvišu temperaturu.
  • Vanjske cijevi, naprotiv, se stavljaju jedna na drugu i učvršćuju vijcima ili zakovicama..
  • Ako trebate montirati cijevi na sendvič panele ili druge metalne ploče, najbolje je koristiti posebne stezaljke za podešavanje udaljenosti od zida.

zaključak

Korištenje sendvičih cijevi omogućuje brzo stvaranje visokokvalitetnog sustava ispušnih plinova bez vještina postavljača i opterećenja građevinskih konstrukcija. Videozapis u ovom članku će vam pomoći da bolje razumijete neke od nijansi.
