Spajanje plinskog kotla na dimnjak

Kao što je dobro poznato, dimnjak u sastavu plinskog grijanja koristi se za uklanjanje proizvoda izgaranja iz kotla, a posebna je osovina s cijevi koja je montirana unutar njega. U ovom ćemo članku raspravljati o spajanju plinskog kotla na dimnjak.

Za dizajn samog izlaznog kanala, kao i na redoslijed priključenja na plinsku opremu, prikazani su brojni zahtjevi, koji su sljedeći:

• vertikalne sekcije dimnjaka trebaju biti instalirane bez nagiba;
• ne bi trebalo biti nikakvih ograničenja ili ekspanzija unutar dimovodnog kanala;
• za njegovu proizvodnju treba koristiti posebne otporne na toplinu, sprječavajući nastanak pukotina i mehaničkih oštećenja na zidovima konstrukcije;
• u dizajnu dimnjaka ne može biti više od 3 zavoja kanala za pražnjenje;
• pri spajanju na plinski kotao moraju se koristiti posebni brtveni spojevi, namijenjeni za rad pri visokim temperaturama;
• Parametri kanala za pražnjenje (visina cijevi i njegov promjer) moraju odgovarati svojstvima radnog kotla, što je preduvjet za dobivanje potrebnog potiska.

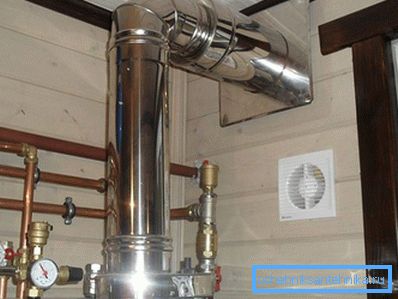

Izlazni kanalni uređaj

Pravilno spajanje plinskog kotla moguće je tek nakon preliminarne upoznavanja s projektiranjem tipičnih kanala za ispuštanje proizvoda izgaranja. Za uređivanje takvih kanala, kao pravilo, koristi se sljedeći skup predgotovljenih dijelova:

• posebni dizajnerski adapter, kroz koji je kotao priključen na dimnjak;
• posebni inspekcijski otvor koji je ugrađen u donji dio cijevi i namijenjen je za pregled i periodično čišćenje dimnjaka;
• zagrade za pričvršćivanje strukture u rudniku ili na zidovima.

Osim toga, za organizaciju instalacijskog rada trebat će vam takvi montažni cjevovodi i pričvršćivači, kao što su savijanja, stezaljke i čepovi.

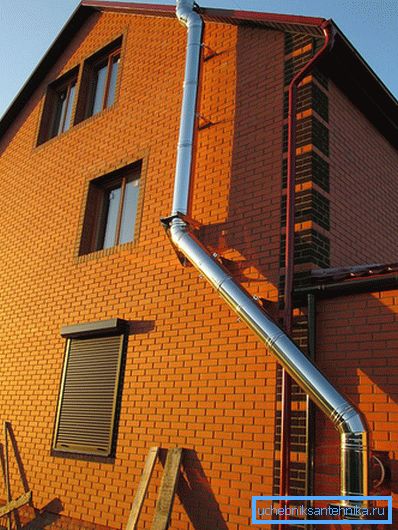

Vrste dimnjaka i zahtjevi za njihovu ugradnju

Izlaz dimnih plinova spojen na plinski kotao može se postaviti i unutar stambene zgrade, a prema vanjskim strukturama, što omogućuje klasificiranje svih poznatih struktura ove klase kao unutarnje i vanjske.

Za svaku od ovih vrsta razvijene su standardne specifikacije koje treba slijediti čak iu slučaju nestandardnog izvođenja dimnjaka. Glavni zahtjevi ovih standarda su sljedeći:

1. S bilo kojim shemom za spajanje dimnjaka, njezini vodoravni dijelovi polažu se laganim pristranosti prema kotlu (najmanje 3 stupnja po linearnom metru).
2. Spajanje na ovaj dimnjak je neprihvatljivo drugim uređajima za grijanje kombiniranjem nekoliko cijevi. To može dovesti do preopterećenja kanala i prodora produkata izgaranja u grijanu sobu.
3. Preporučljivo je nastaviti s instalacijskim radom tek nakon temeljitog proučavanja svih pitanja koja se odnose na zadovoljavanje parametara dimnjaka s karakteristikama plinskog kotla.
4. U proračunima trebali bi se temeljiti na činjenici da je standard visina dimnjaka općenito ne više od 5 m. U slučaju ravnog krova struktura gornje ispušnom kanalu moraju izdići iznad krova najmanje 1,5 metara.
5. Visina vanjskog kanala, neka udaljenost od krova, određena je, u pravilu, po razini grebena. Istodobno se cijev za dimnjake, koja se diže iznad grebena za više od 2 m, dodatno mora biti fiksirana uz pomoć produžetaka kabela.

Redoslijed rasporeda vanjskih i unutarnjih struktura ima male razlike, koje će se detaljnije raspravljati u sljedećim odjeljcima (na primjer, čelični dimnjak).

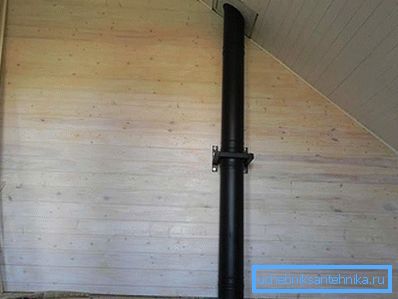

Instalacija unutarnjeg kanala za pražnjenje

Instalacija unutarnjeg dimnjaka započinje obilježavanjem puta polaganja, tijekom kojeg su istaknuta mjesta prolaza dimnog kanala na krovu i postojećih stropova. Zatim se pripremi kroz otvore za polaganje kanala, čije dimenzije moraju odgovarati dimenzijama ulazne cijevi.

Tek nakon toga dopušteno je nastaviti s instalacijom cijelog sustava preusmjeravanja, čiji redoslijed može biti prikazan na slijedeći način:

1. Prvo, posebni tranzicijski prilagodnik priključen je na podružnu cijev iz kotla, što osigurava koordinaciju dimenzija izlaza s dimnjikom.
2. Nakon toga možete nastaviti s montažom revizorskog grotla s teom. Istodobno, nosači se postavljaju na zidove kanala duž svoje dužine, pričvršćujući čelično tijelo kanala u dimnjaku.
3. Zatim će biti moguće nastaviti izgradnju strukture cijevi na potrebne dimenzije, i ako postoje kanali u zavoju, za instalaciju posebnih adaptera (koljena) u njemu.
4. U prijelazima kroz preklapanje, mora se montirati posebna cijev, izolirati dimnjak iz izravnog kontakta s nosivim konstrukcijama.

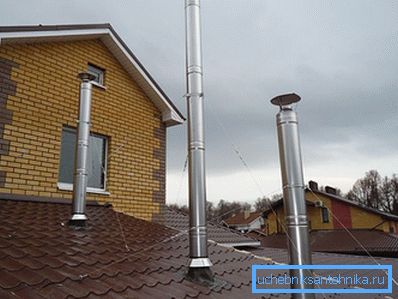

5. Pocinčani čelični lim s unaprijed pripremljenim zaslonom pričvršćen je na krov dimnjaka na krovu, na metalnom kanalu, a zatim pričvršćen na podnu krovu s posebnim zatvaračima.

Imajte na umu da su zglobovi pojedinačnih veza kanala neophodno ojačani stezaljkama koje se nakon montaže zatežu posebnim vijcima ili žicama. Osim toga, prilikom ugradnje dimnjaka potrebna toplinska izolacija podloge područja u kojima njeni zidovi su u kontaktu sa zapaljivim materijalima (za ove svrhe, azbest tkanina najbolje odgovara). Kako bi se povećala pouzdanost toplinske izolacije na posebno važnim mjestima konstrukcije, grančasta cijev se dodatno prevlači vatrostalnom masom, nakon čega se grijača postavlja oko perimetra otvora.

Nakon dovršetka montažnog radova provjerava se cijela struktura za curenje, tijekom kojih se na šavove konstrukcije primjenjuju uobičajeni sudovi, a zatim se uključi kotao. U slučaju stvaranja mjehurića sapuna na kontroliranim mjestima, brtvljenje se ponavlja.

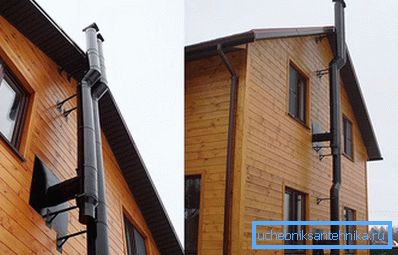

Vanjski dimnjak

Prije polaganja vanjskog kanala najprije se izvodi oznaka izlaznog mjesta dimnjaka iz stambene zgrade, nakon čega se priprema odgovarajuća rupa. Zatim se poseban element za napajanje spoji izravno na mlaznicu samog kotla, čiji je kraj izveden. (Upozorenje na potrebu pažljivog brtvljenja prolaza elementa za pražnjenje kroz zid). Nakon toga, na vanjskom će terminalu biti moguće učvrstiti čep s čepom, čije će besplatno uklanjanje biti korišteno kao revizija.

Neposredno nakon toga, moguće je nastaviti s izgradnjom kanala dodavanjem novih veza na njega. Formirani spojevi ojačani su istim stezaljkama, zatim zategnuti vijcima ili žicom. Poput unutarnjeg dimnjaka, vanjska konstrukcija se montira na zidove zgrade s posebnim nosačima postavljenim svake 2 metra.

Nakon što je upisali potrebna visina dimnjaka - na kraju cijevi je instaliran poseban obliku konusa savjet, a onda možete početi zagrijavanje cijelu strukturu koja će eliminirati svoje smrzavanja u zimskoj sezoni. Iz izolacije dimnjaka može se napustiti samo ako se izvodi u skladu s posebnom shemom koja uključuje upotrebu posebnih izolacijskih elemenata koji tvore tzv. "Sendvič kanal". Po dovršetku montažnog postupka potrebno je slojiti strukturu otporno na toplinu koja štiti površinu od korozije.

Zaključno, napominjemo da su svi gore opisani postupci ugradnje karakteristični samo za grijanje kotlova u izvedbi poda (osim parapeta). Kanali za dimnjake za zidnu opremu, u pravilu, izvode se u skladu s shemom dva kruga.
