Spojevi za pnd cijevi i drugi načini njihova povezivanja

Koje su spojke za cijevi HDPE (niskotlačni polietilen)? Imaju li različite vrste elemenata posebne značajke? Koje druge, osim spojnih spojeva, mogu načiniti cijevi?

Shvatimo.

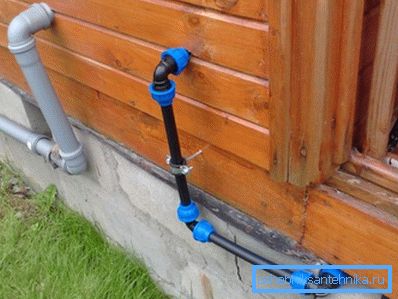

Zemljište polietilenske opskrbe vodom.

priključci cijevi

Popis

Navedimo sve vrste spojnica koje se koriste za polietilenske cjevovode.

  • Priključci za kompresiju - sklopivi pomoću gumenih prstenastih brtvi. Prilikom zatezanja pomoću zaustavnog prstena, matica učvršćuje brtvu; koji zauzvrat čvrsto prianja na cijev i zapečati vezu.
  • Elektrohrđajuće spojke za cijevi PND - neka vrsta trajne veze u kojoj se zagrijavaju susjedne površine koristi se grijaći svitak koji je ugradio proizvođač. Korištenje električno zavarenih spojeva omogućuje vam da radite bez lemljenja: samo trebate podnijeti zahtjev za par kontakata od 12 volti od transformatora ili baterije koji se spuštaju i izdržati određeno trajanje grijanja.

Zanimljivo: nedavno transformirani zavarivački transformatori s čitačem barkodova. Pri čitanju oznaka dobivaju informacije o naponu, vremenu zagrijavanja i hlađenju priključka.

Međutim, ove su informacije prisutne u oznakama iu obliku koji je dostupan za vizualno čitanje.

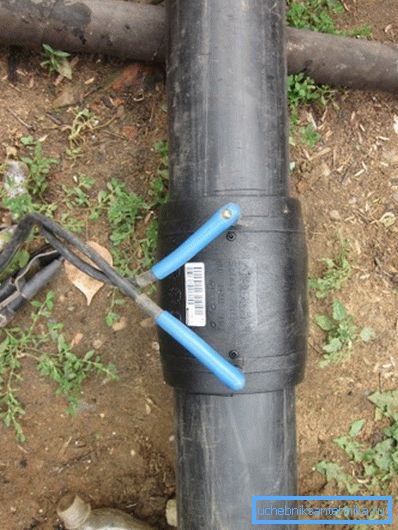

Priključak za električno zavarivanje.

Snaga veze u elektrofuzijskoj metodi nije niža od krute cijevi. Jedini ozbiljan nedostatak tih elemenata je prilično velika cijena. Mi dajemo maloprodajne cijene za najpopularnije veličine ravnih spojnica bez mijenjanja promjera.

Promjer, mm Trošak maloprodaje, rublje
20 145
25 150
32 155
40 170
50 247
75 410
110 650
  • Raspršene veze koristi se isključivo za instalaciju kanalizacije slobodnog protoka. PND cijevi s promjerima od 50, 110 i 150 mm u potpunosti su kompatibilne s priključcima za kanalizaciju odgovarajućih standardnih veličina i često se koriste umjesto uobičajenih PVC-U cijevi. Razlog je puno bolje akustičke osobine polietilena: debeli i elastični zidovi gotovo potpuno ugasiti zvukove kretanja odvoda.

montiranje

Kako spojiti cijevi pomoću kompresijskog pribora?

  1. Cijev je ukrašena posebnim nožem. U njegovoj odsutnosti, možete koristiti uobičajenu piljevinu s naknadnom obradom ruba s datotekom. Rez treba biti točno okomit na uzdužnu os.
  2. Remen se skida s unutarnje i vanjske strane cijevi. Bolje je upotrijebiti kalibrator za ovaj rad, ali u ekstremnim slučajevima to će učiniti oštar nož. Cilj je spriječiti izbacivanje guza ili zamjenu gumene brtve.
  3. Zglobna matica, stezaljke i potisni prstenovi i prstenasta gumena brtva sukcesivno se stavljaju na cijev, nakon čega se njezin kraj umetne u kućište spojnice.
  4. Prstenovi i matica su prebačeni na rub i rukom zakrivljeni.

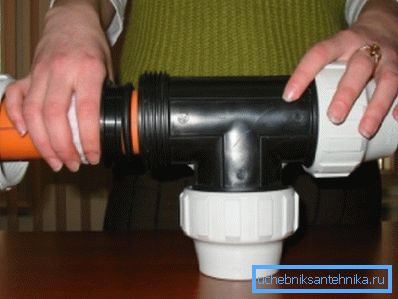

Priključak za montažu

Kako zavarivanje HDPE cijevi koristi metodu elektrofuzije?

  1. Cijev je prstom i očistiti od smeća.
  2. Nakon umetanja u priključak, njegovi kontakti se aktiviraju za vrijeme naznačeno u označavanju.
  3. U vrijeme hlađenja dijela cjevovoda zadržava potpunu nepokretnost.

A što je s instalacijom kanalizacije pomoću spojki s gumenim brtvama?

Suptilnosti su samo dvije.

  1. Vanjska širina se uklanja s kraja cijevi. Ovaj se rad može obaviti oštrim nožem: polietilen se lako rezati.

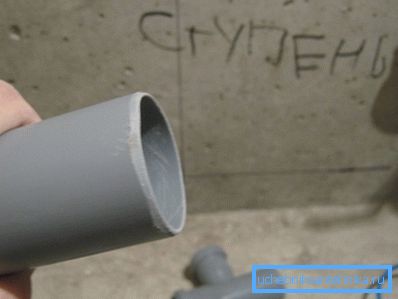

Fotografija jasno pokazuje uklonjenu vanjsku širinu.

Usput: za razliku od polipropilena, Bugarski se ne može koristiti za rezanje i skidanje polietilenske cijevi. Ova plastika ima nižu točku topljenja i samo struji s grijanjem koje je neizbježno tijekom abrazionog procesiranja.

  1. Jednostavna uputa pomoći će smanjiti napor potreban za sastavljanje zgloba: na brtvilo treba nanijeti malo sapuna, tekućeg ili običnog.

problemi

U nekim slučajevima, kompresijske spojnice za spajanje HDPE cijevi počinju protjecati pod pritiskom. Razlog je uvijek isti - pogrešna gradnja.

Umjesto stavljanja svih prstenova na cijev, umetnuta je u spojni dio s labavom maticom; zajedno s lošom obradom rubova, dovodi do toga da se kraj cijevi ne uklapa u prstenasti pečat, već se oslanja na nju.

Način rješavanja problema je očigledan: dovoljno je ukloniti unutarnju širinu i ponovno sastaviti zglob, kontrolirajući položaj brtve.

alternative

Je li moguće učiniti bez spajanja prilikom postavljanja vodene cijevi od polietilena?

Zavarivanje

Prilikom montaže cjevovoda s malim unutarnjim tlakom, ručno zavarivanje zavarivanjem vrši se primjenom primitivnog lemljenja - ravnog grijaćeg elementa s teflonskim premazom.

Nakon što se zagrije na 210-220 ° C, krajevi cijevi su pritisnuti na njega i, nakon reflow, su kombinirani. Nakon hlađenja i odstranjivanja bure (taline ekstrudirane izvan zavarenog spoja), čvrstoća takvog spoja doseže 60-80% čvrstoće krute cijevi.

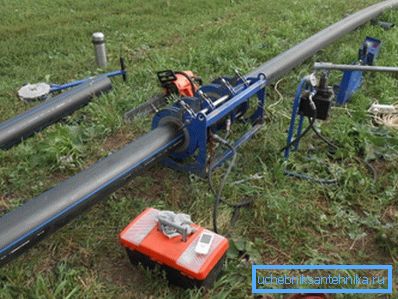

Međutim: za cijevi za vodu pod tlakom preporuča se korištenje lemljenja s mehaničkim poravnanjem i kontroliranom silom stezanja.

Takva izvedba lemljenja osigurava precizno poravnanje zglobova i dovoljnu snagu stezanja.

Priključci za umreženi polietilen

Uz uobičajeni polietilen, ugradnja vodoopskrbnih sustava često koristi takozvani umreženi. Zbog jednostavne modifikacije, njegove molekule ne stvaraju samo sekvencijalne već i umrežene veze, što dramatično povećava otpornost na toplinu i mehaničku čvrstoću polimera.

Jedna od svojstava koja šivanje daje ovom plastiku je mehanička memorija. Kada se deformira, cijev se brzo vraća u prvobitno stanje.

Ova se nekretnina koristi prilikom instaliranja uz pomoć okova:

  1. Cijev se širi uz pomoć posebnog produživača alata.
  2. Priključak se umetne u utičnicu.
  3. Cijev koja je sužena i pouzdano pritisnuta na spoju dodatno je fiksirana na ovratnik.
Ugradnja priključaka na cjevovodu umreženog polietilena.

zaključak

Nadamo se da će materijal ponuđen čitatelju pomoći mu odabrati najprikladniji način instalacije za njegov slučaj.

Kao i uvijek, video u ovom članku sadrži dodatne tematske informacije. Sretno!
