Spojevi za polietilenske cijevi: 6 glavnih tipova

11-02-2018
Cijevi

Plastične cijevi pouzdano su ušle u naše živote, okružujući vodu, plin i kanalizaciju. Povoljna cijena, lagana težina i izdržljivost jamče široku popularnost.

Različiti tipovi spojeva također uvelike pojednostavljuju instalacijski rad. O njima i bit će raspravljano u ovom članku.

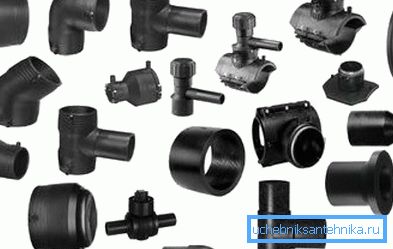

Elektrohrđajuće spojke za polietilenske cijevi u rasponu

dostojanstvo

Prije nastavka obrazovnog programa za klasifikaciju kvačila, pogledajmo njihove prednosti:

  • Širok raspon primjena. Koriste se u mrežama tlaka i bez pritiska vodoopskrbe, plinovodnih sustava i kanalizacijskih sustava.
  • Nedostatak promjene temperature u volumenu.
  • Otpornost na radni tlak.
  • Otpornost na korozivne procese.
  • Raznolikost oblika i veličina. Osim klasičnih, postoje mnogi kutni zglobovi, čupavci, križevi i drugi koji olakšavaju polaganje komponenti cijevi bilo kojeg promjera.
  • Trajnost. Sami PVC cijevi poznati su po dugotrajnom životnom vijeku, a njihova ugradnja nije niža od njih.

vrsta

Već smo spomenuli da postoje spojke za različite cjevovode raznih oblika i veličina. Nadalje, oni se i dalje mogu razlikovati u svojim tehničkim parametrima i načinu instalacije.

Po područjima uporabe, njihova klasifikacija je sljedeća:

Opseg primjene Prikladne vrste spojeva
Opskrba plinom
  • Termistor;
  • baciti
Sve vrste cijevi za vodu
  • kompresije;
  • segment;
  • prirubnica ima
kanalizacija
  • stvorena od rebara

A sada ćemo ih detaljnije razmotriti:

termorezistor

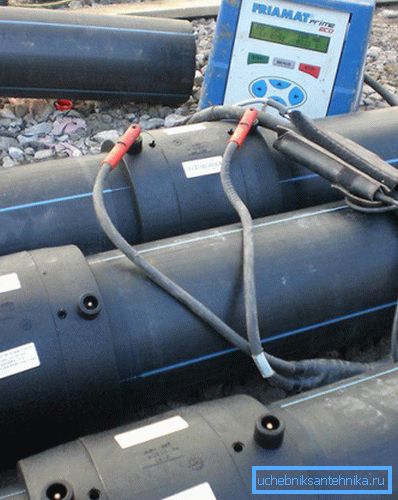

Elektrofuzijsko zavarivanje polietilenskih cijevi povezivanjem zavarivača

Upute za montažu:

  1. Spojimo opremu za zavarivanje na stezaljke koje izlaze iz bakrenog namota koji se nalazi unutar priključka.
  2. Uključite uređaj.
  3. Bakar se grije električnom strujom.
  4. Materijal spajanja pod djelovanjem visoke temperature topi, čvrsto pričvršćujući spojnu cijev.

Visoka pouzdanost zasjenjena je relativno visokim troškom tih komponenata i potrebom za zavarivanjem za njihovu uspješnu instalaciju.

baciti

Lijevanje u različitim oblicima

Posjeduju povećanu otpornost na tlak i uglavnom se koriste u opskrbi vodom pod tlakom i plinovodima koji se nalaze pod zemljom. Ugradnja se izvodi uskim zavarivanjem.

Zavarivanje spojki tipa polietilenskih cijevi

Savjet: ako sumnjate u svoje sposobnosti pri upravljanju opremom za zavarivanje, preporučuje se pozvati stručnjaka. U suprotnom slučaju slabo povezana veza može dovesti do raskida, što će zahtijevati skupe popravke.

kompresija

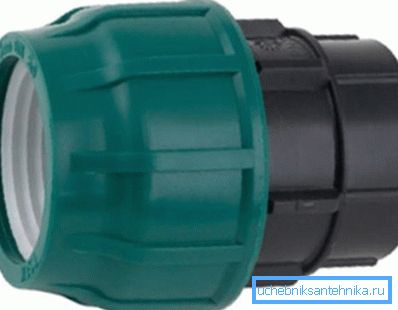

Plastični kompresijski prsten za polietilenske cijevi

Komprimirani elementi su iznimno udobni za upotrebu. U njima se fiksacija vrši pritiskom u prsten za zatezanje s posebnim rukavima, što isključuje mogućnost odvijanja hidrauličkim šokovima i različitim vrstama vibracija.

Sljedeće prednosti mogu biti istaknute:

  • Nema potrebe koristiti stroj za zavarivanje.
  • Mogućnost ponovne uporabe.

Savjet: prije ponovne uporabe, zamijenite brtveni prsten. To je jedini element koji je podložan trošenju.

  • Jednostavnost korištenja vlastitim rukama. Za instalacijski rad ne zahtijeva nikakve posebne vještine i njihova se brzina značajno povećava.
Spajanje vodovodne cijevi pomoću kompresijske spojnice
  • Svestranost. Koristi se u kombinaciji s cijevima bilo kojeg materijala.
  • Niska cijena

Komprimirana spojnica za polietilenske cijevi sastoji se od nekoliko komponenti:

element imenovanje
kućište Štiti spoj od vanjskih utjecaja
Pokrovna matica Obavlja stezanje i pričvršćivanje proizvoda
Brtveni prsten Brtva spoj
Prsten za zatvaranje Stabilizira brtveni prsten
Push-in rukav Pritisni stezni prsten

segmentan

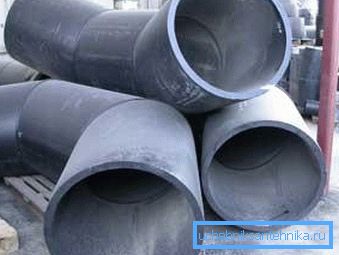

Fotografije zavarenih segmenata s plastičnim cijevima

To su pripremljeni segmenti polietilenskih cijevi, koji su također instalirani pomoću zavoja zavarivanja pod određenim kutom.

Izvanredne značajke:

  • Niska cijena.
  • Visoko kvalitetan var.
  • Dopušteni tlak 2,5 MPa.
  • Održavajte temperaturu do +40 stupnjeva Celzijusa.

Priključci na prirubnicu

Grafički prikaz prirubnice

Glavni element brtve kod upotrebe prirubnica su paronitne brtve.

Pros:

  • Visoka čvrstoća elemenata za spajanje.
  • Sklop i rastavljanje velike brzine.
  • Jednostavnost montaže s povezivanjem različitih kapaciteta, uređaja i pogonskih elemenata mehanizama.

žljebanje

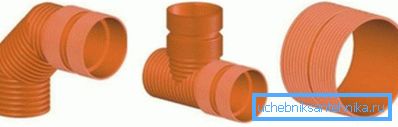

Asortiman valovitog zglobova

Ako je vodoopskrbni sustav slobodan, tada je dopuštena mogućnost jeftinog spoja svojih sastavnih dijelova uz pomoć valovitog proizvoda. Brtva u ovom slučaju je posebna gumena brtva umetnuta u unutrašnjost utičnice.

zaključak

Polietilenske cijevi se trenutno koriste u stvaranju vodovodnih cijevi, plinovoda i kanalizacijskih cijevi. Njihove veze izrađene su uz pomoć posebnih spojnica koje jamče potpunu nepropusnost i dugoročno funkcioniranje.

Gore smo pregledali sve postojeće tipove okova i značajke njihovog rada.

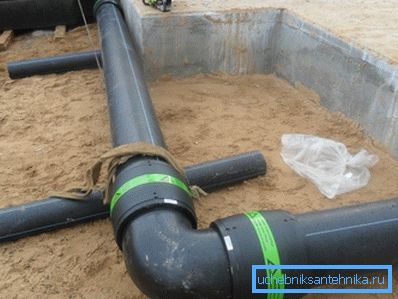

Pouzdan spoj elemenata plastičnog cjevovoda

Videozapis u ovom članku upoznat će vas s dodatnim podacima izravno povezanim s prezentiranim materijalima.
