Štednjak za štednjak - kako napraviti dimnjak

Unatoč činjenici da je 21. stoljeće već u dvorištu, a suvremene tehnologije okružuju nas, peći za štednjake nisu samo važni, već su i jedan od najpopularnijih vrsta grijanja seoskih kuća. To je prije svega zbog svoje kompaktnosti - takva peć može se premjestiti s mjesta na mjesto i rastopiti se bilo gdje u kući.

Međutim, njegova učinkovitost i sigurnost puno ovise o dimnjaku na koji je spojen, pa ćemo pažljivije pogledati kako napraviti cijev za samu peć kako bi peć djelovalo kako se očekuje.

Značajke dimnjaka

Prije izrade cijevi, trebali biste se upoznati sa značajkama dimnjaka koji je izravno uključen u zagrijavanje cjelokupne strukture i kao posljedica toga u grijanju prostorije (vidi također članak VCHGH cijevi - značajke i primjena)

Dakle, sastoji se od dva dijela:

• Izmjenjivanje topline - smješteno unutar peći
• Ispušni plin - cijev koja se spaja na ispušnu cijev.

Sada pažljiviji pogled na uređaj svakog od ovih elemenata.

Dio izmjene topline

Najnaprednije i vatrootporno je dizajn koljena izmjenjivača topline. Međutim, mjesto elemenata za izmjenu topline u tijelu i njihov oblik ovise o vrsti peći i konstrukciji dimnjaka. Sve postojeće vrste burzhuek se mogu podijeliti u dvije vrste:

Dio ispušnih plinova

Što se tiče ispušne cijevi plina, koja se najčešće shvaća kao riječ "dimnjak", može se spojiti ili nakon ventila koji može blokirati izlaz plinova ili izravno u dimovodni kanal.

Kao posljedica gore navedenog, može se zaključiti da izlazeći plinovi ulaze u cijev, već su izgubili dio topline. Međutim, to ne znači da dimnjak ostaje hladno, što se mora uzeti u obzir prilikom odabira materijala za nju.

Redoslijed izrade i instalacije

materijali

Kao što je gore spomenuto, peć je mobilna pećnica, odnosno cijev za peć štednjaka bi također trebala biti lagana i, ako je moguće, sklopivi. Stoga se opcija cigle opeke neće razmatrati.

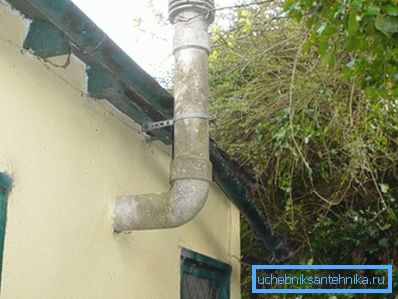

Kao opciju možete uzeti u obzir dimnjak od azbest-cementnih cijevi, ali ima neke nedostatke:

• Prag temperature azbestnog cementa je 300 stupnjeva Celzijusa;
• Kao rezultat hrapavosti zidova, čađa se brzo pridržava njih.
• Protupožarna opasnost proizlazi iz prethodnog stavka, jer će čađa prije ili poslije zapaliti, a azbestni cement ne može izdržati takvu temperaturu.
• Kao rezultat reakcije s klorovodičnom kiselinom koja se nalazi u oksidima, azbest se postupno uništava.
• Materijal ima svojstvo apsorpcije kondenzata, koji se zatim prenosi na krov i zidove. Kao rezultat toga, to dovodi do mrlja i neugodnih mirisa.

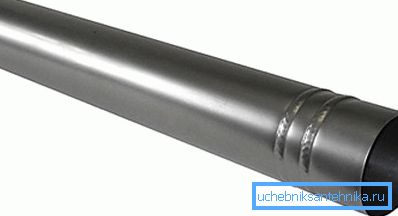

Mnogo je optimalni izbor dimnjak izrađen od metalne cijevi, što nije teško učiniti sami. Promjer cijevi za štednjak je odabran u skladu s promjerom ispušne cijevi plina.

Obratite pažnju! Cijev treba staviti na peć dimnjaka i ne umetnuti u njega. Inače, dim će ući u sobu.

Metalna konstrukcija je vrlo lako obavljena, osim toga, cijena materijala je vrlo pristupačna. Međutim, treba imati na umu da visokokvalitetni dimnjak treba biti izrađen od legiranog čelika.

Ako je dimnjak napravljen za štednjak smješten na ulici, na primjer, u sjenici ili na terasi, tada se u tu svrhu koristi ravna cijev koja je neophodna, tako da se dim ne rotira oko štednjaka i ne utječe na ostatak. Ako se peć nalazi u kući, cijev je sustav koljena.

Za izvođenje takvog dimnjaka trebat će vam slijedeći materijali:

• Lakat s promjerom od 100 mm i dužinom od 1200 mm;
• Dva koljena promjera 160 mm i dužine 1200 mm;
• Tri koljena namijenjena zglobovima veličine 160 x 100 mm;
• Čep s promjerom od 160 mm s utikačem;
• Gljiva promjera 200 mm.

Osim toga, ovisno o sobi, možda ćete trebati:

• Prolazno staklo;
• Toplinska izolacija;
• Protuprovalni zastor i neki drugi materijali.

Savjet! Moguće je napraviti ne samo dimnjak iz metalne cijevi, već i samu pećnicu. Naravno, ručna pećnja izrađena od štednjaka za piće neće izgledati estetski ugodna kao brandirane peći, ali za to će dobro obaviti svoj posao.

Montaža dimnjaka

Izlaz dimnjaka na ulici može se obaviti na dva načina:

• Kroz prozor (prozor) ili rupu u zidu - prikladna za one slučajeve kad se peć privremeno instalira.
• Kroz potkrovlje i krov - najbolja opcija, ako je peć uvijek na jednom mjestu.

Instalacijske upute za strukturu su kako slijedi:

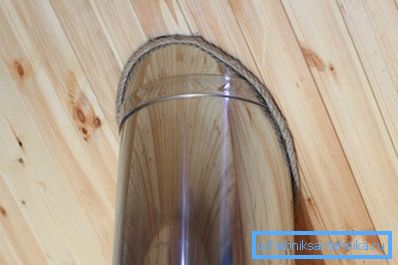

• Prvi korak je izrezati rupu željenog promjera na stropnoj ploči.
• Na rubovima rupe potrebno je ukloniti izolacijski materijal.
• Zatim se u rupu umetne rupa.
• Zatim kroz staklo prolaz kroz koljena prolazi kroz i pridružuje se vanjskom dimnjaku, koji vodi dim kroz krov do ulice. Prema tome, u krovni materijal također treba napraviti rupu.
• Nakon ugradnje vanjskog dimnjaka mora se izolirati s mineralnom vunom i prekriti bitumenom.
• Na kraju rada dimnjaka, smještena na ulici, stavlja se na odvodnik iskre ili gljiva, koja štiti sustav od sitnih krhotina, živih bića i padalina. Istovremeno štiti krov od letećih iskri.

Ovdje, možda, sve glavne točke instalacije dimnjaka. Prilikom montaže, potrebno je pridržavati se sljedećeg pravila - svaki gornji koljeno treba biti stavljen na donji dio, kao što je prikazano na dijagramu.

Čišćenje dimnjaka

Da bi se osigurala učinkovita i učinkovita uporaba peći, potrebno je pratiti stanje dimnjaka i izvršiti sljedeće mjere:

• Jednom godišnje potrebno je provjeriti cijev za pukotine, hrđu i druge nedostatke koji mogu uzrokovati pušenje u prostoriju.
• Cijev se mora čistiti jednom godišnje. To uopće nije teško - samo trebate spaliti posebne kemijske spojeve u peći, nakon čega će cijev biti očišćena.

Slijedeći ova jednostavna pravila možete značajno produžiti život dimnjaka.

zaključak

Pobrinite se da sigurno i pouzdano uklanjanje dima iz peći na ulicu ne može ni profesionalno. Najvažnija stvar nije prekršiti određene norme i zahtjeve koje smo prethodno razmotrili, kao i odabrati odgovarajući materijal za dimnjak (vidi također članak BNT cijev - suptilnosti upotrebe).

Budući da je sama konstrukcija vrlo jednostavna, nije ga teško sastaviti.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
