Što bi trebalo biti veličina kanalizacijskih cijevi

Učinkovitost kanalizacijskog sustava ovisi ne samo o sukladnosti s tehnologijom, već io pravilnom izboru veličina. To je unutarnji promjer koji utječe na glavnu karakteristiku svakog kanalizacijskog sustava - propusnost. Pogreška u odabiru standardne veličine može dovesti do činjenice da se sustav jednostavno ne može nositi s uklanjanjem odvoda.

Kako odabrati veličinu

Potrebno je uzeti u obzir količinu ispusta. Na primjer, kanalizacijska cijev 32 mm može se koristiti pri distribuciji kanalizacije u stanu (na primjer, za odvod kanalizacije iz sudopera). No upotreba malih dimenzija u kanalizacijskom sustavu dovest će do činjenice da će početi raditi u tlačnom načinu rada, a kapacitet neće biti dovoljan. To jest, voda će stagnirati.

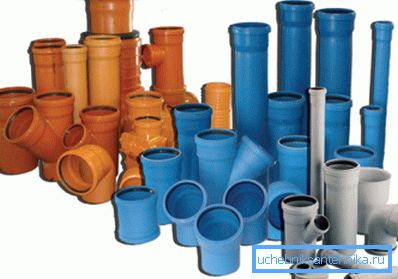

Također morate razmotriti materijal iz kojeg se izrađuje cjevovod. Na primjer, lijevano željezo se koristi za uspone i vanjski kanalizaciju, ali PVC i polietilenske cijevi mogu se koristiti i unutar kuće i izvan nje. Od materijala ovisi uglavnom o cijeni.

Obratite pažnju! Čelična cijev praktično se ne koristi za kanalizaciju. Sustav odvodnje kanalizacije radi bez pritiska, tako da povećana snaga ne igra posebnu ulogu, ali osjetljivost na koroziju ne može se smatrati prednost čelika.

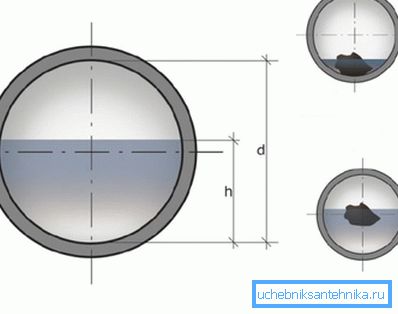

Ispravan promjer treba osigurati da poprečni presjek bude ispunjen odvodima otprilike u području od 0,5-0,6. Na primjer, kanalizacijska cijev od 40 mm će biti pogodna za područje od sudopera, povećanje veličine će rezultirati u tome da neke krute uključke neće se jednostavno isprati strujanjem vode i usredotočiti se na unutarnju površinu zidova. Rezultat toga može biti problem s otjecanjem.

Regulatorni okvir

Dimenzije i opći zahtjevi za cijevi (u smislu geometrije, kontrole kvalitete itd.) Ovise o materijalu.

Možete istaknuti takve standarde kao:

• GOST 22689.2 - 89. Razmatra kanalizacijski cjevovod, izrađen od polietilena. Većina standarda daje detaljan opis veličina oblikovanih elemenata, također su naznačeni nazivni promjeri. Što se tiče duljine, prema GOST-u, odjeljci trebaju biti proizvedeni duljinom od 2 do 8 m, dopušteno je promijeniti duljinu unutar proizvoljnih granica u dogovoru s kupcem;
• GOST 6942-98. Ovaj dokument odnosi se na kanalizaciju od lijevanog željeza. Unatoč popularnosti plastičnih masa, kanalizacija od lijevanog željeza od 150 mm aktivno se koristi prilikom polaganja vanjskog sustava odvodnje ili kao rasterećenja kanalizacije u prostoriji. Standard ne spominje vanjski promjer, a uvjetni prolaz Du;

• u slučaju PVC cjevovoda, situacija je nešto složenija jer regulatorni dokument o slobodnoj protoku kanalizacije od PVC cijevi ne postoji kao takav. Ali zahtjevi za takve cjevovode mogu se naći u GOST R 51613-2000. Koristi koncept nominalnog vanjskog promjera, pa pri odabiru veličine treba uzeti u obzir debljinu stijenke.

Koje veličine izabrati za izgled na stanu

U pravilu, ručni kanal za instalaciju propušta točku odabira veličina. Naravno, u idealnom slučaju, bilo bi potrebno izračunati točnu količinu otpada, a na temelju toga odaberite D, ali možete ići na drugi način. Najčešće se jednostavno koriste prosječni podaci o promjerima cjevovoda za ožičenje u stan, ustaje i vanjski dio kanalizacijskog sustava.

Glavno pravilo kada se kanalizacijski sustav razrjeđuje u stanu je da, tijekom kretanja vode, promjer mora ostati konstantan ili rasti.

Prilikom odabira veličina možete koristiti sljedeće preporuke:

• ako stan koristi kombinirani odvod za pranje, sudopere i tuševi, tada će raditi kanalizacijska cijev od 50 mm.;
• ako je odvod odvojen, tada se promjer može lagano smanjiti na oko 32 mm;
• ali u WC-u male veličine strogo je zabranjeno koristiti. Promjer treba biti 100 mm.

Obratite pažnju! Prilikom raspodjele u stanu, morate uzeti u obzir činjenicu da se na području koje odlagališta ispuštaju u središnji nivo, njihov volumen je značajan, pa mala veličina neće raditi.

Vanjska kanalizacija

Vanjski dio sustava odvodnje otpadnih voda izdvaja se, voda iz kuće je usmjerena ili na unutarnju odvodnu mrežu ili septičku jamu (u slučaju autonomnog sustava). Kanalizacijska cijev od 100 mm je minimalna dopuštena veličina, za malu privatnu kuću bit će dovoljno kapaciteta.

S plastičnim cjevovodima problemi, najvjerojatnije, neće nastati, ali pri odabiru proizvoda od lijevanog željeza morate obratiti pozornost na označavanje.

Najvažniji parametri uključuju:

• u stvari, promjer, ako je oznaka označena kao DN100, znači da je Dnn 100 mm, uzimajući u obzir debljinu stijenke, vanjska dimenzija će se povećati na 110;

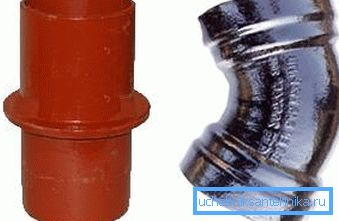

• Označavanje SMU znači da su oba kraja glatka, ali mala i srednja poduzeća upućuju na to da na jednom kraju postoji utičnica.

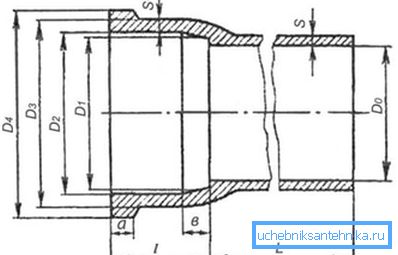

Što se tiče veličine cijevi od lijevanog željeza, maksimalni unutarnji promjer je ograničen na 400 mm (DN400), a duljina ovisi o vrsti spoja. Tako se kanalizacijska cijev od 250 mm može izraditi duljinom od 3, 2,5 i 1 m, ako je spoj spojen. Ali ako se plinovoda povećane čvrstoće stavi (oba kraja su glatka), tada je duljina segmenta 3,0 m.

Što se tiče uspona, budući da je volumen odvoda u njoj jednak ukupnom volumenu odvoda cijele kuće, njegov promjer ne smije biti manji od 100 mm. Što se tiče materijala, moguće je preporučiti i lijevanog željeza i plastike. Odvodna cijev od 75 mm prikladna je za izlaze iz uspona.

Obratite pažnju! Cijev od lijevanog željeza se ne preporučuje za polaganje u stan vlastitim rukama. Ovaj materijal je prilično krhki i može ispucati čak i uz lagani mehanički udar.

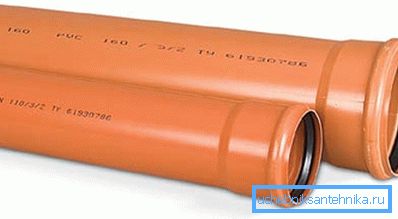

Opća preporuka je ne koristiti veličinu veću od DN150 za pojedinačnu konstrukciju. Takva standardna veličina s rezervom je dovoljna čak i za dvokatni vikend s nekoliko WC-a i kupaonica. No kanalizacijska cijev 200 mm prikladna je za hotel ili višekatnu stambenu zgradu, ali ne i za obitelj od nekoliko ljudi.

Valoviti cjevovod

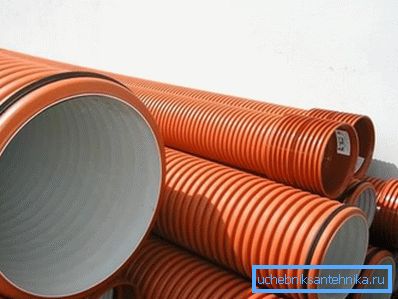

Plastični valoviti cjevovodi imaju mnogo veću krutost prstena nego inače. Zbog toga može prenijeti teška opterećenja bez posljedica, odnosno povećava se maksimalna dubina ukopa.

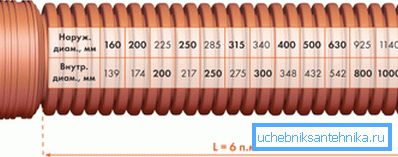

Na primjer, valovita kanalizacijska cijev od 110 mm može se polagati na dubinu do 20 m. Takav cjevovod izrađen je od dva sloja plastike, a vanjski se sloj koristi za povećanje krutosti, a unutarnji je glatki, što je nužno za minimiziranje otpornosti na protok vode.

U pravilu, za proizvodnju se upotrebljavaju PE63 i PE80 polietilen. Ovaj polietilen je otporan na kemijski agresivne tvari, tako da sastav otpadne vode neće utjecati na njegovu trajnost.

Na kraju

Pravilno odabir promjera kanalizacije - ključ uspjeha. Da biste olakšali problem odabira, ne možete izvesti odgovarajuće izračune, ali upotrijebite prosječne podatke. Informacije u ovom članku neće pogriješiti prilikom odabira veličine.

Video u ovom članku pokazuje primjer promjene izgleda kanalizacijskog sustava u stanu pomoću cijevi različitih promjera.
