Što bi trebao biti pritisak u cijevi i što ovisi o tome

Tražilice često voze u zahtjevu o tome koliko je pritiska u cijevima za grijanje, ali ova postavka nije točna, jer MPa u sustavu ovisi o sustavu koji je centraliziran ili autonoman u vašoj kući, a ovdje se također mogu razlikovati.

Na primjer, pri nanošenju rashladne tekućine u niskim zgradama, tlak je znatno manji nego kod visokih zgrada, pa će se time razlikovati u samom krugu. Zajedno ćemo se obraditi te korelacije i pogledati dodatni videozapis u ovom članku.

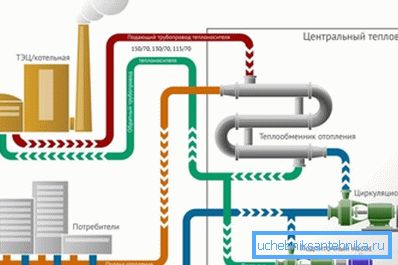

Sustav centralnog grijanja

Omjer tlaka

Vrste pritiska

Napomena. Za izračunavanje čvrstoće pritiska cijevi (za konturu stana) potrebno je razumjeti koje vrste ove mjere postoje.

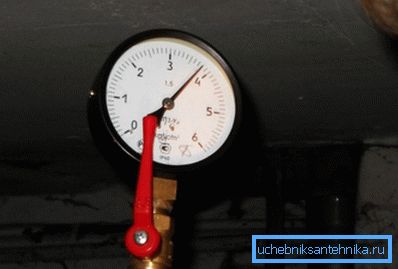

Takav manometar nalazi se u svakom podrumu višekatnice.
  • Pod statičkim tlakom podrazumijeva se stupac vode, preciznije, njegova visina, kojoj se crpka može podići iz kotao ili centraliziranu kotlovnicu - ovisi o izračunu snage, naročito za visoke zgrade.. To je, za jednokatnice i višekatnice s istim stambenim prostorom, zahtjevi za ovim pokazateljima su posve drukčiji.
  • Iz dinamičkog tlaka ovisi o brzini rashladnog sredstva u sustavu - što je brži ciklus završen, manje vode će se ohladiti, stoga će troškovi grijanja biti niži, a ukupna cijena energije također će se smanjiti.
  • Osim toga, postoji radni (konstantni) i pritiskajući (maksimalni ili ispitni) tlak i debljina stijenke cijevi se izračunava ovisno o pritisku prešanja, a ne radnoj. U normalnim radnim uvjetima u stambenim zgradama, bez obzira na vrstu gradnje (novi projekt ili Hruščovu), operativni (operativni) tlak trebao bi biti od 8 do 9,5 atmosfere, što je 0,8-0,96 MPa ili 8,1-9 , 81 kgf / cm2), kako to zahtijevaju upute. Nažalost, u nekim je kućama ta brojka jako podcijenjena i iznosi oko 5-5,5 atmosfere, odnosno 0,5-0,55 MPa ili 5,0-5,6 kgf / cm2.

Polipropilenske cijevi

Napomena. Polipropilenske cijevi obično se pišu pomoću kratice - ruski PP ili engleski PPR. No, koji tlak drži polipropilenskom cijevi i njegovim toplinskim svojstvima označen je kraticom PN, nakon čega slijedi broj iza nje.

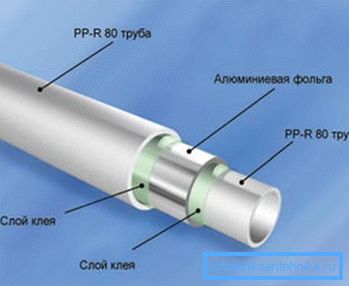

PPR rezano

Ako govorimo o tome koliko tlaka polipropilenske cijevi može izdržati, to znači da govorimo o krugu grijanja i, najvjerojatnije, iz središnjeg kotlovskog prostora, jer s autonomnim sustavom postoji pritisak na krug.

Za samostalnu opciju, niskotlačna polietilenska cijev je vrlo pogodna - ugrađena je za grijani pod. Međutim, kod označavanja polipropilena PN10 b PN16 nema sloja za pojačanje i takve cijevi nisu prikladne za konturu - ovdje se obično koriste PN20 i PN25.

Tablica ovisnosti operativnog resursa PPR na tlaku i temperaturi

t.C Operativni resurs (godina) Tip PPR
PN10 PN16 PN20 PN25
Dopušteno opterećenje (kgf / cm3)
20 10 13.5 21,7 27.1 33.9
25 13.2 21.1 26.4 33,0
50 12.9 20.7 25.9 32.3
30 10 11.7 18.8 23.5 29.3
25 11.3 18.1 22,7 28.3
50 11.1 17.7 22.1 27,7
40 10 10.1 16.2 20.3 25.3
25 9.7 15.6 19.5 24.3
50 9.2 14.7 18.4 23,0
50 10 8.7 13.9 17.3 21,7
25 8.0 12.8 16,0 20.0
50 7.3 11.7 14.7 16.3
60 10 7.2 11.5 14.4 18.0
25 6.1 9.8 12.3 15.3
50 5.5 8.7 10.9 13.7
70 10 5.3 3.5 10.7 13.3
25 4.5 7.3 9.1 11.3
30 4.4 7.0 9.8 11.0
50 4.3 6.8 8.5 10.7
80 55 4.3 6,9 8.7 10.8
10 3.9 6.3 7.9 9.8
25 3.7 5.9 7.5 9.2
95 1 3.9 6.7 7.6 8.5
5 2.8 4.4 5.4 6.1

Treba također reći da ovisnost tlaka na promjer cijevi ne mijenja cjelokupnu sliku, jer se tlak ne mijenja s porastom poprečnog presjeka, ali se povećava volumen rashladnog sredstva, što će dovesti do dodatnih troškova za grijanje vode.

Kao što vidite, za centralizirano grijanje, prema parametrima tlaka u sustavu, gotovo će svaki PPR raditi (još uvijek postoji rezerva), ali ovdje treba uzeti u obzir temperaturu rashladne tekućine, budući da se ova dva parametra trebaju kombinirati.

RN10 je u stanju izdržati konstantnu temperaturu od 20 ° C (kratko 45 ° C), a RN16 stalno drži 35 ° C (kratko 60 ° C), stoga ova opcija nije prikladna za opskrbu toplom vodom ili grijanje.

Napomena. Neki iz nekog razloga vjeruju da veliki presjek cijevi omogućuje bolju zagrijavanje prostorije, ali ovo je opasna pogreška. Prvo, kao što je gore spomenuto, treba se zagrijavati veći volumen vode, drugo, izvor grijanja nije krug, ali radijator i, treće, PCB vrlo loše provodi toplinu.

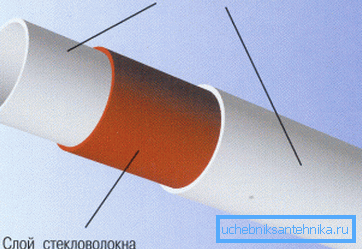

Ojačanje stakloplastike

Dakle, kakve su vrste tlačnih polipropilenskih cijevi namijenjene, možemo pogledati gornju tablicu i vratimo se ponovno na indikatore temperature. Prvo, uzmite u obzir RN20 - takva cijev se smatra univerzalnom (za vruću i hladnu vodu) i konstruirana je za kontinuirani rad bez posljedica na temperaturu rashladne tekućine do 80 ° C, a konvekcijski kotlovi za autonomno grijanje rade u načinu rada od 60-80 ° C.

Ne veoma velike razlike u tom pogledu i kondenzacijskim kotlovima - postoji normalan način rada od 40-80 ° C, stoga su oba načina idealna za PPR RN20.

Ali ne za svaku regiju bit će dovoljno temperature 80 ° C za radijatore i kontura, stoga ćete morati koristiti RN25, koji se može kontinuirano raditi na 95 ° C. U ovom načinu rada, ne samo autonomni kotao može raditi, već i centralna kotlovnica, ako postoji potreba, tako da će biti korisnije koristiti ovu cijev.

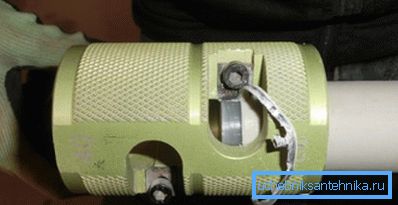

Čišćenje PPR-a

Polipropilenska cijev RN25 ima neke značajke koje se moraju uzeti u obzir prilikom ugradnje - to je malo povećani vanjski promjer, a mjesto aluminijske folije za ojačanje nije u sredini zida, već bliže površini.

Ako uvećani dio ne ometa mnogo, a kraj i dalje ide u vruću mlaznicu pri lemljenju, tada će folijar ometati, budući da će taj sloj biti goli, što će smanjiti adheziju na spojnicu cijevi, a time i kvalitetu zgloba. Da biste to izbjegli, morat ćete sami raditi kako biste očistili kraj pomoću upravljačkog programa, kao što je prikazano na vrhu fotografije.

Preporuka. Kod lemljenja polipropilena, kraj cijevi promjera 20 mm mora se nalaziti u spoju na 14-17 mm, 25 mm - 15-19 mm. Kada kraj ide dublje, njezini rubovi su spljošteni, čime se smanjuje propusnost ili čak stvaranje blokade.

zaključak

U zaključku treba reći koji pritisak može izdržati metalnu plastičnu cijev - to je 10kgs / cm2, stoga je izvrstan za sustave podnog grijanja. Unatoč činjenici da se polietilen službeno koristi za tu svrhu, ipak, velika većina vodoinstalatera odabire svoj izbor na metalnom laminatu s promjerom od 16 mm.
