Što je valovita cijev: značajke najpopularnijih sorti

U proizvodnji, industriji, konstrukciji, kao iu raznim domaćim svrhama koristi se valovita cijev s dvoslojnim lukom ili druga vrsta takvih strukturnih crijeva. Ovisno o tehničkim uvjetima koji određuju njegovu primjenu, materijal (plastika, guma, metal), njegov kvalitativni sastav i dimenzije (dužina, promjer) će se promijeniti. U nastavku ćemo više govoriti o tome, pružajući više informacija.

Valoviti proizvodi

Napomena. Općenito, cijev je valovita - GOST ovisi o materijalu - je univerzalni uređaj. Ovdje je moguć jednoslojni ili dvoslojni zid s polimernim ljuskom i / ili elementima za pojačanje.

• Za zapaljive strukture, kroz koje se trebaju protezati komunikacijske kabele, kao i za transport plinova i tekućina, često se koristi valovita čelična cijev koja može biti izrađena od crnog ili nehrđajućeg čelika. Konfiguracija površine (oblik rebara, visina prstenova, promjer) može biti vrlo različita, ali istovremeno takvi pokazatelji neće utjecati na njegovu kvalitetu, već samo ukazuju na to da pripadaju jednom ili drugom proizvodnom pogonu. Proizvodi ove vrste proizvedeni su u skladu sa standardom OIS 35-22-83.

• U većini slučajeva valovita gumena cijev se koristi za pumpanje tekućina, ali može poslužiti i za sjeme i cjevovode (koristeći TU RB 00149438.091-99), spojke i mlaznice različitih veličina. Takav gumeni proizvod često se učvršćuje čeličnom spiralom, što značajno povećava svoje tehničke mogućnosti, budući da je krutost omogućena da izdrži teška mehanička opterećenja pri radu na usisavanju ili pritisku. Proizvodi ove vrste izrađeni su prema GOST 5398-76.

• U pravilu, valoviti plastični cijev se može koristiti kao fleksibilni kabelski kanal za različite komunikacije, kao i kanalizacijske veze za sifone umivaonika, kade, umivaonika, tuš kabina, WC školjaka i tako dalje.

Za njegovu proizvodnju istodobno se upotrebljavaju PVC (polivinil klorid), HDPE (niskotlačni polietilen), LDPE (visokotlačni polietilen) ili obje ove modifikacije (dva sloja). Osim toga, za sanitarne svrhe može se ojačati čeličnim prstenima ili spiralama. Proizvodi ove vrste proizvedeni su prema GOST 17675-87.

Pregled materijala

čelik

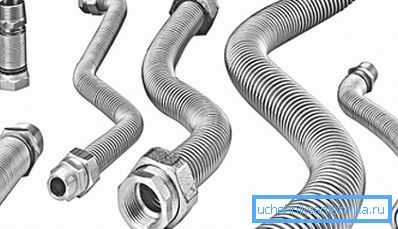

Trenutačno korejski nehrđajući nehrđajući nehrđajući čelični cijev imaju vodeću poziciju na građevinskom tržištu, iako je u 20. stoljeću japanski proizvođači počeo proizvodnju po prvi put. Ali ako govorimo o zemljopisnoj upotrebi, pokriva gotovo cijeli svijet. Popularnost i visoka cijena takvih proizvoda ne čudi, budući da su izrađeni od visokokvalificiranog čelika.

S obzirom na činjenicu da nehrđajući čelik nije podložan koroziji i oksidaciji, ti proizvodi ne zahtijevaju preventivno održavanje, stoga njihov životni vijek gotovo je neograničen. Ova kvaliteta vam omogućuje da zatvorite nepropusni lanac od nehrđajućeg čelika, tj. Položite je ispod podložnog obloga (suhozidom, zidnim pokrovom), ulijte ga betonom i zalijepite ga s kitom.

Takva cijev ne zahtijeva kompenzacijske spojke, jer se temperaturna deformacija gasi strukturom samog proizvoda, au slučaju zamrzavanja može se zagrijati čak i s otvorenim plamenom. Pri transportu tekućina na unutarnjim zidovima različitih naslaga ne nastaju i organskih formacija kao što su alge, pa dodatno čišćenje ovdje nije potrebna.

Ponekad ove cijevi imaju polietilensku prevlaku, koja se koristi za ukrašavanje, na primjer, za hladnu vodu, napravljen je plavi premaz i za vruću vodu - crvenu.

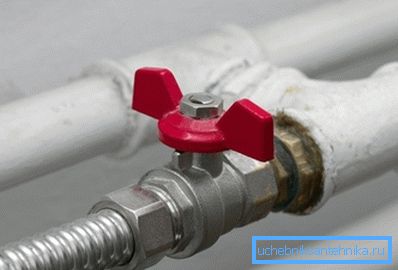

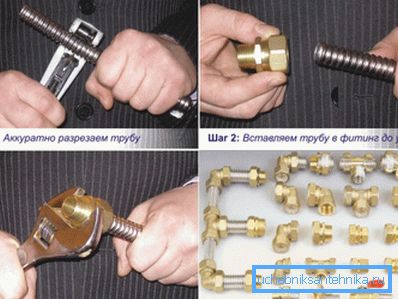

Valovite čelične cijevi se međusobno spajaju, kao i sa različitim mehanizmima i uređajima, koristeći posebne mjedene spojnice, koji su također kompresijski elementi (kompresija nastaju gumenim ili paronitnim brtvilima koja se isporučuju sa spojnicama).

Ovdje nema posebnih alata za instalaciju - gospodari obično upravljaju ključem ili plinskim ključem, a ponekad i ključem.

Napomena. Ne tako davno se počela upotrebljavati čelična crijeva za instalaciju plinskih instalacija. Takve cijevi su mnogo pouzdanije od gume - mogu izdržati bilo kakav pritisak koji je moguć u sustavu, ne pucaju i ne pucaju s vremenom.

guma

Unatoč činjenici da se te cijevi nazivaju gumom, zapravo su višeslojni kompozitni gumeni tehnički proizvod. Čiste gumene rukavice mehanički su krhke i koriste se osim za linije sjemena i čepova. U svakodnevnom životu možete vidjeti ojačanu cijev ovog tipa na vatri i kanalizacijskim kamionima (bačvama).

Klasifikacija crijeva prema GOST 5398-76 dan je u tablici:

  Napomena. Prva skupina uključuje usisne cijevi s negativnim tlakom do 0,08 MPa, a druga skupina uključuje usisavanje pod pritiskom uz mogući tlak do 1,2 MPa. Različite gumene cijevi s tekstilnim okvirom mogu se koristiti u bilo kojoj toplini (tropska klima) s nižim temperaturnim pragom od -50? C.

Prilikom kupnje ove vrste gume obratite pažnju na prisutnost oznake (to su iste upute za uporabu), koje se nužno primjenjuju u obliku uzdužne trake s reljefom ili neizbrisivom bojom. Simboli koje vidite na njima ukazuju na klasu, grupu, unutarnji promjer, nazivni pritisak i mogućnost klimatskog korištenja.

Na primjer, oznaka B (A) - 1 - 25 - 10 - T - GOST 5398-76 pokazuje da je rukav s antistatičnim napravama namijenjen crpljenju goriva s radnim tlakom od 1,0 MPa u tropskoj klimi s nižom granicom od -10 ° C.

Na slici se vidi konstrukcija višeslojnog gumenog rukavca koji se sastoji od sljedećih elemenata:

1. Tekstilna pletenica;
2. Gumeni sloj;
3. Metalna spirala;
4. Gumeni sloj;
5. Tekstilna pletenica;
6. Dodatni tekstilni ili gumeni sloj.

Za cijevi klase B, P i KSH, vanjski sloj je izrađen od gume, a na krajevima takvih rukava obično su okviri bez mekanih manžeta koji omogućuju spajanje s prijelaznim cijevima i krutim cjevovodima. Skladištenje takvih gumenih tehničkih proizvoda treba izvoditi pri temperaturi od -25 ° C do +35 ° C, na udaljenosti od najmanje jednog metra od uređaja za grijanje bilo koje vrste.

polimeri

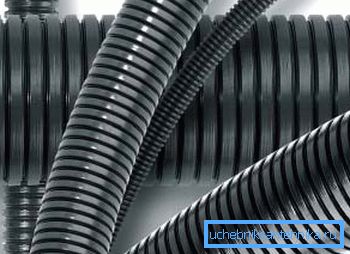

Za zaštitu kabela i ožičene komunikacije u teškim radnim uvjetima, koristi se poliamidni valovitost, koji je u stanju održati fleksibilnost i mehaničku čvrstoću tijekom utjecaja i pri temperaturi od -40 ° C do +105 ° C i kratko vrijeme od +150 ° C.

Pri ronjenju na dubinu od 20m, jedinstveni pribor za kompresiju osigurava pouzdano brtvljenje, kao i jednostavnost ugradnje. Osim toga, zidovi poliamida štite kabele od raznih naftnih derivata kao što su benzin, dizelsko gorivo, kerozin i ulja, otporni su na ultraljubičasto zračenje i ne reagiraju na vibracijske opterećenja.

Raspon proizvoda

Prema GOST 287-79, poliamidne cijevi ove vrste mogu biti dvije vrste - PV-2 i PV-0.

• Prva opcija ima veću otpornost na udarce i može se koristiti za ugradnju industrijske opreme, televizije i električne komunikacije, komunikacijskih sustava, gdje zahtjevi kabela nisu povećani zahtjevi za vatrogasna sigurnost.
• Druga opcija ima nižu mehaničku čvrstoću i koristi se za iste svrhe, ali s određenim zahtjevima za zaštitu od požara. Važno je napomenuti da je riječ o PV-0 koji se koristi za komunikaciju struje i komunikacije kada su montirani vlastitim rukama kod kuće.

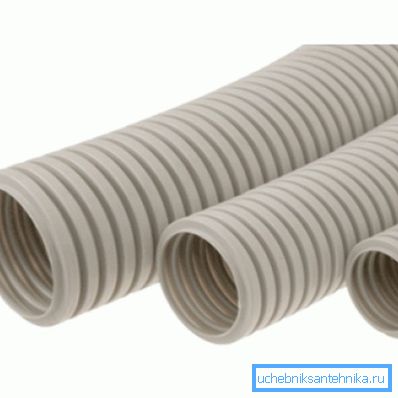

Polivinil kloridne cijevi izrađene su od istog materijala i koriste se kao kabelski kanali za televizijske i radio veze, mrežne rešetke i komunikacije. Također, oni se uspješno koriste kod kuće (cijena je sasvim razumna) za maskiranje iste mreže ispod okvira, kao što su suhozid i zidni pokrovi, ali se ne izlijevaju betonom ili se stavljaju u kist.

Savjet! Ako postoji potreba za zaštitom skrivenog sadržaja od izlaganja ultraljubičastom zračenju, odaberite crnu rebra.

Bobina okrenut spušteni stropovi tipa pogodna valovitog cijevi sa sondom koja ne samo da može dovesti kabele unutar kanala, ali i za obavljanje popravak rad na demontažu / montažu sadržaja. PVC valovitog sonda dovoljno otporna da visoke i niske temperature (prosječno -40? C do + 40? C) i ne reagira na dodir s uljem s ispuštanjem goriva i maziva.

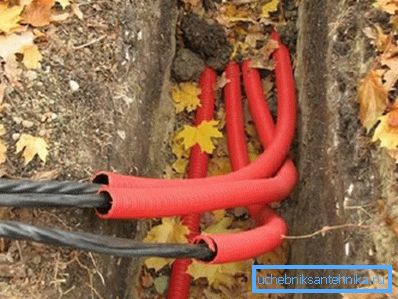

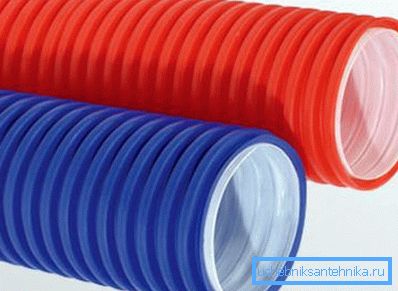

Vrlo često se koristi za instalaciju različitih kablovskih komunikacijskih valovitih dvostrukih cijevi izrađenih od kombiniranog polietilena, tj. Slojevi imaju različite karakteristike.

To IPA (HDPE) - polietilena niske gustoće i LDPE (LDPE) - polietilena visoke tlak (ne brkati - polipropilen cijevi nema takve proizvode nepovezanih!).

• Gornji sloj se sastoji od PND-a i dovoljno je jednostavno da ga odredite na dodir. On je grubo i nema duktilnost, ali je otporan na udarce, ne reagira na loživo ulje iz iscjedak i odličan je izolator.
• Unutar se nalazi sloj LDPE - najčešće je bijele boje, ima vrlo glatku površinu i ima dobru elastičnost.. U sve to možete dodati iste pozitivne osobine kao PND.

Napomena. Također treba napomenuti da je također proizvodi polietilen srednje gustoće (CAP), ali najčešće se odnosi na kategoriju HDPE u proizvodnji valovitog proizvoda, on gotovo nikad ne koriste.

zaključak

Bilo kako bilo, valovite cijevi od poliamida, polietilena, guma, čelik ili kombinacija ovih materijala je postao prilično čvrsto u našem svakodnevnom životu. A čak i ako ne primijetiti - u svakom slučaju koristite razne prednosti civilizacije, gdje se koristi takav uređaj.

U tematskom videozapisu u ovom članku možete pronaći dodatne informacije o predmetu u raspravi, moguće je da će vam također biti korisno.
