Što su adapteri za cijevi

Adapteri cijevi igraju važnu ulogu u gotovo svakom cjevovodnom sustavu. Istovremeno, nije bitno koja je svrha: vanjska ili unutarnja kanalizacija, vanjska ili unutarnja opskrba vodom. Ako je potrebno povezati proizvode, njihova upotreba često je jednostavno neizbježna. Danas postoje mnoge tehnologije i, kao rezultat toga, mnogi materijali za izradu adaptera, na primjer, od lijevanog željeza, plastike, PVC, polipropilen, čelik, i slično. Za početak razmotrite neke od značajki prilagodnika.

Značajke adaptera

Postoje dvije vrste adaptera: koncentrični i ekscentrični.

• Koncentrično - koristi se za vertikalni plinovod.

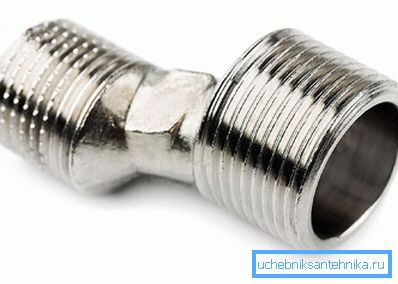

• Ekcentrična - koristi se za horizontalne cjevovode.

U pravilu se ove vrste adaptera koriste u vodovodima, u industrijskim postrojenjima za vađenje plina, nafte i kemijskih postrojenja. Kao što je gore spomenuto, adapteri su izrađeni od različitih materijala, na primjer čelika ili polipropilena, također se koristi PVC. Što se tiče čelika, proizvodnja metalnih adaptacija izrađena je od svojih različitih tipova. Na primjer, adapteri za srednje agresivne i niskouređene medije (naftni proizvodi, plin itd.) Izrađeni su od ugljičnog čelika.

Ako namjeravani medij ima povećanu agresivnost, koristi se legirani ili visoko legirani čelik. Ova vrsta adaptera ima visoku tehničku karakteristiku, a temperatura radne okoline može biti od -70 do +450 ° C, pri tlaku od 15 MPa. Međutim, mora se reći da su tijekom godina čelični cjevovodi izvan upotrebe. Umjesto njih su zamijenjene polipropilenskim cijevima, također su izrađeni od istog materijala. Stoga je vrijedno usredotočiti vašu pažnju na polipropilenske adapteri.

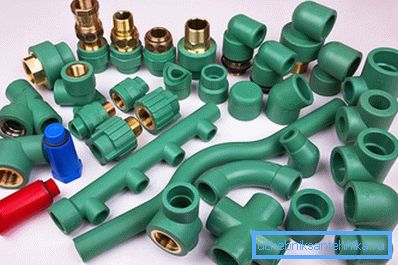

Adapteri za polipropilenske cijevi

Dakle, ovdje su glavne vrste priključaka za polipropilenske cijevi:

• spojke,
• adapteri,
• uglovi,
• čajevi i križevi,
• konture,
• kompenzatori.

Sada razmotrite glavne značajke i opseg korištenja svake vrste pričvršćenja.

spojke

Ova vrsta priključka služi za spajanje dviju cijevi iste veličine. Ima oblik bačve. Njegov unutarnji promjer potpuno je u skladu s vanjskim promjerom cijevi koja se koristi.

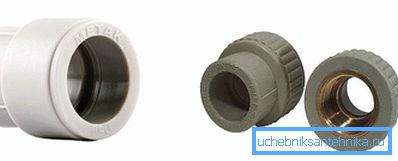

adapteri

Ovaj adapter se razlikuje od spojke u tome što postoji različit unutarnji promjer na dvije strane cijevi. Štoviše, postoje adapteri za spajanje polipropilena s metalom kroz nit. Takvi adapteri imaju vanjsku i unutarnju nit.

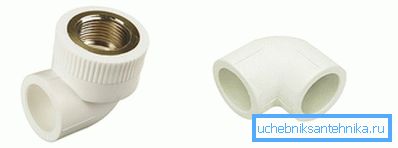

kutovi

Iako polipropilenske cijevi i savijena u točki savijanja javlja neke promjene u strukturi, zbog čega se smanjuje propusnost znatno cijev i vanjsku cijev zid stanjivanje. Iz tog razloga, postoji potreba za posebnim kutovima, savijanje koje može biti 45-90 ° С. Štoviše, postoje kutovi, gdje, s jedne strane, postoji konac za povezivanje s miješalicom ili drugim zaustavnim ventilima. Kutovi mogu imati unutarnje i vanjske niti.

Križevi i čvorovi

Neki cijevni sustavi zahtijevaju povezivanje nekoliko cijevi na jednom mjestu. Na primjer, potrebno je odvesti cijev daleko od uspona u dva suprotna smjera. Samo za ove potrebe postoje posebni križevi ili čipovi. Važno je napomenuti da čvorovi, kao i križevi, dolaze u različitim promjerima s jedne strane ili drugog. Štoviše, na metalu se nalaze čvorovi s unutarnjim i vanjskim navojem.

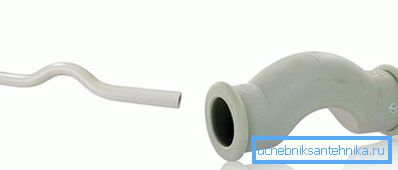

linije

Neki obrtnici, kako bi uštedjeli novac, čine slične obrise iz nekoliko plemena. Međutim, s tehnološkog stajališta to nije sasvim praktično, jer se propusnost smanjuje. Štoviše, važno je nastojati osigurati što je moguće manje zglobova i spojeva cijevi. Zato postoje posebne konture koje imaju određenu zavoj da zaobiđu cijev.

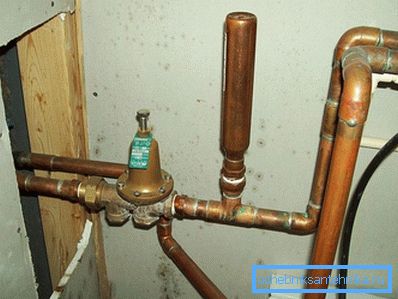

kompenzatori

Kompenzator je uređaj koji vam omogućuje da apsorbiraju različite kapljice temperature, te kao rezultat toga snažne udarce na cijeli vodovodni sustav. Premda ima jednostavan oblik, njegova upotreba omogućit će da cjevovod traje duže.

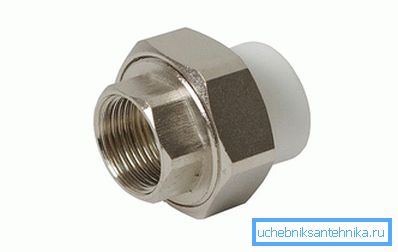

Američka žena

Ovo je posebna veza s navojem koja vam omogućuje brzu odvajanje i spajanje prtljažnika. Koristi se kako u sustavu grijanja, tako iu vodi. Američka orah može se koristiti nekoliko puta. Da biste to učinili, jednostavno zamijenite brtvu. Za razliku od kvačila ili ključa, njegova upotreba je mnogo praktičnija. Zahvaljujući tome, možete odspojiti liniju, a ne rotirajući cijev. Otkrio je široku primjenu od početka uporabe polipropilenskih cijevi, s jedne strane plastike, as druge strane američkog.

Razgovarali smo o vrstama adaptera koji se uglavnom koriste u unutarnjem sustavu vodoopskrbe ili grijanja. Sada vam obratimo pažnju na mogućnosti za adaptere koji se koriste za vanjski vodovod.

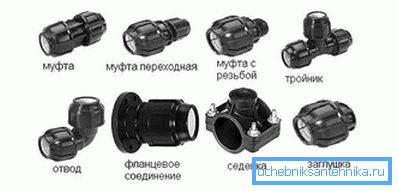

Vrste kompresijskih adaptera za cijevi za vodu na otvorenom PND

Valja istaknuti da su kompresijski elementi kompletni proizvodi. Zaključak iz ovoga slijedi: svaki element proizvoda može biti zamjenjiv unutar jedne grupe proizvoda. To vrijedi i za slučajeve kada je potrebno zamijeniti element. Na primjer, podijeljeni prsten se koristi za aksijalno učvršćivanje. Izrađen je od izdržljivog, ali istodobno krhkog poliamida. Ako prsten ne uspije, treba ga odložiti ili prsten napravljen od sličnog pribora. Preporučljivo je, naravno, potpuno zamijeniti priključak. Sada razmotrite glavne vrste kompresijskih spojnica.

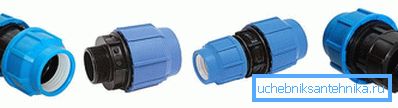

spojke

Ove spojnice se koriste za spajanje cijevi istog promjera i različitih. Štoviše, postoje kompresijske spojnice s prijelazom na metalnu nit. Napravite spojke s unutarnjim i vanjskim navojem.

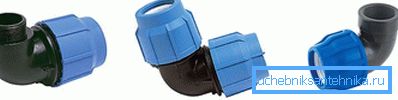

Kut zavoja

Kružne zavoje se koriste za promjenu smjera plinovoda. Tu su i zavoji s vanjskim i unutarnjim navojima.

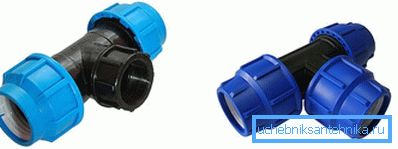

meta

T je služi za dodjelu plastične cijevi na stranu na 90 ° C. Takve se cijevi proizvode, gdje je spoj s obje strane, a s druge - vanjski ili unutarnji navoj.

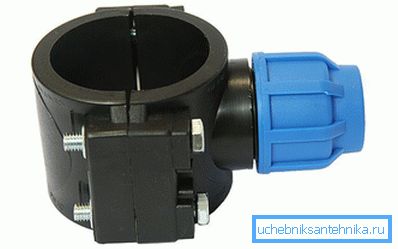

sedlo

Medicinska sestra je važan dio koji se sastoji od dvije polovice koja obloge cijevi. Najčešće se naziva kravata za vezu. Ako se morate srušiti na autocestu, ovaj će vam prijelaz omogućiti brzu i pouzdanu primjenu sustava tehničke ili opskrbe pitkom vodom.

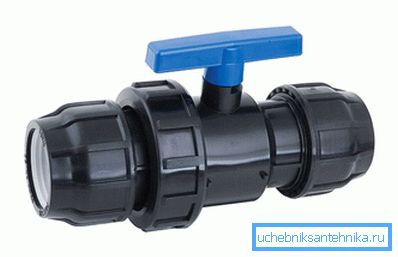

Prijelaz s integriranim kugličnim ventilom

Takav spoj, u kombinaciji s kugličnim ventilom, može se koristiti nakon umetanja u prtljažnik. Obično se takav prijelaz instalira u šahtu i nakon što se plinovod šalje u kuću.

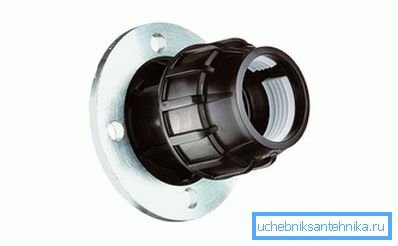

Priključak prirubnice

Zglobni spojevi pomažu spojiti HDPE polietilenske cijevi s metalnom. Spojka prirubnice ima dva glavna sklopa: prirubnicu za ugradnju i prirubnicu za kompresiju. Kompresija omogućuje pričvršćenje cijevi, a prirubnica za pričvršćivanje je spojena klinovima ili vijcima na kraj metalnog prirubnice. U ovom slučaju veličina prirubnice treba odabrati pojedinačno.

kapa

Ako bi se neko vrijeme trebao spojiti crta, na kraju cijevi postavlja se utikač. Puno je isplativije od kupnje kuglastog ventila, osobito ako je cijev privremeno ušutkana.

Dakle, razmatrali smo glavne vrste prijelaza koji se koriste za vanjsku vodoopskrbu. Sada je to prijelaz kanalizacijskog sustava.

Prijelazi za spajanje željeza i plastike u kanalizacijskom sustavu

U postupku postavljanja kanalizacijskog sustava često je potrebno povezati cijevi različitih materijala, na primjer, plastike i lijevanog željeza. Da biste to učinili učinkovito, trebali biste kupiti posebne prijelaze koji će vam omogućiti brzo i jednostavno povezivanje takvih čvorova. Da biste to učinili, upotrijebite posebnu gumenu manšetu koja se razlikuje po svom izgledu: za unutarnju i vanjsku prijelaz.

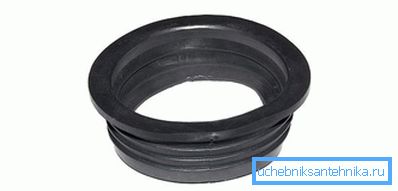

Unutarnja guma prijelaza

U pravilu je umetnuta u utičnicu cijevi od lijevanog željeza, koja vam omogućuje da postavite plastičnu cijev željenog promjera. Poprečni presjek vanjskog dijela manžete u potpunosti je u skladu s promjerom željezne utičnice. Zbog posebnog oblika nema potrebe za upotrebom brtvila jer je dobiveni spoj prilično gust.

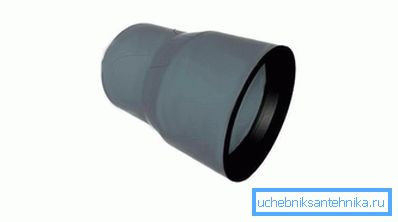

Vanjski plastični adapter (boca)

Ako vodovod nema utičnicu, vanjski plastični adapter omogućuje spajanje. Već nakon što možete nastaviti postavljati kanalizacijski sustav plastike.

Vrste prijelaza za vanjsku i unutarnju kanalizaciju od plastike

Spojevi su naširoko koristi za povezivanje kanalizacijskih cijevi jedni s drugima. Istovremeno, podijeljeni su u dvije vrste:

1. Priključci za domaću kanalizaciju.
2. Priključci za vanjsku kanalizaciju.

Oni također imaju razlike u načinu povezivanja:

1. Zavareni. Ova vrsta priključka nema gumene brtve i navojem. Povezani su specijalnim strojevima za zavarivanje.
2. Vezan. Slično tome, kao i zavareni, nemaju niti i gumene brtve. Uz pomoć posebnog ljepila je usidren u krajevima.
3. Navojem. U pravilu, oni se koriste na odvodnim cijevima koji imaju mali promjer, na primjer, ispod sudopera.
4. Gumeni prsten. Ova veza omogućava postizanje visoke čvrstoće, pa se široko koristi u različitim vrstama kanalizacijskih sustava.

Dakle, postoji niz prijelaza za ugradnju unutarnjih i vanjskih kanalizacijskih sustava:

• sprežnik,
• smanjenje,
• revizija s naslovnicom,
• poprečni presjek je dvosmjeran,
• jednoplaninski križ,
• izazvan
• t,
• trostruka čepica od 90 °,
• kompenzacijska cijev,
• plug,
• kontrolni ventil,
• dvodijelni sifon.

Sada za svaki adapter još.

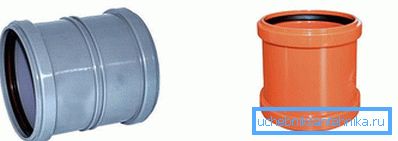

spojke

Kvačilo se razlikuje po izgledu, s naglaskom i punim provrtom. Prikladno je koristiti ih na mjestima gdje je potrebno priključiti dvije cijevi bez zvona. Primjenjuje se na vanjsku i unutarnju kanalizaciju. Postoje razlike u boji.

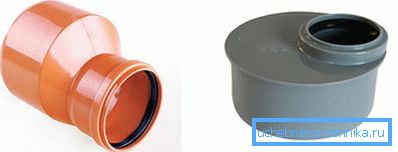

smanjenje

Ovaj prijelaz omogućuje povezivanje cijevi različitih promjera. Štoviše, ovaj prijelaz omogućuje vam prebacivanje od lijevanog željeza u plastičnu cijev.

Savjet! Preporuča se premjestiti samo od većeg do manjeg promjera. To će spriječiti blokade.

Cover Revision

Što se tiče revizije za unutarnju kanalizaciju, koristi se za prodiranje u cijev i, ako je potrebno, za uklanjanje zastoja. Revizija je instalirana na glavnom podizanju. Što se tiče vanjskog kanalizacijskog sustava, revizija se može montirati u šahtu. U pravilu trebate instalirati reviziju većeg promjera. Ona također igra ključnu ulogu u procesu čišćenja cjevovoda.

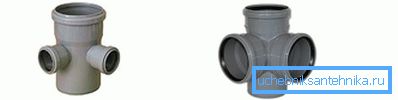

Preklopni dvobojnik

Ovaj adapter ima križeve na različitim ravninama. U pravilu se koristi u čvorovima spojeva kanalizacijskih cijevi. Istodobno se može istodobno spojiti nekoliko cijevi i cijevi različitih promjera. Takva mjesta smatraju se vrlo teškim. Ako se ne koriste, nodularni ligament će imati veliki broj zglobova, što može dovesti do propuštanja. Dvoslojni poprečni presjek uspješno je rješenje jer je njegova cjelokupna monolitna monolitna struktura. Štoviše, neki križevi mogu imati zvono od 45-90 °.

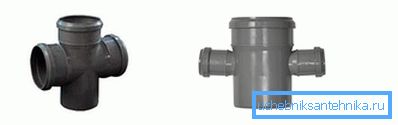

Križ jednostruka ploča

Sve utičnice takvog adaptera nalaze se u istoj ravnini. Također, kao i dvije ravnine se koristi u čvorovima zglobova cijevi. Štoviše, postoje poprečni presvlake s utičnicama različitih promjera i pod različitim kutovima - 45-90 °.

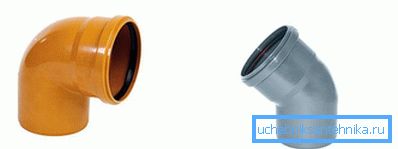

slavina

U svakom kanalizacijskom sustavu ova vrsta odvodnje je vrlo važna. To vam omogućuje promjenu smjera autoceste. Ima različite kutove rotacije: 30 °, 45 °, 90 ° i ne samo. Zahvaljujući njima nastaje pad i vertikalni kut, što znači da se odvodi ulaze u septičku jame mnogo brže.

Trostruka kapa 90 °

Ovdje možemo razlikovati dvije vrste te. Prva je jednostavna pletenica koja vam omogućuje spajanje vertikalne i horizontalne kanalizacijske cijevi. Kada su ti čipovi napravljeni s različitim kutovima, na primjer, 45 °, 67 °, 90 °. Drugi tip je 90 ° troslojni čep. To vam omogućuje da napravite slične veze, samo s cijevom različitih promjera.

Naknadna bradavica

U većini slučajeva, ovaj adapter se koristi u unutarnjem kanalizacijskom sustavu. Koristi se za uklanjanje tekućeg kućnog otpada u septičkom spremniku.

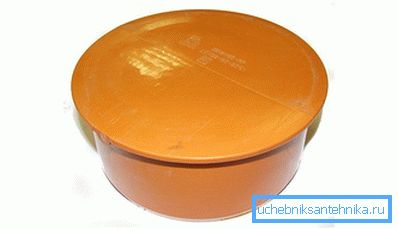

kapa

Kapica je pronašla svoju primjenu na mjestima gdje je potrebno zatvarati kanalizacijsku cijev, čime se sprječava protok tekućine. Ponekad kapa može biti čvrsto zatvorena i u nekim slučajevima ostaviti jaz, tako da postoji mogućnost čišćenja cijevi. U pravilu je pričvršćen na gumenu brtvu.

Dvostruki sifon

Koristi se u svim kanalizacijskim sustavima za vanjsku uporabu. Pogotovo u onim mjestima gdje postoji mjesto kanalizacijskog prijemnika. Sprječava stvaranje plinova. U nekim slučajevima dvodijelni sifon se može koristiti u sustavima ventilacije cjevovoda.

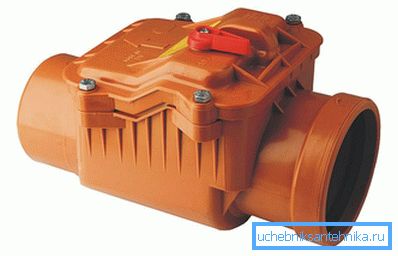

Provjerite ventil

Ako je kanalizacijska cijev postavljena na malom nagibu, nepovratni ventil će spriječiti protjecanje protoka u suprotnom smjeru.

Tako smo naveli najrašireniju prijelaz na cijevi i vode i kanalizacije. Iako, najvjerojatnije, na policama trgovine možete pronaći druge vrste adaptera. U ovom slučaju, najvažnije je razumjeti njihovu svrhu. Štoviše, neposredno prije samog kupnje, najbolje je sastaviti dijagram jednog ili drugog komunikacijskog sustava, što će vam omogućiti da ne kupite nepotrebne prijelaze na cijevi, odnosno spremite novac!
