Sustav grijanja s prisilnom cirkulacijom u privatnoj kući:

Kako se s vlastitim rukama može instalirati sustav grijanja s prisilnim cirkulacijom? Koja pitanja i problemi mogu nastati u različitim fazama rada? Kako odabrati crpku s potrebnim kapacitetom i cijevi optimalnog promjera? U članku ćemo pokušati odgovoriti na ova pitanja.

Izbor cijevi i radijatora

Počet ćemo odabirom materijala, baterija i veličina cjevovoda.

materijali

Zagrijavanje vode s prisilnom cirkulacijom podrazumijeva autonomni krug, ni na koji način povezan s centraliziranim mrežama.

Treba pojasniti: obično je krug spojen s hladnom vodom s kratkim premosnicom kako bi ga napunio vodom. Međutim, nakon što se rashladno sredstvo napuni, skakač je čvrsto zatvoren.

Ako je tako - parametri grijanja su predvidljivi, stabilni i sigurni čak i za najranjivije suvremene materijale:

• Tlak u krugu se drži unutar 1.5-2.5 kgf / cm2.
• Tipične temperature dovodnih i povratnih cjevovoda iznose 70/50 C.

Najbolji izbor za sustav grijanja je polipropilen, ojačan aluminijskom folijom. Ojačanje je neophodno toliko od razmatranja snage, već zato što kompenzira visoki koeficijent linearne ekspanzije polipropilena tijekom zagrijavanja. (Vidi također članak Polipropilenske cijevi: Značajke.)

Grijanje, optimalno za naše potrebe, - radijator aluminijskog dijela.

Razlozi?

• To je pristojan izgled, u skladu s bilo kojim dizajnom sobe.

• Razumna cijena (od 300 rubalja po sekciji).
• Visoka rasipanje topline (otprilike 200 vata po sekciji s udaljenosti od 500 mm bradavice).

veličina

Razuman minimum unutarnjeg promjera cijevi bilo koje vrste je:

Napomena: Polipropilen je označen vanjskim promjerom, koji je oko 5-7 mm veći od unutarnjeg promjera. Navedeni unutarnji promjeri odgovaraju dimenzijama od 20, 25 i 32 mm.

pumpa

izbor

Što bi trebalo biti crpka za sustav grijanja s prisilnim cirkulacijom? Očigledni odabir je uređaj s mokrim rotorom, malom brzinom i dopuštenim podešavanjem performansi (korak ili glatko). (Vidi također članak Jednostupanjski sustav grijanja: značajke.)

Glavna dva parametra bilo koje crpke su pritisak koji je stvorio i njegovo djelovanje na hidrauličkom otporu kruga koji odgovara ovom pritisku.

Koje vrijednosti treba zaustaviti?

1. Maksimalna hidraulična otpornost kruga razumne duljine - 1-2 metra. Prema tome, za privatnu kuću (ako, naravno, ne gradite palaču u kojoj će se održavati međunarodne konferencije), dovoljan je pritisak od 4 metra, tipično za mlađe uređaje svih poznatih proizvođača.
2. Kapacitet je odabran tako da cijela rashladna tekućina u krugu prođe kroz crpku za oko 20 minuta. (tj. kapacitet crpke u kubnom metru na sat iznosi tri puta veći volumen rashladnog sredstva).

Za izračunavanje performansi, postoji i alternativna shema koja je povezana s toplinskom snagom kotla ili kruga.

Smanjuje se na formulu oblika G = Q / (1.163 * Dt), u kojoj:

• G - željeni učinak u kubnim metrima po satu.
• Q je toplinski učinak kotla ili kruga u kilovatima.
• 1.163 - prosječni toplinski kapacitet vode.
• Dt je delta temperatura između protoka i povratne cijevi. Kod standardnih vrijednosti od 70/50, lako je izračunati, to je jednako 20.

Dakle, s snagom kotla od 36 kW, razumna minimalna učinkovitost bit će 36 / (1.163 * 20) = 1.55 m3 / sat.

montiranje

Kako postaviti crpku s rukama u prisilnom grijanju kuće?

Općenito, ovdje nema previše pravila.

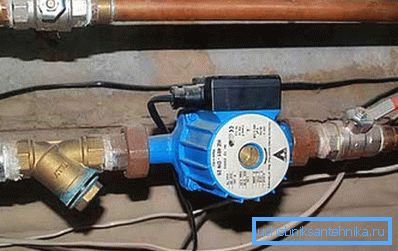

• Vlažna pumpa rotora montirana je sa strogo vodoravnim položajem vratila.

• Budući da je funkcija hlađenja motora i podmazivanja ležajeva postavljena na rashladno sredstvo, crpka je iznimno osjetljiva na njegovu kvalitetu. Odavdje - još jedna hitna preporuka: krug grijanja s prisilnom cirkulacijom mora sadržavati šupljinu (u najjednostavnijoj verziji - grubo filter), koji se postavlja izravno ispred pumpe.
• Crpka i filtar su odsječeni od ostatka kruga pomoću par ventila koji će omogućiti čišćenje bušotine ili uklanjanje crpke uz minimalni gubitak medija za prijenos topline.
• Kada se crpka instalira u krug koji povremeno djeluje s prirodnom cirkulacijom, između pričvrsnika i crpke ostaje premosni promjer koji odgovara promjeru punjenja. Obilaznica je opremljena kugličnim ventilom ili ventilom.

Dodatna oprema

Osim pumpe za blato, prisilni sustav grijanja mora sadržavati:

1. Prostirni spremnik. Postavlja se u bilo kojoj točki konture gdje nema turbulencije. Volumen spremnika trebao bi biti otprilike jednak 10% volumena kruga.

1. Ventil za regulaciju tlaka kako bi se spriječilo probijanje cijevi kada se ekspanzijski spremnik prelijeva.
2. Mjerač pritiska za regulaciju tlaka.
3. Automatski provjetravanje zraka.
4. Otvori za zrak (Mayevskyovi dizalice ili konvencionalni ventili) u gornjim dijelovima kruga (uključujući i prometne gužve radijatora s nižim priključkom).

sheme

Jasno je da se specifična shema sustava grijanja s prisilnim cirkulacijom određuje prvenstveno konfiguracijom kuće. Mi ćemo, međutim, dati primjere par popularnih rješenja.

U ovom dijagramu:

Ova shema je zanimljiva jer omogućuje oblikovanje dodatnog kruga niske temperature. Kako bi se smanjila temperatura, koristi se mjerena količina vode iz ravne linije kroz termostat i recirkulacija povratnog toka.

zaključak

Nadamo se da će materijal predložen čitatelju pomoći u njegovom projektiranju vlastitog sustava grijanja. U priloženom videozapisu, kao i obično, možete pronaći dodatne informacije. Sretno!
