Sustav monotube grijanja privatne kuće

U određenom razdoblju u povijesti naše zemlje, jedan od prioritetnih zadaća države bio je pružiti svim građanima pristupačno stanovanje. "Hruščov" počeo se podići diljem SSSR-a. Takve stambene zgrade imale su malu površinu apartmana i vrlo brzo su sagrađene. Kako bi smanjili troškove gradnje, izumio je niz novih shema i pribora. Isto vrijedi i za grijanje. Kako bi se smanjila potrošnja cijevi, izumio je jedan sustav cijevi. Od tada, ova jednostavna, ali vrlo učinkovita konstrukcija postala je naširoko korištena u privatnoj stambenoj izgradnji. U ovom ćemo članku opisati kako instalirati jedan kanalni sustav grijanja privatne kuće vlastitim rukama.

Pro i kontra sustava

Sustavi grijanja za jednu cijev imaju svoje pozitivne i negativne strane. Znajući ove značajke, možete točno odgovoriti na koji je jedan ili dva cijevni sustav bolji. Počnimo s profesionalcima:

1. Najvažnija prednost je ušteda. S jednim sustavom cijevi, nema potrebe za skakačima za baterije, obrnute uspone i druge elemente. To rezultira gotovo dvostrukom smanjenjem troškova cijevi u usporedbi s dvokrilnim sustavom grijanja.

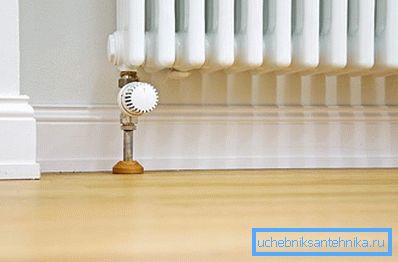

2. Moguće je regulirati protok rashladnog sredstva na svaki uređaj za grijanje bez značajnog utjecaja na rad čitavog sustava. To se postiže ugradnjom suvremenih uređaja poput balansera, kuglastih ventila i zaobilaznica, termostatskih ventila itd.

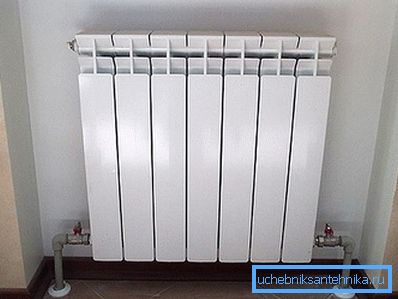

3. Druga prednost može se smatrati estetikom cijelog sustava. Budući da je broj cijevi ovdje malen, prikladno je sakriti iza lažnih zidova ili ploča.

Sve to čini sustav jednoklekne vode popularan. No, vrijedi također imati na umu da će shema svih komunikacija biti vrlo jednostavna. To omogućava samostalno ugradnju grijanja bez puno napora.

Ali čak i ovdje nije bilo bez nedostataka i ima ih dosta. Nedostaci sustava:

1. Kako bi svi grijači učinkovito radili, potrebno je osigurati dovoljan pritisak u sustavu. Ova okolnost dovodi do potrebe za instaliranjem snažnije crpke što dovodi do povećanja operativnih troškova.
2. Postavljanje same cirkulacijske crpke također može biti nedostatak. Dvocijevni sustav ne treba takvu dodatnu opremu, montiran je samo za učinkovitost.
3. Prilikom izrade sheme jednog sustava cijevi za grijanje, potrebno je osigurati mjesto cijevi tako da se rashladna tekućina drift. U praksi, ova značajka uključuje postavljanje ekspanzijskog spremnika na najvišu točku sustava. U pravilu, ovaj dodatan detalj je montiran u potkrovlju.

No, unatoč tim nedostatcima prevladava jeftinost, a sustavi grijanja s jednim cijevima najčešće se nalaze u privatnim kućama, posebno s malim stambenim prostorom.

Vrste monotube sustava

Unatoč svojoj jednostavnosti, sustav jednostupanjskog grijanja ima varijacije. U privatnim kućama možete koristiti dvije vrste:

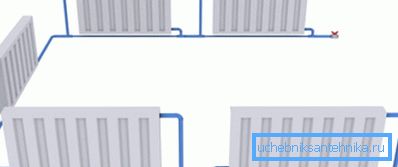

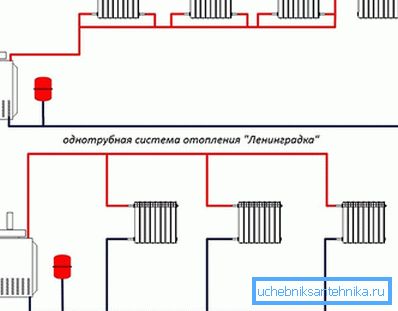

• Dosljedan ili neregulirani sustav. U tom slučaju, rashladna tekućina ulazi svaki uređaj zauzvrat, izlaz je voda s nižom temperaturom, koja ulazi u sljedeći radijator.

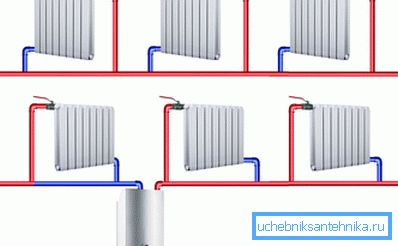

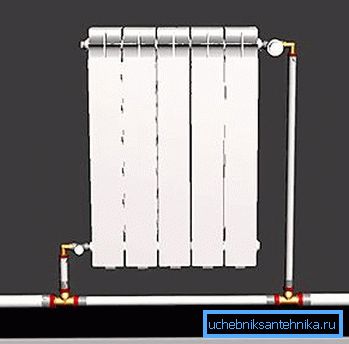

• Regulirani sustav, ljudi su ga nazivali "Lenjingrad". Ova vam opcija omogućuje podešavanje protoka rashladnog sredstva u svakom radijatoru. Uređaji su paralelno povezani s autocestom.

Prva opcija smatra se najlakšim i najjeftinijim u izvršenju. Ali to ne dopušta reguliranje protoka rashladnog sredstva, tako da baterije koje se nalaze dalje od kotla će imati nižu temperaturu. Iz tog razloga, konzistentan sustav s jednim cijevima koristi se samo za grijanje malih kuća ili pojedinih soba.

Sustav "Lenjingrad" u smislu regulacije i ujednačenog zagrijavanja svih uređaja je bolji. Ovdje postoji mogućnost reguliranja protoka rashladnog sredstva na svaki uređaj uz pomoć ventila. Takvi sustavi mogu se instalirati u kućama s velikim prostorom.

Pored gore navedenog načela, jednocjevni sustavi podijeljeni su metodom cirkulacije rashladnog sredstva. Ovdje postoje tri vrste:

• Uz prirodnu cirkulaciju. U tom slučaju, rashladna tekućina se kreće od jednog radijatora do drugog pod utjecajem gravitacije.

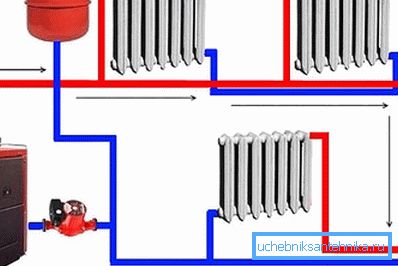

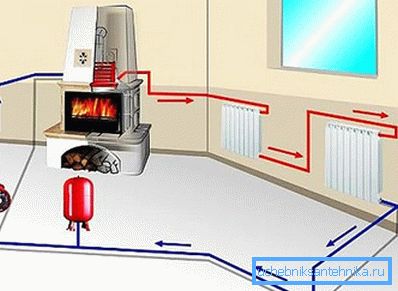

• S prisilnom cirkulacijom. Takvi se sustavi smatraju učinkovitijima od prve opcije. Za prisilnu cirkulaciju rashladnog sredstva koristi posebnu pumpu.
• Kombinirana opcija. Ugradnja se provodi prema shemi sustava s prirodnom cirkulacijom, a povećava se učinkovitost cirkulacijske crpke (preko zaobilaznice).

Prvi od ovih vrsta sustava funkcionira učinkovito samo s malom duljinom staze, zbog toga se koristi samo u kućama s malim grijanim područjem. Da bi se poboljšala cirkulacija, preporučljivo je postaviti razdjelnik za ubrzanje odmah nakon kotao. Ovaj dizajn uključuje podizanje opskrbne cijevi na metar ili jedan i pol iznad razine prvog radijatora. Također treba osigurati postavljanje otvorenog spremnika za ekspanziju smješten na najvišoj točki sustava.

Usprkos manjoj učinkovitosti, sustav s prirodnom cirkulacijom rashladnog sredstva vrlo je popularan. To je zbog ne-hlapljivosti. Ako kuća ima elektronski krovni krov, tada nestanak električne energije neće utjecati na rad sustava grijanja.

Savjet! Učinkovitija, ali istodobno, dizajn s prisilnom cirkulacijom rashladnog sredstva smatra se ovisnom o struji. Takvi sustavi mogu imati dugu konturu, a ne jedan. U potonjem slučaju, instalirane su nekoliko cirkulacijskih crpki, odvojene za svaki krug.

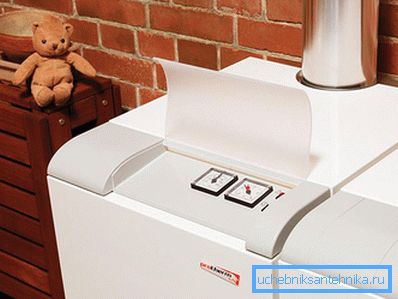

Ako u vašem području ima čestih prekida napajanja i instaliran je elektronski ovisni podni kotao, tada je poželjno instalirati kombinirani sustav s jednim cijevima. U ovom slučaju, u nedostatku struje, vaš se dom neće zamrznuti.

Instalacija sustava

Ako odlučite unijeti u svoj dom jednokratni sustav grijanja od nule, tada će primarni zadatak biti izrada sheme. Potrebno je jasno odrediti mjesto postavljanja kotla, ekspanzijskog spremnika, cirkulacijske crpke, radijatora i drugih uređaja i uređaja.

Slijed instalacije jednog sustava cijevi grijanja bit će kako slijedi:

1. Prvo, kotao je montiran. Bolje ga je postaviti na dnu zgrade, ali ne u podrumu. Ne zaboravite na mjere zaštite od požara (oko uređaja, zidovi, podovi i strop su odrezani s nezapaljivim materijalom). Zajedno s kotao opremiti dimnjak.

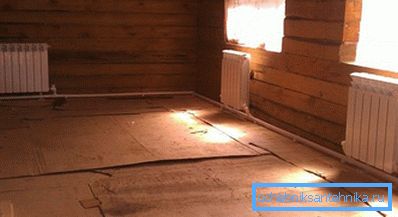

2. Zatim postavljamo podgrubu cijev iz kotla. Bolje je koristiti cijevi promjera od najmanje 25 mm. Autocesta je unaprijed postavljena u cijeloj kući, a instaliraju se radijatori, ventili i drugi uređaji za grijanje. Prilikom ugradnje nemojte zaboraviti na potrebnu nagib cijevi. Nosač topline mora se kretati gravitacijom iz kotla, proći kroz sve baterije i ponovo se vrati u kotao. Ovo je vrlo važno ako je vaš sustav s prirodna cirkulacija ili kombinirani tip. U prisutnosti crpke ne može se primijetiti pristranost.
3. Prilikom spajanja glavne cijevi na kotao, potrebno je ugraditi ekspanzijski spremnik, koji ovisi o odabranom sustavu grijanja.
4. Preporučljivo je instalirati filtere na povratnu crtu prije ulaska u kotlovnicu. To je neophodno kako bi se zaštitila sva oprema od nečistoća i nečistoća.

Ako instalirate sustav kombiniranog tipa ili prisilnom cirkulacijom rashladnog sredstva, tada crpka mora biti instalirana pomoću zaobilaznice. U prvoj varijanti takva je kombinacija obvezna, au drugoj je poželjna. Postavljanje crpke kroz zaobilaznicu omogućit će ga isključiti u slučaju popravka ili nedostatka snage, a sustav grijanja i dalje će raditi.

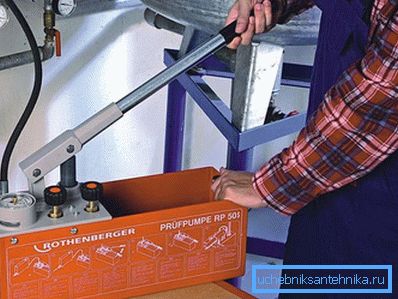

Prije početka rada morate obaviti ispitivanje tlaka. Taj se proces obavlja posebnom pumpom koja povećava pritisak u sustavu. Ako se u procesu ispitivanja tlaka održava tlak u sustavu, tada nema propuštanja i možete započeti sezonu grijanja.

video

Pogledajte video o instalaciji i instalaciji jednoglaznog sustava grijanja u privatnoj kući:

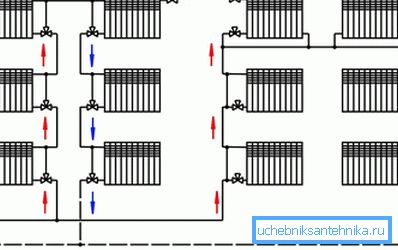

sheme
