Takve različite i tako popularne plastične cijevi:

S početkom tehničke revolucije, polimeri sve više zauzimaju naš životni prostor i gotovo ih ne mogu bez njih. Na primjer, plastične cijevi za gašenje požara (izrađene od polipropilena) čuvaju našu sigurnost. Također, polipropilen, polivinil klorid i polietilen isporučuju vodu u našu kuću, služe za odvod kanalizacije i transportne rashladne tekućine u sustavima grijanja. Naravno, za primjenu svake od njih ima svoje vlastite upute, omogućujući vam da kretati operativnim tlakom, parametrima temperature i mjestom ugradnje.

polipropilen

Opće značajke i nomenklatura

Napomena. U tehničkoj dokumentaciji, različite vrste materijala imaju svoje skraćeno označavanje. Tako polipropilen ima kraticu PPR (PPRC) ili PP, polivinil klorid - PVC i polietilen - PE. Osim toga, PE cijevi mogu biti HDPE ili LDPE - niski ili visokotlačni polietilen.

Trenutno je uporaba plastičnih cijevi vrlo snažno pritisnuta položaj metala na tržištu. Za domaću distribuciju vruće i hladne vode, kao i grijanje, najviše je potražnja polipropilena, koje ima svoje vlastite modifikacije.

Kada kupujete, možete vidjeti da su PPR, PP-1, PP-2, PPB ili PPRC označeni umjesto PPR kratice na cijevi. Trebali biste znati da su PPH i PP-1 homopropilen, tj. Prva generacija materijala (to je još gore). Sada se proizvodi slučajni kopolimer pa ako vidite znakove PP-2, PPB ili PPRC, možete biti sigurni u kvalitetu.

Osim toga, svaka cijev ima slova PN, koja su vezana za brojeve koji pokazuju nazivni tlak u rešetkama pri temperaturi vode od 20 ° C (sve PPR karakteristike se broje točno od ove temperature).

Dakle, postoje izmjene PN10, PN16, PN20 i PN25. Za hladnu vodu PN10 i PN16, te za toplu vodu i grijanje PN20 i PN25.

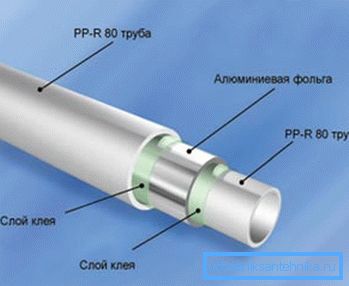

Ovdje ne samo da debljina stijenke igra ulogu nego i ojačanje cijevi (njihova je cijena naravno veća), koja se provodi aluminijskom folijom ili staklenim vlaknima.

• Za hladnu vodu, temperatura nikad ne raste iznad 20 ° C, upotrijebite modifikaciju PPR PN10. Također može izdržati 45 ° C, ali s produženim zagrijavanjem od takve temperature, cijev se jednostavno deformira.

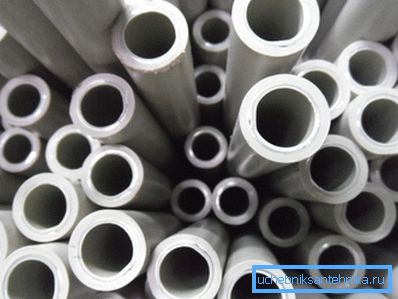

Radni tlak je 1,0 MPa (10,2 kg / cm²). Ova modifikacija je u prodaji s vanjskim dijelom od 20 mm do 110 mm, duljine - 4000 mm. Zajedno s promjerom, debljina stijenke također varira, koja može varirati od 2,3 mm do 10 mm.

• Slično tome, za hladnu vodu, temperatura koja nikad ne raste iznad 20 ° C, koristite modifikaciju PPR PN1. Za razliku od prethodnog modela, ovaj proizvod može izdržati 60 ° C, ali s produženim zagrijavanjem, deformacija se i dalje javlja. Radni tlak - 1,6 MPa (16,3 kg / cm²).

Ova modifikacija je u prodaji s vanjskim dijelom od 20 mm do 110 mm, duljine - 4000 mm. Debljina stjenke - od 2.8 mm do 15 mm.

• Za vruću vodu i grijanje koristi se ojačana modifikacija PN20. Ovdje je radna temperatura od 80 ° C dopuštena (kratko vrijeme - 110 ° C). Takva cijev često se naziva univerzalna, jer čine sve ožičenje (topla / hladna voda i grijanje).

Dopušteni pritisak je ovdje 2,0 MPa (20,4 kg / cm²), vanjski promjer od 20 mm do 110 mm, debljina stijenke 3,4 mm do 18,3 mm, dužina - 4000 mm.

• Ojačana modifikacija PN25 dizajnirana je za visoki radni tlak u sustavu.. Neprekidno održava 2,2 MPa (25,49 kg / cm²) i nominalnu temperaturu od 95 ° C (kratkotrajno do 150 ° C). Vanjski promjer je od 20 mm do 110 mm (rijetko 125 mm), debljina stijenke je od 3,4 mm do 18,3 mm. Takve se cijevi najčešće koriste za centralizirano grijanje, gdje je moguće visoki tlak u sustavu (osobito u visokim zgradama).

Napomena. Cijevi za ojačanje obično su položene u sredini zida, ali ponekad to ne čini. Na primjer, u PN25 - folije mogu biti bliže površini i moraju se očistiti tako da ne ometaju prianjanje prilikom zavarivanja s priključkom.

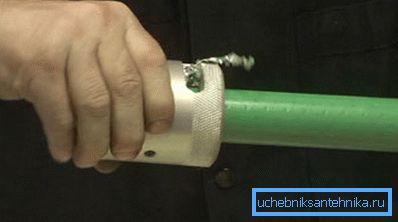

To je vrlo nezgodno to učiniti s nožem, jer je potrebno prethodno očistiti gornji sloj polipropilena. U tu svrhu nalazi se aparat za brijanje, postupak čišćenja koji vidite na fotografiji.

Dodatna oprema

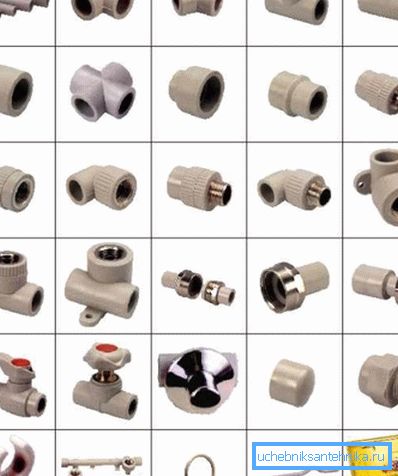

Postoje i pribor za plastične cijevi koji osiguravaju njihovu instalaciju i funkcionalnost - to su elementi, udarci, slavine i, naravno, električni lemljenje s duraluminskim mlaznicama (eventualno teflon premazom) različitih promjera.

Dakle, među spojevima postoje čipovi, kvadratići, spojke, čepovi, kutovi od 32, 45? i 90 °, američki i konvencionalni navojni elementi. Osim tih dijelova, za optimalno slaganje kada se cijevi prelaze, postoje kratke usisne mlaznice koje se izrezuju pomoću spojki, a umjesto metala, polupropilenski kuglasti ventili, koji imaju vijek trajanja ne manje od 50 godina i iznad samih cijevi.

Napomena. Neki su zainteresirani za otklanjanje ekscentričnog materijala iz plastične cijevi, ako je njezin gornji dio prekinut i nemoguće ga je uhvatiti ključem ili kliještama. Ta je situacija teška, stoga morate upotrijebiti heksadecimalni oblik, ili rezati spline s datotekom i odvijati malim ključem.

Metalloplast

Osnovni parametri

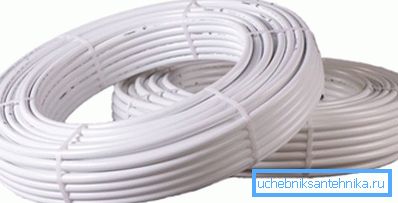

Cijevi od laminata na bazi metala uglavnom se koriste za distribuciju hladne vode i raspored toplovodnih podova, iako se u nekim slučajevima koriste i za vanjsko grijanje.

• Vanjski promjer može biti 16 mm, 20 mm, 26 mm, 32 mm, 40 mm i 63 mm, ali najpopularniji dio može se nazvati 16-20 mm.
• Lameliran na bazi metala ima vrlo nisku toplinsku vodljivost (1300 puta manje bakra), može se raditi pri radnom tlaku od 10 bara i nominalnom temperaturom od 0-95 ° C (kratko vrijeme - 110 ° C).
• Za najčešći poprečni presjek, debljina stijenke iznosi 2-2,25 mm, dok će se sloj aluminijske folije istodobno debljati 0,2-0,24 mm. Na 1 linearni metar s promjerom od 16 mm iznosi 0,113 litara, a na 20 do 1,011 litara.
• Koeficijent ekspanzije metalne plastike, bez obzira na promjer od 0,2610-4 po C, i toplinska vodljivost od 0,43 W / m * K.

Cijevi i spojnice

Metalna plastična cijev se sastoji od tri sloja fiksirana zajedno ljepilom: unutra se nalazi sloj visokotlačnog polietilena (LDPE), a zatim aluminijska folija i izvan sloja niskotlačnog polietilena (HDPE). Ako kupujete materijal za postavljanje sustava podnog grijanja, obratite pažnju na foliju - taj sloj mora biti bešavna ili omotana preklapanja

Savjet! Ako vidite šav na čišćenju HDPE-a, takvu cijev za grijanje ili vruću vodu ne smijete uzimati. Osim toga, kako bi se spasili neki proizvođači, oni ne lijepe foliju PE-u - to je znak loše kvalitete i takav metalni laminat prikladan je samo za hladnu vodu.

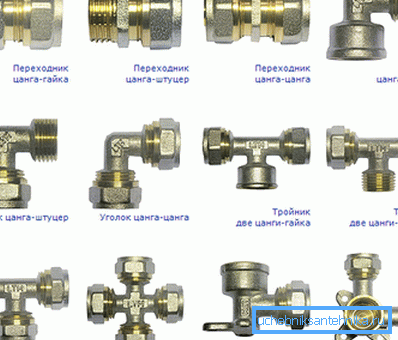

Kao i drugdje, postoje dijelovi za plastične cijevi - to su razni elementi za spajanje i ožičenje, uzorci kojih vidite na slikama. Ali ti su spojevi slaba točka.

Ako je radni vijek cijevi od metala i plastike 10-15 godina, bez obzira na vlažnost prostorije, tada mjedeni spojevi ne preživljavaju uvijek ovo razdoblje - rasprsnuti. Posebno je opasno zapečatiti ih gipsom ili kistom - apsolutno svi vodoinstalateri u takvim slučajevima preferiraju polipropilen u metalni laminat.

Polivinil klorid

Za ugradnju kanalizacijskih i zračnih kanala (ventilacija) koriste se netopivne PVC cijevi promjera 32 mm, 50 mm i 100 mm, duljine od 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm i 2000 mm.

Za vanjsku kanalizaciju koristi se veći dio - 150 mm, 200 mm, 250 mm i 300 mm, a osim toga se izrađuju cijevi za pijesak i artesijske bunare koje osiguravaju zadržavanje tla od urušavanja.

Spajanje kanalizacijskih cijevi vrši se na trošak pribora, koji se proizvode u sljedećim oblicima: spojke, kut (32?, 45?, 90?), Utikači, revizije, čajevi, kvadranti, smanjenje PVC-a ili gume (za prebacivanje s jednog promjera na drugi) , Tu su i složeni elementi koji mogu sadržavati nekoliko opcija. Mrežice za brtvljenje mogu se koristiti za spajanje crijeva kućišta ili jednostavno vanjske i unutarnje niti na njihovim krajevima.

Napomena. Treba napomenuti da je popravljanje plastičnih cijevi s vlastitim rukama puno lakše raditi nego kada radite s metalima. To je također jedan od razloga za odabir plastike.

zaključak

Unatoč općem poznavanju koje ste već primili nakon čitanja ovog materijala, plastične cijevi mogu imati neke nijanse u parametrima - to ovisi o proizvođaču. Stoga se kod kupnje uvijek posavjetujte s prodavateljem ili pažljivo pregledajte dokumentaciju. Kao dodatak gore navedenim preporukama, nudimo vam videozapis u ovom članku koji će vas detaljnije upoznati s ovom temom.
