Tehničke karakteristike polietilenske cijevi: pro i kontra u

U rasporedu vodoopskrbnih sustava i sustava tlaka otpadnih voda koriste se gotovo svi promjeri polietilenskih cijevi. Istovremeno, većina stručnjaka bilježi visoke performanse ovog materijala, omogućujući dizajn pouzdanih i izdržljivih komunikacija.

U ovom ćemo članku nastojati provesti sveobuhvatnu analizu tehničkih svojstava proizvoda izrađenih od polietilena, privlačeći pozornost na njihove prednosti i nedostatke, posebno u pogledu postavljanja cjevovoda vlastitim rukama, bez upotrebe sofisticirane opreme.

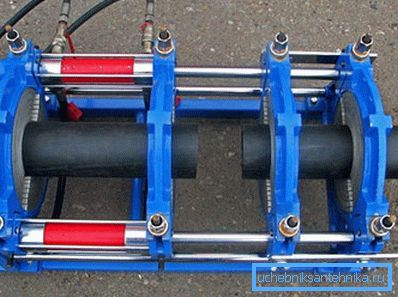

Samo uz pravi izbor modela sustav može osigurati potrebnu granicu sigurnosti.

Značajke materijala

Da bi se shvatilo kako maksimizirati uporabu polietilenskih proizvoda u dizajnu i instalaciji komunikacija, potrebno je najprije proučiti sam polimer.

Ova tvar ima sljedeća operativna svojstva:

  • Materijal je otporan na mehanička opterećenja, kemijske reagense, kao i na učinke ultraljubičastog zračenja. Ovaj skup prednosti pruža cjevovode s marginom sigurnosti i dugim vijekom trajanja (do 50 godina).
  • Cijevi od ovog polimera imaju nisku gustoću - do 0,96 g / cm3. Zbog toga je težina polietilenskih cijevi sasvim prihvatljiva, a komunikacije pokazuju relativno malo opterećenja na nosivim strukturama.
  • Što se tiče ocjena, u proizvodnji cjevastih proizvoda, najčešće korištene vrste su gušće PE80 i PE100. Upotreba PE32 i PE63 donekle su ograničena njihovim slabim mehaničkim svojstvima.

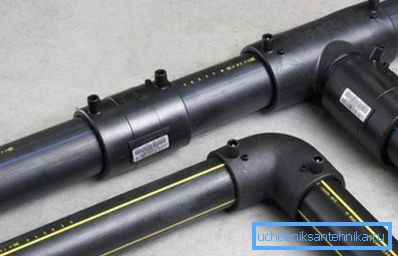

Za montažu se koriste posebni elementi.
  • Podložno poštivanju proizvodne tehnologije, materijal je značajan zbog svoje znatne toplinske otpornosti, kao i zbog neznatnog koeficijenta toplinske ekspanzije.
  • Još jedan plus je velika elastičnost. Mogućnost savijanja čak i prilično kratkog segmenta olakšava instalaciju.

Obratite pažnju! Elastičnost PE-cijevi ima nedostatke. Glavni je da se, nakon savijanja, za razliku od metalno-plastičnih vrsta, prilično brzo vraća u oblik, stoga je za ugradnju cijevi nužno okretati armature.

Cijena materijala je također vrlo pristupačna. U načelu, ako je potrebno, tržište može pronaći jeftinije i skuplje opcije, tako da se s financijske točke gledišta polietilen ponaša kao neka vrsta "zlatne sredine".

Svojstva cijevi

Dimenzije, težina i oznaka

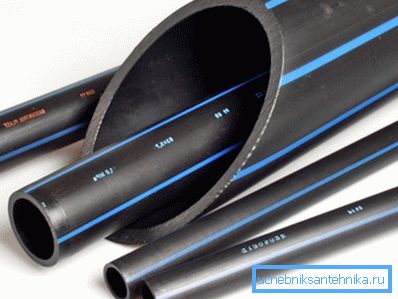

Raspon proizvoda je prilično opsežan.

Jedna od prednosti opisanog proizvoda je relativno velika sekta veličine.

Raspon dijelova uključuje vrste promjera od 10 do 1200 mm:

  • Najslabiji modeli koriste se za uređenje vodovodnih cijevi.. Primjerice, polietilensku cijev od 32 mm može se dobro koristiti za postavljanje glavnog vodoopskrbnog sustava u privatnoj kući, ali je praktičnije načiniti ožičenje vodoistocima elemenata s poprečnim presjekom od oko 20 mm.
  • Za ugradnju kanalizacijskih sustava koriste se deblje cijevi (do 100 - 150 mm). U tom slučaju najčešće se takva komunikacija oblikuje prema vrsti pritiska, budući da se za slobodni protok tekućine mogu koristiti jeftinije modeli polipropilena ili polivinil klorida s oblikovanom vezom.
  • Polietilenska cijev 300 - 1200 mm - izvrstan izbor za polaganje komunikacije s vodom. Glavna poteškoća u ovom slučaju će biti raspored zglobova, jer se obično koristi profesionalna oprema za rješavanje ovog problema.

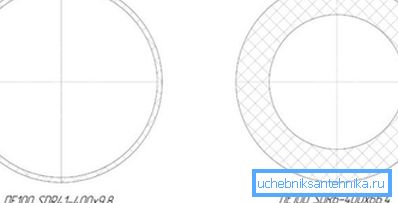

Dijagram koji pokazuje omjer promjera do debljine stijenke

Drugi parametar koji treba uzeti u obzir uz poprečni presjek je SDR. Ova vrijednost pokazuje omjer promjera proizvoda na debljinu stijenke. Što je SDR manji, to je veća čvrstoća cjevovoda, ali istodobno veći opterećenje na nosivoj podlozi.

Težina polietilenske cijevi od 1 m uvelike ovisi o ovom parametru. U tablici ćemo dati neke primjere:

SDR -11, tlak do 1MPa SDR - 21, tlak do 0,5 MPa
Promjer, mm Debljina stijenke mm Težina, kg Promjer, mm Debljina stijenke mm Težina, kg
20 2 0.12 40 2 0.23
32 3 0.28 50 2.4 0.42
40 3.7 0.43 75 3.6 0,81
50 4.6 0.67 90 4.3 1.19
75 6.8 1.49 160 7.7 3.79
90 8.2 2.15 280 13.4 11.52
160 14.6 6.79 400 19.1 23.38
280 25.4 20.7 500 23,9 36,5

Obilježavanje polietilenskih cijevi, koje se nanosi na vanjsku površinu proizvoda, nužno uključuje sljedeće oznake:

  • Označite upotrijebljeni polietilen.
  • SDR vrijednost.
  • Vanjski promjer
  • Debljina stijenke
  • Također može naznačiti standard pomoću kojeg je cijev proizvedena i njezina svrha.

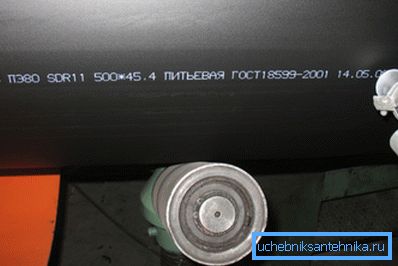

Označavanje u proizvodnji

Na primjer, proizvod s oznakom "PE80 - SDR11 - 45.4 drinking GOST 18599-2001" je cijev za opskrbu pitkom vodom, od polietilena PE80. Vanjski promjer je 500 mm sa debljinom stjenke od 45,4 mm i odgovarajućim SDR-om.

Temperatura i tlak

Najvažniji parametri, na koje stručnjaci za vodoopskrbu preporučuju pažnju, su pokazatelji temperature i vrijednost pritiska.

Što se tiče temperature, sve ovisi o vrsti materijala koji se koristi:

  • Niskotlačni polietilen, od kojeg se proizvodi većina proizvoda, može se primijeniti u rasponu od 0 do +400C. Kad se ohladi na -10 ° C0C materijal postaje krhki, a pregrijavanje uzrokuje deformaciju.

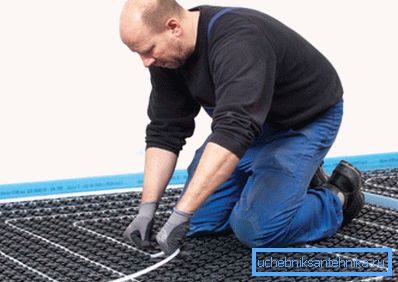

Proizvodi od umreženog polietilena mogu se koristiti u sustavima grijanja
  • Povezan polietilen je izdržljiviji, tako da cijevi od ovog materijala mogu izdržati radne temperature do + 90-950S.

Obratite pažnju! Točenje na 130 je tipično za većinu marki.0C, ali ne biste trebali koristiti proizvode na takvim ekstremnim temperaturama: prva će patiti od veznih čvorova.

  • S obzirom na pritisak, ovdje kao glavni parametar dolazi gore spomenuti omjer SDR. U pravilu masovni modeli mogu raditi u rasponu od 0,25 MPa (SDR-41) do 2 MPa (SDR-6).

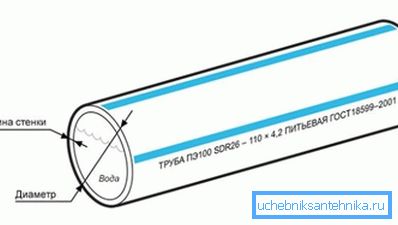

Što je manji omjer presjeka do debljine stijenke, to je veći pritisak koji će sustav izdržati.

Ostale opcije

Odabir proizvoda za uređenje vodoopskrbe ili kanalizacije, morate razmotriti druge parametre.

Najvažniji u ovom slučaju su sljedeći:

  • Koeficijent hrapavosti polietilenskih cijevi obično ne prelazi 0,005 mm. Takva glatka unutarnja površina omogućava postizanje potrebne propusnosti s mnogo manjim promjerom. Zato pri zamjeni čeličnih cijevi s PE proizvodima, sekcije se obično koriste manjim stupnjem (na primjer, umjesto 40 mm umjesto 32 mm).

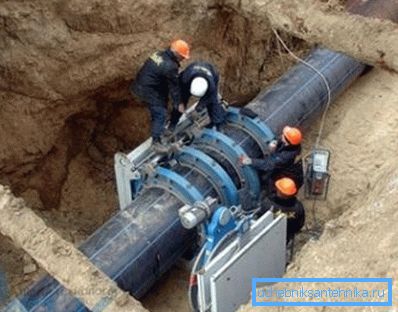

Za komunikacije postavljene dubine (na slici), krutost prstena je od najveće važnosti
  • Za podzemne kanalizacijske mreže i vodovodnu mrežu, krutost prstena polietilenskih cijevi je od ključne važnosti. Ova vrijednost određuje koliko se učinkovito suprotstavlja tlačnom opterećenju tla. Ovaj parametar označen je SN indeksom i u našem slučaju može biti u rasponu od 2 do 8. Cijevi s SN8 potpuno podnose tlak u 6 metara tla, jer se mogu koristiti u najtežim uvjetima, na primjer, pod autocestama.

zaključak

Naravno, to nije korak-po-korak uputa o odabiru proizvoda, već samo opis najvažnijih parametara. S druge strane, razumijevanje radnih karakteristika cijevi, lako možete pronaći varijantu koja najviše odgovara postavljenom zadatku prije vas. Za detaljnije proučavanje materijala preporučujemo da se upoznate sa videom u ovom članku.
