Toplinska izolacija cijevi: borba protiv zamrzavanja i

Toplinska izolacija cjevovoda toplinskih mreža, kao i sustava za opskrbu vodom i odvodnjavanje je praktički obavezna. To je zbog činjenice da kada se kreću kroz cijevi, njihov sadržaj može biti izložen niskim temperaturama (postoji opasnost od zamrzavanja) ili gubljenja toplinske energije.

Kako bi to izbjegli, stručnjaci koriste različite metode, od kojih će najpopularniji biti raspravljani u našem članku.

Osnove izolacije

Potreba za obavljanjem posla

Sve mjere izolacije cjevovoda provode se s jednim specifičnim ciljem - kako bi se smanjio utjecaj vanjskih čimbenika na sadržaj cijevi.

Međutim, ovisno o situaciji, nijanse mogu varirati:

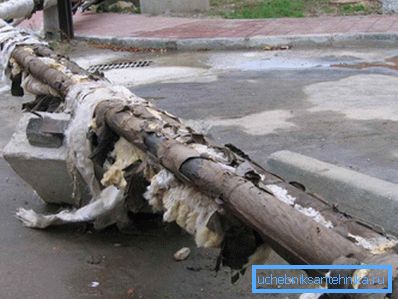

• Ako govorimo o opskrbi toplom i toplom vodom, potrebno je minimalizirati gubitke energije tijekom transporta rashladnog sredstva.. Dok vruća voda dospijeva iz cjevovoda iz kotlovnice u kuću (pogotovo zimi), ohladit će se za oko 10-15⁰C. Sukladno tome, financijski gubici će također biti znatni.

• Osim toga, važna je i toplinska izolacija cijevi za toplu vodu u stambenim i industrijskim prostorijama.. Montira se kako bi se ljudi zaštitili od opeklina u kontaktu s grijanim zidovima komunikacijskih krugova.
• S hladnom vodom i kanalizacijskim sustavom imamo malo drugačiji problem.. Kada se temperatura zraka smanji, rizik zamrzavanja tekućine u cijevima raste, što u ranijim fazama dovodi do slabljenja tlaka, a potom do potpune blokade.

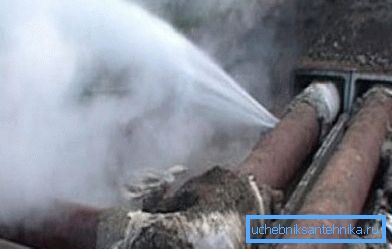

• Ako pokušavate koristiti sustav u kojem nastaje ledeni blok, cijev se može probiti. sa svim posljedicama (u doslovnom i figurativnom smislu).

Zapravo, niže opisane metode koriste se za rješavanje ovih tri problema.

Pristupi rješavanju problema

Zaštitite cjevovode od ekstremnih temperatura i vanjskih utjecaja na nekoliko načina:

• Prvo, kanalizacijske cjevovode (fekali i olujne kanalizacije), kao i vodoopskrbni sustav mogu se opremiti aktivnim sustavima grijanja. Takvi sustavi su grijaći kabeli koji su montirani na vrh cijevi ili umetnuti u njegov lumen i spojeni na električnu mrežu.

Obratite pažnju! Ako se neprekidno koristi, priručnik preporučuje uporabu samoregulirajućih žica koje se ne pregrijavaju i ne gori, jer se automatski isključuju kada se pojavi prekomjerno zagrijavanje.

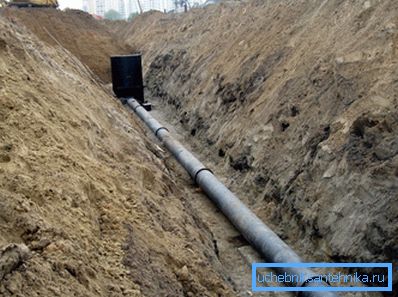

• Drugo, cijevi se mogu postaviti na takav način da imaju minimalan kontakt s niskim temperaturama. Obično za tu svrhu sve komunikacije su pokopane u zemlji ispod razine zamrzavanja.

• Također, ova skupina metoda uključuje polaganje cjevovoda u podzemnim zatvorenim trakama: sustav se nalazi u relativno izoliranoj zračnoj komori, zrak u kojem se mnogo sporije hladi.
• Međutim, sposobnost "skrivanja" cijevi ispod zemlje nije uvijek. Zato se u većini slučajeva koristi toplinski izolacijski krug od poroznih materijala. Ovaj krug djeluje kao zona međuspremnika, sprečavajući gubitke topline vruće tekućine i štiteći hladnu vodu i odvodeći od zamrzavanja.

Upravo ta metodologija posvećuje našu detaljnu recenziju.

Regulacijsko naselje

Osnovni dokument kojim se reguliraju materijali i metode korištene u toplinskoj izolaciji raznih komunikacija je SNiP 2.04.14-88. U ovom se standardnom obliku prikuplja tehnologija izolacije, kao i osnovni zahtjevi koji se postavljaju na zaštitne krugove.

Ako analizirate glavne odredbe ovog dokumenta, SNiP o toplinskoj izolaciji opreme i cjevovoda sadrži sljedeće preporuke:

• Zagrijavanje mora biti obvezna komponenta bilo kojeg sustava, bez obzira na temperaturu rashladnog sredstva.
• Za opremu toplinsko izolacionog sloja, i gotovih (u nastavku ćemo govoriti o značajkama sustava "cijevi u cijevi") i mogu se koristiti montažne konstrukcije.
• Kod postavljanja izolacije, neophodno je osigurati zaštitu metalnih dijelova od korozije, jer se u tom slučaju hrđa širi mnogo brže.

• Optimalni je višeslojni dizajn kruga, koji uključuje samu izolaciju, pričvršćen uz pomoć zatvarača, parne barijere i zaštitnog sloja metala, gustog polimera ili netkanog materijala. U nekim slučajevima predviđa se ugradnja konture armature, čiji je glavni zadatak zaštititi porozne materijale od drobljenja i spriječiti deformiranje cijevi.

Također u dokumentu su formule kojima se izračunava debljina svakog sloja. Podaci o minimalnoj dopuštenoj snazi ​​(za SNiP) kruga za toplinsku izolaciju prikupili smo u donjoj tablici:

Valja napomenuti da je glavni dio zahtjeva navedenih u standardu uređen rasporedom grijanja velikih kapaciteta, kao i glavnih sustava vodoopskrbe i kanalizacijskih cijevi. Ali čak i ako radite na izgradnji vodoopskrbnog sustava ili kanalizacijskog sustava vlastitim rukama, upoznajte se s ovim dokumentom i, ako je moguće, upotrijebite podatke koji su u njemu prilikom projektiranja i instaliranja.

Pregled materijala

Polimerni materijali

Govoreći o materijalima koji se koriste za smanjenje gubitka topline, na prvom mjestu obično mislimo na pjenaste polimere. To je sasvim razumno, jer raspon takvih proizvoda je vrlo širok i stoga neće biti teško odabrati onu vrstu koja je najprikladnija za našu situaciju.

Prije svega, takvi skladbi zaslužuju pozornost:

• PE pjena. Ova izolacija karakterizira visoka poroznost, niska gustoća i relativno niska mehanička čvrstoća. Obično PE izolacija od pjenaste cijevi izrađena je u obliku duguljastih cilindara s prorezom, što omogućuje brzu instalaciju čak i bez posebnih vještina. Nedostaci izolacije OZO obično uključuju brzo trošenje zbog mehaničkih oštećenja i niske otpornosti na toplinu.

Obratite pažnju! Kako bi se olakšalo postavljanje poklopaca i kako bi se spriječilo uklanjanje materijala, treba odabrati model čiji promjer odgovara promjeru cijevi.

• Stiropor. Niska je elastičnost i znatna snaga, jer se proizvodi u obliku "ljuske" nekoliko segmenata. Za spajanje dijelova na njihovim rubovima, brave s vršcima i utorima izrađuju se, što vam omogućuje da napravite bez spajala i riješite se "hladnih mostova". To je skuplja pjena, ali i služi ponekad duže.

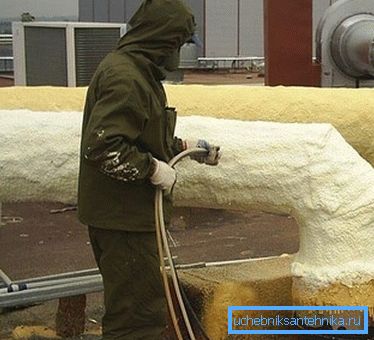

• Poliuretanska pjena. Obično se koristi za proizvodnju unaprijed instalirane izolacije, ali se može koristiti u svakodnevnom životu. Dostupan u obliku "školjke" od dva ili četiri segmenata, kao iu obliku izolacijske pjene. Raspršivanje poliuretana omogućuje vam učinkovitu izolaciju komunikacija najsloženijih oblika, dok je dobivena ljuska zapečaćena.

Savjet! Kod poliuretanske pjene nakon polimerizacije ne uništava se pod utjecajem ultraljubičastog zračenja, obložena je bilo bojom ili netkanom tkaninom. Prilikom odabira materijala vrlo je važno osigurati dovoljnu propusnost pare.

Vlaknasti materijali

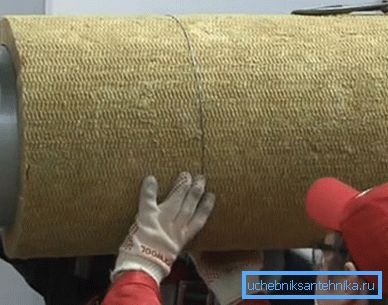

Ne manje (i u nekim slučajevima više) popularni nego polimerni izolatori su izolacijski materijali koji se temelje na mineralnoj vuni i njenih derivata.

Imaju takve prednosti:

• Niski koeficijent toplinske vodljivosti, koji osigurava jedinstvena unutarnja struktura koju tvori mnoštvo vlakana.
• Izuzetna otpornost na vanjske čimbenike, naime toplina, ulazak kiselina, lužina, ulja itd.

Obratite pažnju! Dodatni plus je da školjka mineralne vune ne šteti glodavcima.

• Mogućnost održavanja oblika bez postavljanja dodatnog okvira.
• Razumna cijena.

Istodobno treba napomenuti da je tijekom ugradnje takvih izolacijskih krugova neophodno osigurati da se materijal ne smanji i pouzdano se štiti od vlaženja, budući da ti učinci mogu značajno smanjiti djelotvornost njegovog rada.

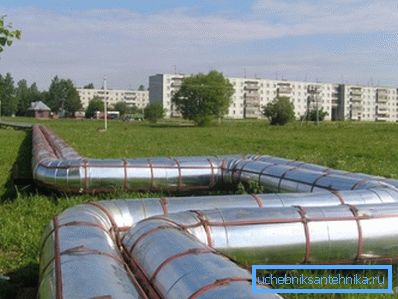

Oba mineralne vune i polimerne izolacijske školjke često osiguravaju metaliziranu prevlaku od aluminijske ili čelične folije različite debljine. Ova obloga djeluje kao toplinski štit, odražava infracrveno zračenje i smanjuje rasipanje topline u atmosferu.

Konstrukcije visoke gustoće

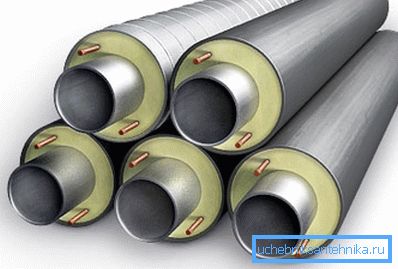

Konačno, odvojena skupina sastoji se od predizoliranih cijevi za toplinske mreže (sustav "cijevi u cijevi"). Dolaze s već montiranim kućištem za uštedu topline, a zadatak gospodara je samo kombinirati sve pojedinosti u jedan sustav.

Glavne komponente izgradnje takvih cjevovoda su:

• Baza je metalna ili polimerna cijev. Djeluje kao element nosača cijelog sustava, može se proizvesti pomoću bešavne tehnologije ili zavarivanjem.
• Izolacijski sloj, koji je najčešće izrađen od pjenastog poliuretana (PUF). U pravilu se nanosi na cijev prema tehnologiji punila ispunjavanjem posebnog oplate s rastopljenom masom.
• Zaštitni poklopac Izrađuje se iz polietilena (cijevi PPU PE) ili pocinčanog čelika (PPU OTs). Prva varijanta namijenjena je za polaganje u zemlju nekanalnom tehnologijom, drugi je za postavljanje na otvoreni zrak.
• Osim toga, žice za daljinsko upravljanje - bakreni vodiči, koji omogućuju određivanje stanja cijele cijevi i precizno lokaliziranje područja gdje je izolacija ili potporna struktura oštećena, često se postavljaju u debljinu izolacije poliuretanske pjene.

Cijevi se isporučuju iz tvornice potpuno sastavljene i zavarene. Toplinsko izolacijski krugovi se kombiniraju ili uz pomoć posebnih crijeva za zagrijavanje topline ili obloženim spojkama mineralne vune s folijskim slojem.

Savjeti za samostalno postavljanje

Složenost procesa uređenja izolacije uvelike ovisi o skali rada. Ako se unutar privatne kuće možete nositi u samo nekoliko sati, tada ćete morati raditi prilično teško pri polaganju autoceste.

U nastavku dajemo upute u kojima ćemo pokušati uzeti u obzir sve ključne točke.

Započinjemo opis tehnologijom izolacije cijevi koje su položene van.

Mi služimo podzemnom dijelu kako slijedi:

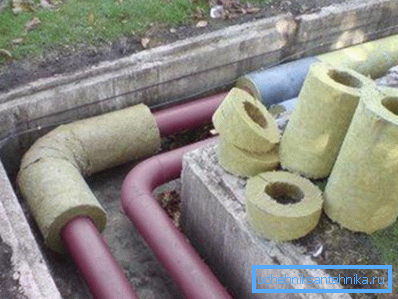

• Na dnu rova ​​ležala su kanali za odvodnju od betona s visokim otporom vode.
• Stavljamo cijevi u ladicu, pažljivo brtvljenje zglobova.
• Odozgo stavljamo pokrivače toplinske izolacije, a zatim pakirajemo proizvode s paropropusnim stakloplastikom. Za pričvršćivanje koristite posebne polimerne stezaljke.
• Zatvorimo poklopac posudom, nakon čega ga prekrivamo zemljom koja je uklonjena iz rova. Poželjno je postaviti smjesu od glina i pijeska u jaz između zidova ladice i ruba jarka, nakon čega slijedi zbijanje.
• Ako se ladica ne koristi, cijevi se polože na sloj kompaktnog tla punog pijeska i šljunka.

Rad na toplinskoj izolaciji vanjskog plinovoda izgleda malo drugačije:

• Za početak, očistite sve dijelove hrđe, uklonite ih metalnom četkom.
• Tada cijevi obrađujemo antikorozijskim sredstvom.

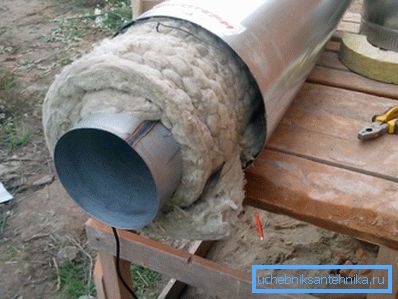

• U sljedećoj fazi smo ili ugradili polimerni "ljuska", ili svaku cijev omotamo izolacijom od role mineralne vune.

Obratite pažnju! Također možete nanijeti sloj poliuretanske pjene ili nekoliko slojeva keramičke izolacijske boje. U slučaju izolacije boje postoji prilika za uštedu na antikorozivnom tretmanu.

• Na isti način kao u prethodnom slučaju, postavili smo zaštitni sloj, samo ovdje se također može upotrijebiti folijski obloženi film s pojačalom polimera.
• Za pričvršćivanje cijele strukture koristimo čelične ili plastične stezaljke.

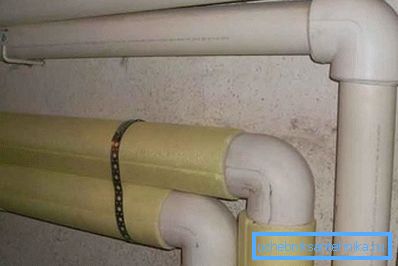

Najlakše je zagrijati unutarnje cjevovode: stavljamo školjke polietilenske pjene na odgovarajući promjer na njih i učvrstimo ih folijom ili plastičnim zatvaračima.

zaključak

Toplinsku izolaciju opreme i cjevovoda treba provesti prema standardnoj shemi uz uporabu odgovarajućih materijala. Samo u ovom slučaju vruća voda će ostati vruća sve do kotla do kuće, a hladna voda neće zamrznuti ni u ekstremnoj hladnoći. Detaljnije, o pitanjima izolacijske komunikacije raspravlja se na videu u ovom članku.
