Trgovačka cijev - univerzalni građevinski materijal

20-01-2018
Cijevi

Cijevi profila imaju niz korisnih značajki koje donekle šire opseg njegove upotrebe u usporedbi s kružnim odsječkom. Posebno, ravna površina olakšava ga koristiti za instalaciju različitih struktura. Također, zbog svojeg oblika, olakšava se proces povezivanja pojedinih elemenata u složene strukture.

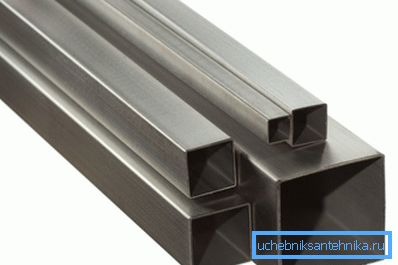

Kvadratne cijevi različitih veličina

Opće informacije

Takav cjevovod može se proizvesti i od čelika i plastike, na primjer iz PVC-a.

Materijal u velikoj mjeri određuje opseg uporabe valjanih proizvoda, a moguće su sljedeće mogućnosti:

  • čelična cijev ovog oblika nije pogodna za organizaciju sustava za opskrbu vodom ili grijanja. Ali to se može koristiti za stvaranje kosture cijevi različitih poprečnih presjeka, pa čak i za proizvodnju namještaja sa svojim vlastitim rukama. Relativno mali presjek može se koristiti za pokrivanje velikih raspona, to farma se proizvode i velike veličine može se koristiti kao ležaj elemente, kao što su stupovi;

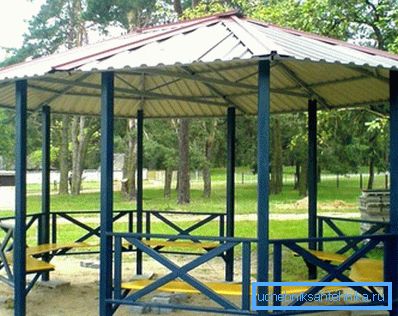

U ovom primjeru, sjenice su izrađene od četvrtaste cijevi.
  • Četvrti plastični cijevi, naravno, nemaju čvrstoću metala, stoga je područje njihovog korištenja ograničeno dopuštenim opterećenjem. Na primjer, plastične cijevi mogu se koristiti za bradavice pojilica sustave za perad. Veće veličine mogu biti izrađene od plastike rack kućišta kao kabelske police, zračnih kanala, itd D.
Na foto - plastičnoj četvrtastoj cijevi

Upotreba valjanog čelika u ASG

Korištenje takvog plinovoda u industrijskoj konstrukciji je nešto drugačije od konstrukcije pojedinca. Prije svega, ljestvica zadataka i opterećenje na strukturi. S obzirom na popularnost valjanih proizvoda, smatrat će se detaljnijim regulatornim zahtjevima i njihovom upotrebom.

Regulatorni dokumenti

GOST za četvrtaste cijevi sadrži osnovne zahtjeve za geometrijske dimenzije, tolerancije za njih, a standardne veličine su označene u asortimanu.

Situacija s regulatornim dokumentima razlikuje se ovisno o materijalu:

  • za čelične cijevi može se podijeliti u 3 osnovne standardne GOST 8639-68, 8639-82 i GOST GOST 30.245-2003. Potonji dokument objedinjuje osnovne informacije ne samo na trgu, ali u pravokutnog presjeka. U istim dokumentima možete pronaći težinu po metru kvadratne cijevi;
Kvadratne veličine cijevi
  • kao i za plastične cijevi, kao takav, regulatorni dokument za njih ne postoji. Stoga se neophodno više oslanjati na informacije proizvođača.

Upotreba cjevovoda profila

U pojedinačnoj izvedbi obično se koriste male veličine. U ovom slučaju, njegov je opseg ograničen na okvir cijevi ispod staklenika ili stalci za ugradnju ograde. Istodobno, opterećenje na njemu je relativno mala, tako da težina četvrtaste cijevi ne igra veliku ulogu.

U industrijskoj izgradnji, takav materijal dozvoljava nekoliko puta da se smanji vrijeme provedeno na izgradnji građevina. Osobito je vrijedna činjenica da se može koristiti za pokrivanje značajnih raspona. Ova tehnika se naširoko koristi, na primjer, kada su širine blokirane u industrijskim trgovinama, hipermarketima i drugim velikim objektima.

Veliki preklopnici preklapaju nosače

Jedini problem u ovom slučaju je masa trga cijevi, ako je blok s dugim cjevovodom od velikih raspona, ona će se srušiti samo pod vlastitom težinom. Dakle, za preklapanje velikih razmaka napravljeni su farmi.

Cjevovodni rešetki

Svako gospodarstvo sastoji se od elemenata kao što su remen (gornji i donji) i podupirači. Osim profilu cjevovoda, oni mogu biti proizvedeni i od I-grede, kutova i druge valjane. No, farma valjanih dionica je puno lakše za proizvodnju, a težina konstrukcije mala (možete ga definirati prema GOST).

Farma se može klasificirati prema obliku, postoje takve vrste:

  • s paralelnim remenima;

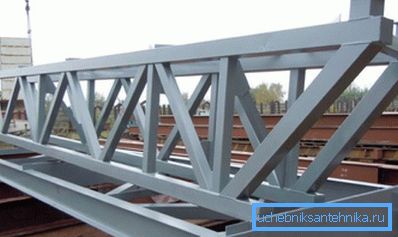

Farma s paralelnim remenima
  • u obliku trokuta. Na primjer, trokutasti kvadratić s četvrtastim cijevima može se koristiti kao osnova rešetkastog sustava;
  • trapezoidni;
  • Arch.
Uzorak krilca s kosom

Obratite pažnju! Da biste stvorili zavojnu luku, potreban vam je savijač cijevi. Upute za njegovu upotrebu iznimno su jednostavne - samo dovoljno da se cijev rasporedi između valjaka. Bolje je ne ručno savijati profil valjkom, a rizik od kvarenja je sjajno.

U izradi posebne pozornosti treba obratiti na čvoriće vitlo iz kvadratne cijevi. Geometrija čvorova snažno utječe na rad strukture pod opterećenjem.

Značajke montažnih jedinica

Čvor je točka u kojoj se susreću barem 3 sekcije cjevovoda.

Najčešće se koriste takve metode udruživanja:

  • pomoću zavarivanja;
  • pomoću vijaka ili zakovica;
Zglobni vijčani spoj
  • dodatno možete upotrijebiti armature;
  • dopušteno je upotrijebiti štitnike za širenje, podupiraju se za jačanje čvora.
Mlaznice: a) trokutasto rešetke; b) mrežu za podršku; c) dijagonalna rešetka

Dopušteno je kombinirati elemente farme kao stražnjicu i preklapanje. Istodobno je važna standardna veličina, veličine kvadratne cijevi mogu se naučiti iz raspona.

Obratite pažnju! U zavarenom spoju metalna brtva može se dodatno koristiti ako je debljina stijenke nedovoljna. Inače, metal se jednostavno može spaliti.

Prilikom montaže jedinice posebno je važno da se pojedinačni elementi ne mijenjaju u odnosu na njihov dizajn. Sjeke pojasa i proteza trebale bi se presijecati u jednom trenutku, samo u ovom slučaju oba obruča će se ravnomjerno napuniti.

Međutim, postoje iznimke od ovog pravila. Na primjer, u slučaju različitih veličina u kosih ili ako postoje ograničenja s obzirom na geometriju pojasa, čvor je dopušteno pomak. Utjecaj pomaka vidljivo iz dijagrama trenutaka, težina kvadratnih cijevi u njegovoj izgradnji i uzeti u obzir.

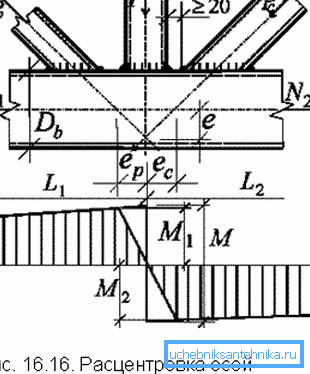

Usklađivanje osovine

Zasebno, potrebno je spomenuti spojne spojeve. Za to se može koristiti vijak. U slučaju vijaka, za zategnuti zglob koriste se vijci visoke čvrstoće i izrađeni od ugljičnog čelika za komprimiranu.

Obratite pažnju! Kada je potrebno prirubnicom priključka povećati krutost prirubnica u vlačnoj zoni. Da biste to učinili, možete jednostavno poboljšati rebra, cijena takvog rješenja je minimalan, a struktura je zajamčena ne propadne pod teretom.

Na kraju

Cijevni profil je svestran građevinski materijal. Zbog svojih geometrijskih svojstava može se široko primijeniti ne samo pojedinačno već i u industrijskoj konstrukciji. Članak se usredotočuje na uporabu valjanog čelika u građevinarstvu.

Videozapis u ovom članku pokazuje primjer korištenja četvrtaste cijevi u pojedinačnoj konstrukciji.
