Ugradnja kanalizacije - značajka poboljšanja u kući

Udobnost u kući nemoguća je bez organiziranja opskrbe toplom i hladnom vodom, odvodnjom i stabilnom temperaturom u bilo koje doba godine. Instalacija kanalizacije i opskrbe vodom vrlo je važan zadatak, međutim, svaki pažljiv vlasnik to može podnijeti.

vodosnabzhenie-kanalizaciya-i-otoplenie-osnovnye-sostavlyayushhie-komfortnogo-zhilya

Popis regulatornih dokumenata

Moguće je navesti više od 10 standarda u kojima se, na ovaj ili onaj način, spominju kanalizacijski sustavi ili organizacija vodoopskrbe.

Ali ako planirate obaviti sav posao bez pomoći stručnjaka, morate obratiti pažnju na sljedeće dokumente:

  • SNiP 2.04.01-85 * - sadrži informacije o kanalizaciji, opskrbi toplom i hladnom vodom. U dizajnu se može smatrati "referentnom knjigom", standard ne sadrži pravila za postavljanje kanalizacije, već opće zahtjeve za sustav;
  • SNiP 3.05.01-85 - također sadrži informacije korisne za projektiranje i ugradnju vodovoda i grijanja u stanu. Navedeni su zahtjevi lociranja konvektora u kući, potrebne padine cjevovoda na pristup grijanju, itd.
  • SNiP 41-01-2003 - korisno samo kod projektiranja grijanja, ventilacije u stanu. Informacije će biti korisnije u fazi projektiranja kruga grijanja;

Što se tiče općih zahtjeva za kanalizaciju, vodoopskrbu i grijanje, oni se mogu formulirati na sljedeći način:

  • nepropusnost zglobova;
  • minimalni broj zavoja cjevovoda;
  • nagib cjevovoda (kanalizacija) treba biti odabran u skladu s promjerom;

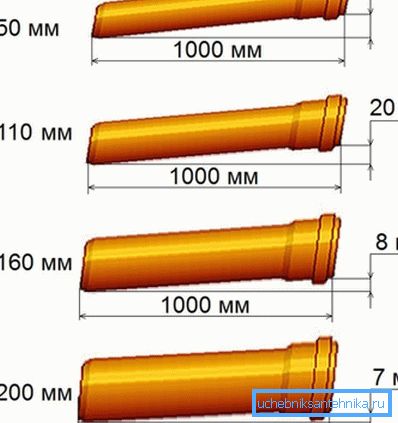

Preporučene vrijednosti nagiba ovisno o promjeru
  • odabir cijevi mora uzeti u obzir prirodu protoka tekućine, jer se voda isporučuje pod pritiskom;
  • u slučaju grijanja i opskrbe toplom vodom potrebno je uzeti u obzir produljeno izlaganje visokim temperaturama.

Koji materijal odabrati

Trajnost i učestalost održavanja sustava odvodnje ili vodoopskrbe ovise između ostalog o tome kako je pravilno odabran materijal za cjevovode.

Kanalizacijske cijevi

Ugradnja kanalizacijskih sustava uvelike se olakšava pri korištenju plastičnih cijevi (PVC ili polipropilen). Polipropilenske cijevi se rjeđe koriste za organizaciju odvodnje, uglavnom zbog činjenice da su plastičnije.

Kanalizacija radi u slobodnom protoku, pa samo trebate odrediti promjer na različitim mjestima. Plastične kanalizacijske cijevi razlikuju se pored promjera debljine stijenke. Ako je opterećenje mala (opterećenje na domaćem kanalizacijskom cjevovodu je gotovo nula), tada se možete zaustaviti pri debljini zida od 3,2 mm.

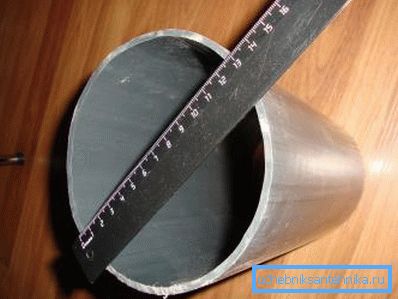

Za kanalizaciju je pogodna debljina stjenke od 3,2 mm.

Ali za vanjsku vodovod to sve ovisi o dubini cjevovoda. Ako je postavljen u zaštitnu kutiju, tada se debljina također može uzeti kao minimalna. Inače, bolje je odabrati cijevi s debljim zidom, iako je njihov trošak nešto veći. U nastavku su navedena osnovna pravila za instaliranje plastičnih kanalizacijskih sustava.

Cijevi za opskrbu vodom i grijanje

Najzahtjevniji zahtjevi postavljeni su na sustav grijanja i tople vode. Uostalom, materijal cijevi mora osigurati nepropusnost s produljenom izloženošću visokoj temperaturi (temperatura rashladne tekućine doseže 95 ° C) i tlak.

Obratite pažnju! Polipropilenski cjevovod karakterizira visoka plastičnost u usporedbi s PVC kanalizacijskim cijevima. Zbog toga je zabranjeno pričvrstiti kruto, jer u protivnom cjevovod može biti deformiran kada se isporučuje tople vode.

I ovdje polipropilenski cjevovod ima prednost. To su cijevi iz ovog materijala koji se koriste za opskrbu vodom (hladno i vruće), kao i za dovod rashladnog sredstva na radijator.

Moguće je utvrditi je li cjevovod prikladan za instalaciju vodoopskrbnog sustava ručno.

Ovisno o označavanju cijevi može se primijeniti:

  • za hladnu vodu PN broj znači maksimalni radni tlak (u ovom slučaju - 1 MPa ili 10,2 kg / cm2). Temperatura vode ne smije biti veća od 20 ° C;
  • za dobavu hladne i tople vode - PN Maksimalna temperatura vode ne smije biti veća od 60 ° C. Rijetko se koristi, cijena je malo viša od PN10;
  • za toplom i hladnom vodom - PN20 (tlak do 20,1 kg / cm2), gornja granica temperature tekućine je 80? Naravno, nitko ne smeta koristiti takve cijevi za opskrbu hladnom vodom;
  • za opskrbu rashladnom tekućinom radijatora, takve cijevi su armirane aluminijskom folijom. Dopušteni tlak - 25,49 kg / cm2, i temperatura vode može doseći 95 ° C.

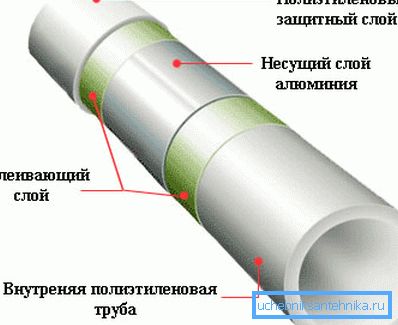

Polipropilenska cijev, ojačana aluminijskom folijom

Tehnologija montaže

Projekt vodoopskrbe, kanalizacije i sustava grijanja međusobno su povezani, stoga je poželjno završiti projekt prije početka rada. To će omogućiti postavljanje cjevovoda duž optimalnog "rute" i izbjegavanje neželjenih raskrižja. Ugradnja vodoopskrbnih sustava za grijanje otpadnih voda započinje tek nakon izrade plana.

Najbolje se može nazvati dizajnom u specijaliziranim programima. Cjevovod za opskrbu vrućom i hladnom vodom obojan je plavom i crvenom, odnosno pogodan je za optimizaciju rute.

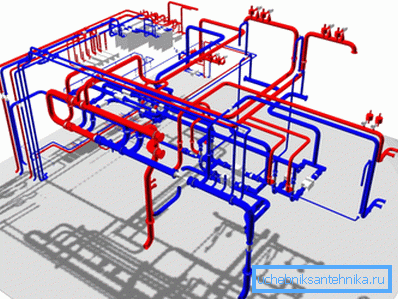

Pri izradi posebnih programa shema je vrlo vizualna.

Ručno planirati praktičnije na grafičkom papiru.

Upute za planiranje su sljedeće:

  • prvi, skala prikazuje izgled poda (kuće);
  • označava položaj vodovodnih instalacija i radijatora;
  • nakon toga, na planu, vodovodni uređaji moraju biti povezani cjevovodom prema usponskom sustavu (za ispuštanje otpadnih voda);
  • također trebaju donijeti hladnu i toplu vodu.

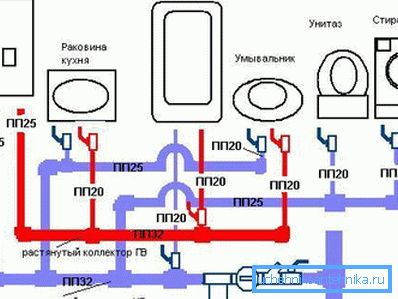

Kućište ožičenja kuće

Takav plan će vam omogućiti točno izračunavanje potrebnog broja cijevi i spojnica.

Postupak postavljanja kanalizacije

Kanalizacijski sustav podijeljen je u dva podsustava - unutarnje i vanjske (odnosi se samo na privatne kuće).

Općenito, ugradnja plastične kanalizacije izvodi se u sljedećem redoslijedu:

  • u slučaju autonomne kanalizacije najprije se instalira septička jama;
  • zatim, iz septičkog spremnika, cijevi se postavljaju u jarak do temelja kuće, poželjno je instalirati pregledne bušotine na mjestu cijevi za okretanje;

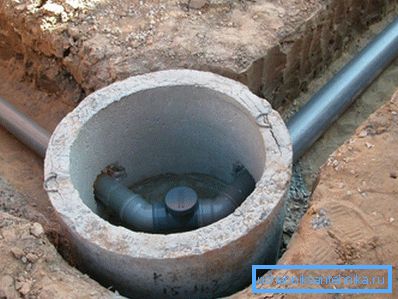

Na fotografiji - vanjska šahtova otpadnih voda.
  • nakon toga započinje instalacija unutarnjeg plinovoda;
  • u betonskim zidovima i stropovima, rupe se pripremaju unaprijed, a ugradnja kanalizacijskog sustava počinje ugradnjom uspona i njegovog spajanja na utičnicu;
  • nakon toga ostaje samo za izvedbu podnih ožičenja i povezivanje sanitarne opreme s odvodnim sustavom.

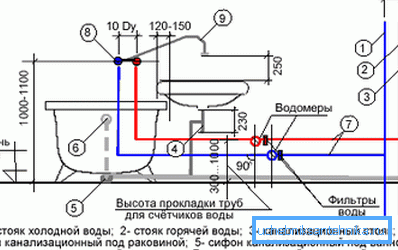

Priključak vodovoda

Uvođenje vodovodnih sustava

Što se tiče izvora vode, to može biti centralizirani vodoopskrbni sustav ili bilo koji prirodni izvor, na primjer spremnik ili bušotina. Naravno, u drugom slučaju situacija će biti komplicirana činjenicom da će se voda morati podići na željenu visinu i osigurati rezervu u slučaju nestanka struje.

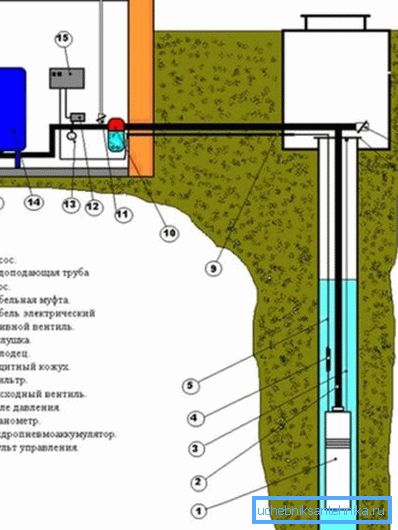

Shema vodoopskrbe iz bunara u kuću

Prilikom organiziranja vodoopskrbnog sustava u gradskom stanu, sve je puno jednostavnije, dovoljno je povezati potrebne vodovodne instalacije s ustajem. Instalacija vodoopskrbnih i kanalizacijskih sustava nije baš drugačija, glavne suptilnosti tehnologije leže više u pravilnom povezivanju polipropilenskih cijevi.

Ako su metalne i PVC cijevi najčešće povezane u obliku zvonca i zapečaćene vodonepropusnim brtvilom, tada u slučaju polipropilenskih cijevi to nije dovoljno. Da bi se postigla potrebna nepropusnost, koristi se tehnologija zavarivanja, dok krajevi cijevi pod djelovanjem visoke temperature omekšaju i postaju jedan komad nakon priključenja.

Ispravno spajanje polipropilenskih cijevi

Obratite pažnju! Kod polaganja vanjskog dijela vodoopskrbnog sustava posebno je važno uzeti u obzir dubinu zamrzavanja. Bolje je provesti vrijeme i dodatno zagrijati cijev nego eliminirati udara zimi.

Ugradnja sustava grijanja

Ugradnja kanalizacijske vode - ključ za udoban život u kući. No to je zagrijavanje koje igra ključnu ulogu u formiranju mikroklime.

Ovaj element poboljšanja u kući može se smatrati najtežim i dugotrajnim, a poteškoće mogu nastati u fazi planiranja. Potrebno je odrediti potrebnu snagu kruga, uzimajući u obzir vrstu rashladnog sredstva, njegovu temperaturu, broj podova i veličinu prostorije. Već na temelju ovog izračuna odabrana je odgovarajuća pumpa, ekspanzijski spremnik.

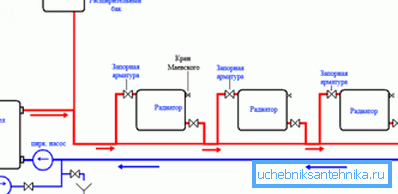

Na slici su prikazani glavni elementi kruga grijanja

Cjevovod mora izdržati konstantno dovoljno visoki tlak i temperaturu reda od 90-95 ° C. Ako, primjerice, u sustavu odvodnje dovoljno je spojiti samo cijevi, a zatim u krugu grijanja trebate stalno pratiti tlak (što znači da će vam trebati mjerač tlaka) i moći isisati višak vode (ekspanzijski spremnik).

Druga se razlika može nazvati kretanjem rashladnog sredstva. Ako se kanalizacijski sustav jednostavno ispušta u septički spremnik, a vodovodni sustav isporučuje vodu potrošaču, u sustavu grijanja rashladna tekućina cirkulira oko kruga. To znači da se vruća tekućina isporučuje na radijator i ispušta se hladna tekućina.

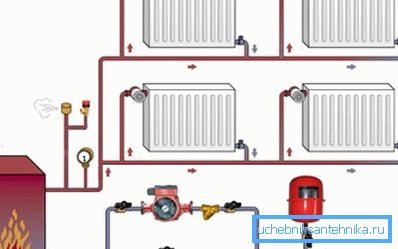

Dijagram prikazuje cirkulaciju vode u krugu grijanja

sažimanje

Ugradnja kanalizacije, kao i opskrbu vodom i grijanje - od vitalnog je značaja u svakom domu. Ovi sustavi su dizajnirani i ugrađeni istovremeno, pružajući udobnost u svim vremenskim uvjetima. Važno je da se čak i graditelj novaka može nositi s tim zadatkom.

Video u ovom članku usredotočuje se na sve sustave navedene u članku.
