Ugradnja kanalizacijskih cijevi: kako samostalno sastaviti

27-07-2018
Cijevi

Jedna od glavnih faza u stvaranju sustava odvodnje otpadnih voda iz stana ili privatne kuće je instalacija kanalizacijskih cijevi. Unatoč naizgled jednostavnosti procesa, ona ima mnoge nijanse, čije nepridržavanje može dovesti do značajnih problema, pa čak i potpune neoperabilnosti drenažne mreže.

Razmotrite ovo pitanje detaljnije.

Kvaliteta kanalizacije ovisi o ispravnoj instalaciji cijevi.

Skupni sastav

Trenutačno cijevi od plastike su naširoko koristi za stvaranje kanalizacijskih sustava. One se lako prenose i instaliraju. Elementi su međusobno spojeni bez uporabe dodatne opreme, ljepila ili drugih sličnih tvari. Osim toga, omogućava, ako je potrebno, lako rastaviti kanalizacijske cijevi.

Međutim, postoje određena pravila čija se poštivanja omogućuju postizanje maksimalne čvrstoće i pouzdanosti veze, odsutnosti propuštanja i linearne deformacije dijelova.

Pripremni stupanj

Prije proizvodnje kanalizacijskog sustava, potrebno je kupiti potrebnu količinu materijala, isporučiti ih na gradilište i osigurati odgovarajuće uvjete skladištenja. Time će se spriječiti deformacija cijevi i propadanje njihovih tehničkih svojstava kao rezultat izlaganja štetnim čimbenicima okoliša.

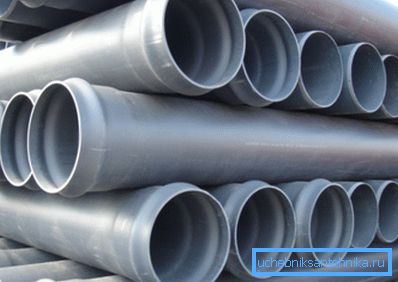

Pravilno umetnite i spremite cijevi

Moguće je slagati pojedinačne plastične dijelove u stog, čija visina ne smije prelaziti 2 metra. Zapamtite da se polietilen i polipropilen boji izlaganja sunčevoj svjetlosti. Nije bitno što će temperatura zraka biti u sobi.

Obratite pažnju i na alat za rezanje, jer ćete u procesu ugradnje često trebati rezati cijev, tražeći odgovarajuću veličinu. Najbolje je upotrijebiti posebne alate koji nakon rezanja formiraju stranu na kraju proizvoda (cijena takvog rezača je mala i možete je slobodno kupiti u hardveru).

Fotografija alata za rezanje plastičnih cijevi

Inače, možete skratiti cijev s piljevinom. Bit će potrebno samo dalje obrađivati ​​rub s datotekom, dajući mu kut od oko 150 stupnjeva, čime se izbjegava oštećenje gumene brtve u utičnici.

Obratite pažnju! U svakom slučaju ne smije se rezati priključci za kanalizaciju koji se koriste u postupku ugradnje. To krši njihova tehnička svojstva i dovodi do stvaranja propuštanja, kao i pogoršanja propusnosti instalirane kanalizacijske mreže.

Glavna pozornica

Ugradnja kanalizacijskih cijevi vrši se u sljedećem redoslijedu:

  1. Silikonski ili tekući sapun nanosi se na glatki kraj cijevi ili spojnice..

Ova tvar dopušta:

  • olakšati priključivanje dijelova tijekom montaže;
  • smanjiti trenje između dijelova tijekom produljenja temperature plastičnih dijelova kanalizacijske mreže;
  • smanjiti mogućnost prianjanja dijelova, što može dovesti do savijanja drenažnog sustava;
  • držite gumeni brtveni plamenik isušivanjem tijekom cijelog razdoblja rada kanalizacijske mreže.
Glatki kraj cijevi mora biti podmazan silikonom.
  1. Glatki dio cijevi mora se gurnuti u utičnicu druge cijevi, spojke, utičnice ili adaptera dok se ne zaustavi, a zatim označiti mjesto gdje će rez biti lociran.
Umetnite cijev i označite mjesto utičnice
  1. Gurnite cijev malo natrag tako da je udaljenost između nacrtane linije i ruba zvona oko 1 cm.. To će izbjeći lom sustava kanalizacije tijekom rada i smanjiti unutarnji stres cijevi.
Odstupanje izbjegava linearno deformiranje

Obratite pažnju! Kada je cijev umetnuta u spojnicu, nije ga potrebno gurati natrag. Mora se gurnuti koliko god je to moguće, osiguravajući maksimalnu pouzdanost veze.

Plastični dijelovi i dijelovi od lijevanog željeza

Kod nadogradnje odvodnih sustava u starim stanovima, često je potrebno povezati PVC cijevi s postojećim sustavom odvoda od lijevanog željeza.

U tom se slučaju rad obavlja na sljedeći način:

  • zbog nepropusnosti čvora potrebno je upotrijebiti poseban adapter potrebnog promjera;
  • ako kraj cijevi od lijevanog željeza nema zvono, na njegovu se kraju nanosi dvostruka brtva, nakon čega se na vrhu postavlja plastična cijev s zvonom (u ovom slučaju nije potrebno podmazivati ​​gumene dijelove silikonom);
  • kada se cijev od lijevanog željeza završi utičnicom, onda se sve akcije događaju obrnuto.

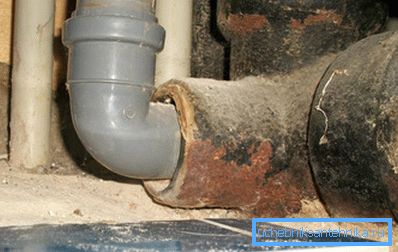

Za spajanje cijevi od plastičnog materijala i lijevanog željeza potrebno je koristiti gumene brtve.

Učvršćivanje cijevi kanalizacije

Učvršćivanje sa stezaljkama

Svi dijelovi kanalizacije moraju biti čvrsto pričvršćeni na zid ili pod.

Prije nego što prijeđete na ovu fazu rada, pažljivo proučite dijagram montirane mreže.

Upute za učvršćenje klipa uključuju sljedeće uvjete:

  • pričvršćivači trebaju biti smješteni ispod spojki koji povezuju različite elemente odvodne cijevi;
  • udaljenost između susjednih montažnih jedinica ne smije biti veća od 10 promjera cijevi;
  • u vertikalnim usponskim usponskim stezaljkama instaliraju se svaki 1-2 metra;
  • udaljenost između cijevi i površine zida treba biti 4 mm.
Stezaljke se koriste za osiguranje cijevi

Regulatorna gradevinska dokumentacija (DIN 1986) zahtijeva da u gotovoj kanalizacijskoj mreži ne postoji unutarnji stres.

To se postiže kombiniranjem krutih i plutajućih nosača:

  1. tvrd. U tom slučaju cjevovod je jasno čuvan u jednoj poziciji. Spojka ne dopušta dijelovima da se kreću u jednom ili drugom smjeru. Ali ovdje morate koristiti zvučno upijajuće pričvrsne elemente (stezaljke, opremljene gumenom brtvom).
  2. plivanje. Ovaj čvor osigurava slobodno kretanje cijevi duž svoje osi. Dijelovi se mogu pričvrstiti istim sredstvima (bez gumenog brtvljenja). Međutim, nemojte pritegnuti vijke na cijevi.

Postavljanje cjevovoda u beton

U nekim slučajevima može biti neophodno izlijevanja kanalizacijskih cijevi s betonom. Da bi se to postiglo, instalacija se provodi prema gore opisanom shemi (s preostalim razmakom od 10 mm na mjestima spajanja elemenata), a pričvršćivanje se provodi tako da dijelovi ne mogu mijenjati svoj položaj tijekom rada.

Razmaci između utora i površine cjevovoda trebaju biti dodatno zaštićeni ljepljivom trakom za gradnju, a sve rupe trebaju biti zatvorene odgovarajućim utikačima.

Ako se cijevi drže u zidu, potrebno je postaviti stroj, čija veličina treba osigurati odsutnost unutarnjeg naprezanja.

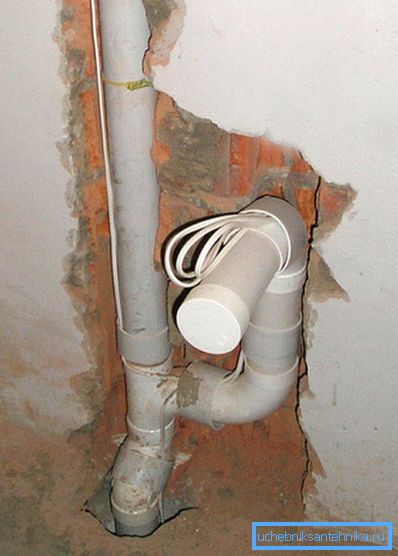

Osigurajte, brtve i izolirajte cijev položenu u beton

U slučaju da se odmah nakon toga žbukne površine, kanalizacijski elementi trebaju biti umotani u mekani materijal:

  • valovitog debelog kartona;
  • mineralna vuna;
  • fiberglasa.

Također razmotrite toplinsku izolaciju. Bez toga, vruća voda koja teče kroz cjevovod može oštetiti dekorativnu završnu obradu.

Kontrola kvalitete spojeva

Nakon što su sve cijevi spojene na jednu mrežu i na nju su spojeni sanitarni uređaji, trebali biste provjeriti kakav je kanalizacijski sustav potreban za rad.

U tu svrhu preporučljivo je otvoriti sve korisnike u kući u punom kapacitetu. Sustav bi trebao odvoditi vodu bez odgode.

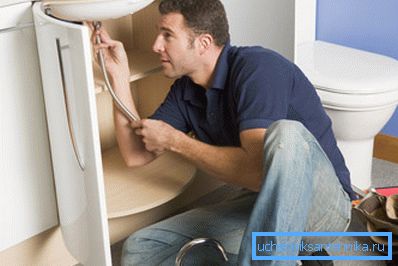

Nakon rada provjerite kanalizaciju

Također provjerite nepropusnost veznih čvorova. Ako se otkrije propuštanje, postupak ponovne instalacije za jedan ili drugi dio kanalizacijskog sustava mora se ponoviti.

zaključak

Kao što vidite, instalacija kanalizacijskih cijevi s vlastitim rukama je jednostavna i omogućuje minimalni napor za dizajniranje pouzdanog sustava zbrinjavanja otpadnih voda.

Više o tom pitanju možete saznati iz videozapisa u ovom članku.
