Unutarnji promjer cijevi: najvažniji parametar prilikom
Takva vrijednost kao i unutarnji promjer cijevi omogućuje točan izračun kapaciteta propusnosti različitih inženjerskih komunikacija. Ovaj je parametar standardiziran, stoga značajno pojednostavljuje rad dizajnera.
Sve varijacije parametara
Odjeljak je standardiziran u nekoliko varijanti:
- Uvjetni prolaz označen je kao Dy ili Du. Ovaj parametar izračunava se u milimetrima ili u inčima - za čelik (tada je zaokružen).
- Nazivni promjer je bitno isti kao i prvi parametar. Označena je kao Dn / Dn.
- Vanjska veličina označena s Dh.
- Unutarnji promjer čeličnih cijevi (D) i njihovi polimerni kolutovi najvažnija je vrijednost.
Osim gore navedenih parametara, u proračunima se također koristi debljina stijenke materijala (h).

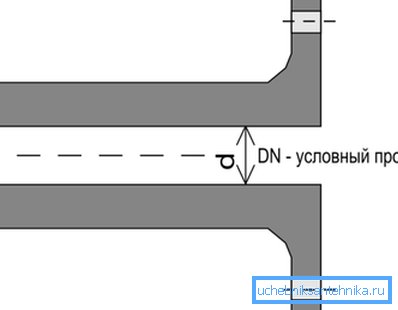

Koji je uvjetni prolaz?
Nominalni prolaz je otprilike jednak poprečnom presjeku cijevi cijevi. Prilikom projektiranja izračunava se tako da je propusnost mreže dostatna.
Obratite pažnju! Postupak uvjetnih vrijednosti definiranih standardom. Oni se izračunavaju tako da kapacitet sustava od jednog do drugog prolazi porast od 60/100%.
Njihovu veličinu regulira GOST 28338/89 "Sučelja cjevovoda i njihove spojnice. Redci nominalnih dimenzija. Ispod je polaganje ispisa iz dokumenta.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
Dešifriranje koncepta
Pojam "uvjetni prolaz" uveden je kako bi se očuvala vrijednost prostora za komunikaciju, što stvara uvjete za proračune dizajna.
Obratite pažnju! Uputa znači da ovaj koncept zaokružuje dolje / do vrijednosti standardne serije prosječnog radnog odsjeka. Međutim, stvarni unutarnji promjer cijevi je 30 mm, itd., U pravilu, nije jednak nominalnom analogu.
Dakle, za materijale s vanjskom veličinom od 160 i debljinom stjenke od 8, stvarnu veličinu iznutra iznosi 144, sa zidovima 6-150, no čak i tamo i tamo nominalna veličina je 150.

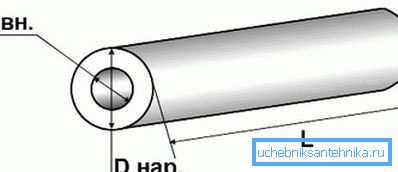

Pravi unutarnji dio
- Stvarni radni prostor elemenata ovisi o debljini njihovih zidova.
- U većini slučajeva materijali za vodu i plinove označeni su iznutra, a ostali tipovi - izvana.
- Proizvodi od čelika, zasnovani na tehnologiji njegove proizvodnje, imaju iste vanjske dimenzije.
- Kako bi se osigurala pouzdanost sustava za opskrbu vodom pod visokim pritiskom, treba povećati debljinu stijenki njegovih elemenata. Postupajući od toga, njihova radna veličina razlikuje se od uvjetnog prolaza.
Na primjer, mreža s vanjskim pokazateljem od 275 i debljinom stjenke od 9 ima pravu unutarnju dimenziju od 257. I nominalni unutarnji promjer PVC cijevi je 250 mm, što je određeno najbližom vrijednošću standardne serije.
Ispod je tablica veličina čeličnih proizvoda i njihova korespondencija s plastičnim vodovodnim cijevima do analoga. Omogućit će vam točno odabir analognih signala pri projektiranju kombiniranog sustava.
Iz nje se može vidjeti, na primjer, da unutarnji promjer metalno-plastične cijevi 20 odgovara čeličnom analogu s vanjskom dimenzijom od 26.
| Uvjetni prolaz | Vanjski dio | ||
| Čelični elementi za šivanje | Proizvodi od nehrđajućeg čelika | Plastični analozi | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26,8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75,5 | 76 | 75 |
| 80 | 88,5 | 89 | 90 |
| 90 | 101,3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Određivanje radnog prostora elementa

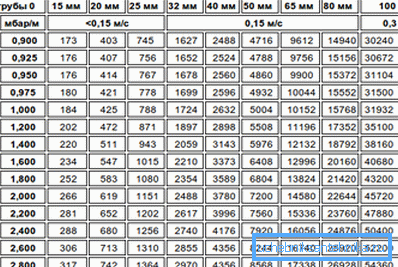

Točnim određivanjem propusnosti dijelova, možete izračunati količinu tvari koju prenose preko mreže.
Izračun križne komunikacije za hladnu vodu
Kolika količina tvari koja propušta po jedinici vremena određuje unutarnji promjer cijevi 25 mm.

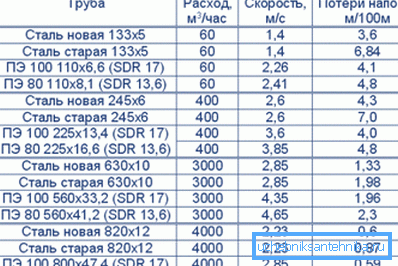

Propusnost proizvoda ovisi o sljedećem.
- Njezin radni prostor. Ako je premalen, hidraulički otpor zidova sustava će se povećati i protok radnog medija će se oslabiti.
- Pritisak u inženjerskoj komunikaciji.
- Duljine komunikacije. Što je duže, trenje koje slabi protok je jači.
- Stupanj glatkoće materijala. Što je veći, to je brža tvar koja se kreće kroz sustav.
- Starost elemenata, tj. Volumen taloga na njihovim zidovima. Cijena sustava korištenih materijala bit će manja, ali učinkovitost će se smanjiti.
- Broj prijelaza u komunikaciji s jedne dimenzije u drugu, kao i okreta.
Za kućanski sustav, možete primijeniti jednostavnu formulu. Za izračun optimalnog unutarnjeg poprečnog presjeka elemenata morate znati trošak vode, kao i brzinu protoka:
D = v (4-P-1000 /? V).
ovdje:
- P označava protok vode;
- ?= 3.14;
- v je brzina kretanja radnog okoliša, to je 0,7 / 1,2 m / s. u analogama s presjekom do 32 mm i 1,5 / 2 m / s. u proizvodima više glasnoće.
Analozi grijanja
Kada je potrebno instalirati sustav grijanja vlastitim rukama, potrebno je izračunati potrebnu propusnost njegovih elemenata tako da se zimi sve dnevne prostorije zagrijavaju ravnomjerno.
Za izračun proizvoda za grijanje imaju sljedeću formulu:
D = v (Q • Q) / (v • Dt).
Znakovi ovdje znače:
- D je željena vrijednost;
- broj? jednako 3.14;
- Q je toplinski tok u kW;
- v je brzina radne okoline, u m / s.
- Dt je razlika temperature (stupnjevi Celzija) na ulaznoj / izlaznoj mreži.
Na taj način možete saznati, na primjer, unutarnji promjer metalne plastične cijevi 16 za sustav podnog grijanja.
zaključak
Vrijednost uvjetnog prostora materijala je vrlo važna. Učinkovitost i izdržljivost rada inženjerskih komunikacija ovisi o točnosti po svom izboru (vidi također članak "Umetnuti cijevni navoj - Značajke i način rezanja").
Video u ovom članku sadrži dodatne informacije o toj temi.
