Uvjetna propusna cijev - značajke ovog parametra
Nazivna cijevni prolaz je nominalni parametar koji odražava kapacitet sustava, što je smjernica u dizajnu i instalaciji, jer je potrebno odabrati cijevi i spojnice koji su idealno prilagodeni jedni drugima. Vrijedno je napomenuti da ovaj pokazatelj znači prosječnu vrijednost jer je uvijek zaokružen gore ili dolje, tako da dobivena vrijednost zadovoljava standarde koji se odražavaju u normama GOST-a.
Osnovni parametri sustava
Kada se karakterizira određena komunikacija, ne koristi se samo uvjetni prolaz, ovaj indikator nije dovoljan, jer češće ne odgovara točno stvarnim dimenzijama. Postoji nekoliko vrijednosti koje se mogu uzeti u obzir pri projektiranju i instalaciji:
| Nazivni promjer | Zapravo, to je isto kao uvjetni odlomak, vrijednost je uvijek aproksimirana i najčešće se ne podudara sa stvarnim brojevima. Zajednička oznaka je kratica "Du", za to se može upravljati značajkama određenog sustava. Doista, u projektnoj dokumentaciji često postoji samo ovaj parametar, a izbor određene varijante cijevi i spojnica ovisi o svojstvima objekta. |

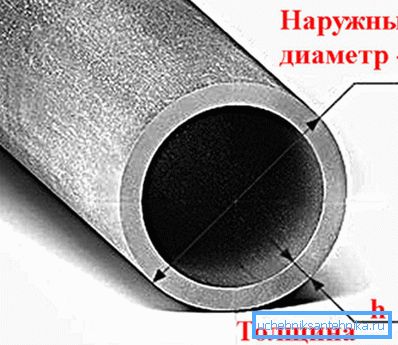

| Vanjski promjer | Ovo je precizan pokazatelj koji odražava pravu veličinu cijevi i može se značajno razlikovati od DN-a, naročito kod upotrebe PVC cijevi od debele stijenke ili aluminija. Ovaj faktor treba uzeti u obzir kako bi se komunikacije u određenim prostorima i pri odabiru izolacije s plitkom dubinom |
| Unutarnji promjer | Zapravo, ta je brojka najbolje odražava kapacitet cjevovoda. Vrlo je jednostavno izračunati veličinu unutarnje šupljine: debljina stijenke se odvaja od vanjskog promjera, kao posljednje sredstvo, možete upotrijebiti čeljust - to će odrediti parametar vrlo brzo i precizno |
Tehnike računanja i važne nijanse
Shvatili smo kakav je uvjetni odlomak, sada je potrebno detaljnije i detaljnije razmotriti temu.

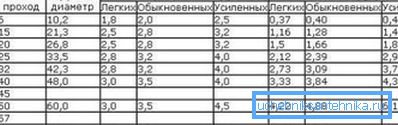

Obratite pažnju! Sve potrebne informacije koje odražavaju važne pokazatelje kao što su propusnost cjevovoda, spojnih čvorova i spojnica, kao i potrebna svojstva sanitarnih sustava i opreme spojene na cijevi, odražavaju se u GOST 28338-89. To je regulatorni akt koji je glavni dokument koji vodi sve građevinske i dizajnerske organizacije.
Mjerni sustavi
Na tržištu se mogu naći proizvodi, čije se fizičke dimenzije označavaju drugačije:
- Ako kupujete metalne cijevi za plinovode i vodovodne komunikacije, najvjerojatnije će njihovi indikatori biti navedeni u palacima.. Ovo je opće prihvaćen mjerni sustav, koji koriste i stručnjaci i prodajne organizacije. Ako se cijeli sustav sastoji od metala, tada neće biti nikakvih problema, budući da elementi imaju oznaku inča.
- Proizvodi od PVC-a, polietilena, polipropilena, metal-plastike i drugih vrsta polimernih materijala različito su označeni, svi njihovi pokazatelji označeni su u milimetrima. Važno je odabrati pravilan promjer cijevi - uvjetni prolaz bi trebao biti dovoljan da se osigura nesmetana opskrba ove ili one tvari ili odvodnje kanalizacije. Najbolje je zatražiti savjet kvalificiranih stručnjaka, što će vam pomoći u izbjegavanju pogrešaka.

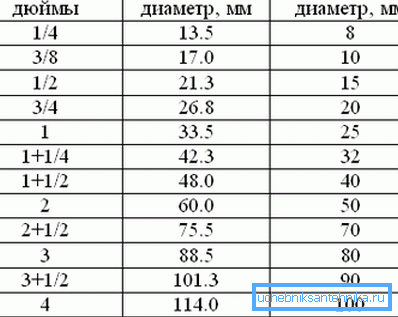

Obratite pažnju! Vrlo često se javljaju pitanja kada je potrebno povezati metalne i plastične cijevi, budući da su veličine nekih označene palacom, a drugi po milimetrima. Da biste pojednostavili postupak, možete upotrijebiti donju tablicu. Na taj način možete lako shvatiti koje proizvode kupiti, kako bi se uskladili sa svim parametrima komunikacije.
Vrijednost pokazatelja
Definicija uvjetnog prolaska cijevi je vrlo važna ako radite svoj posao vlastitim rukama:

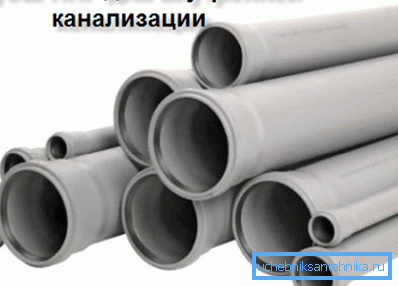

- Prvo, pokazatelji performansi sustava uvelike ovise o promjeru. Ako je kanalizacijska cijev suviše uska, ona će stalno prelijevati, što može dovesti do brzog stvaranja blokada, pa čak i prodiranja kanalizacije u prostoriju kroz vodovodne instalacije, što je vrlo nepoželjno. S malom veličinom cijevi, kuća neće imati visoku kvalitetu vode, au slučaju grijanja može se pokazati da su parametri preniski.
- Drugo, ovisno o veličini, cijena također varira znatno. Korištenje prevelikih promjera često je nepraktično i čak skupo (na primjer, u sustavu grijanja, volumen nositelja topline se značajno povećava i puno se više energije koristi za topljenje).
Ako je projekt već razvijen, bolje je da se ponovno uvjerite da je ovo točna i da je u skladu sa standardima, jer je bolje da se obratite stručnjacima, jer vam nijedna uputa neće govoriti o problemima koji se mogu susresti tijekom rada komunikacija.
zaključak
Pravilno izračunavanje pokazatelja Dy znači osigurati neprekinuti rad cjevovoda i smanjiti vjerojatnost kvara i kvarova. Video u ovom članku će vam reći neke važne činjenice u vezi s predmetom koji se razmatra.
