Valjci za profilnu cijev

Jedini alat koji može promijeniti oblik oblika cijevi je pecivo. Budući da se savijeni metalni proizvodi često koriste u gradnji, ovaj alat je jednostavno neophodan. Valjci za profilnu cijev imaju različite vrste, uključujući i one koje mogu biti samostalno.

Vrste valjaka

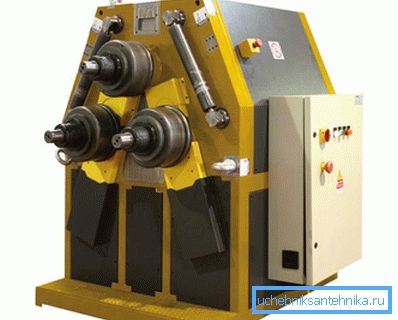

Vrste vrste T

Strukturno, ovaj alat za oblikovanje oblikovane cijevi oblikovanog lučicom može se podijeliti na vrste, prema izvoru primijenjene sile.

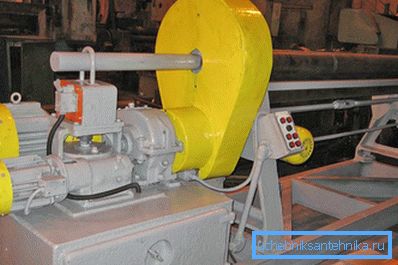

električna

Električni valjci su najproduktivniji, odlikuju se najvećim brojem savijenih proizvoda proizvedenih po jedinici vremena u usporedbi s drugim vrstama. Produktivnost se povećava zahvaljujući prisustvu radnog električnog motora, uz pomoć kojih se formiranje novog oblika cijevi pojavljuje prilično brzo.

Glavni elementi konstrukcije električnih cijevi:

  • temelj koji je metalni ležaj;
  • od 3 do 5 valjaka koji se okreću pomoću električnog motora;
  • elektrana u obliku električnog motora;
  • deformirajući stezaljke.

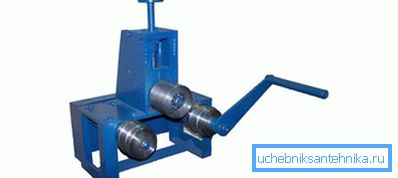

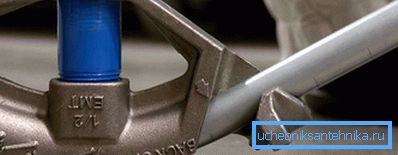

Ručno savijač cijevi

Ručni valjci za savijanje profilne cijevi smatraju se praktičnim prijenosnim alatom. Zbog njihove relativno male veličine i odsutnosti električnog pogona, oni se instaliraju na bilo kojem prikladnom mjestu, čak i kada je radni prostor ograničen. Dizajn ručnih valjaka za savijanje profilne cijevi sličan je onom električnom, s jedinom razlikom u tome što nemaju električni pogon, a valjci za napajanje međusobno su povezani prijenosom na lanac, koji uz pomoć stezaljki deformira cijev.

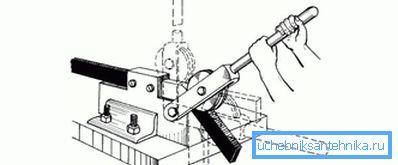

Rukom

Ručni cijevni banderaji karakterizirani su projektnim nedostacima. Unatoč činjenici da su takvi valjci vrlo prikladni za obavljanje male količine posla, oni moraju koristiti znatnu fizičku silu. Nije lako savijati metalnu cijev s prijenosnom silom na stezaljke i prijenos lanca na jednu osobu. Ako radnik nije dovoljno fizički razvijen, ili se nakuplja umor od čestih ponavljanja operacija, takav alat u proizvodnji neće biti produktivan. Stoga je takav alat za ruku koristan samo u proizvodnji malih šarži savijenih proizvoda.

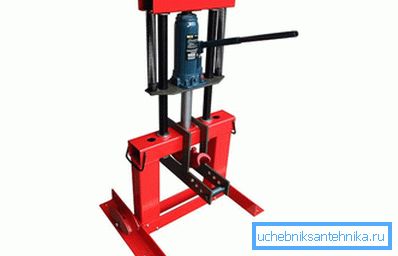

Hidraulično pogonjeno

Hidraulički valjci smatraju se najmoćnijom tehnikom u usporedbi s gore opisanim analozima alata savijanja. Hidraulični stroj u kombinaciji sa stezaljkom prenosi takvu moćnu silu na profilnu cijev koja se savijena poput trske. Takva se jedinica s pravom može nazvati "super teška". Sila savijanja u konkretnom slučaju je izgrađena hidrauličkim kompleksom, koji se lako održava i kontrolira. Ako, pored postojeće opreme, dodati električni motor koji djeluje na valjke za dovod, učinkovitost jedinice se značajno povećava, performanse i kapacitet će se kombinirati.

Savjet! Takav uređaj može se dodatno poboljšati. Ako je bubanj za napajanje zamijenjen profiliranom osovinom, tada će u jednoj vožnji biti moguće savijati nekoliko profiliranih cijevi odjednom. Zbog svojstava hidrauličkog stroja i električnog pogona, takav stroj može obraditi bilo koji broj proizvoda.

Nažalost, hidraulički valjci puno teže. Ovaj nedostatak se manifestira u činjenici da ako ga instalirate negdje, ovo će mjesto ostati za radnicu kao radnik dugo - bit će ga teško premjestiti sa svog mjesta. Kako bi se razumio uređaj alata i, u načelu, deformacija profilne cijevi, možete vidjeti dolje crteže valjaka s primijenjenim dimenzijama.

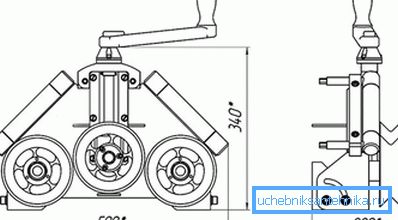

Crtanje s valjkom

Načelo rada valjaka

Za savijanje cijevi profila na valjcima nije potrebno posebno znanje i vještine. Zaposlenik treba obavljati samo nekoliko operacija:

  • Cijev pada na dva valjka za uvlačenje.
  • S određenom silom, cijev se pritisne prema jednom valjku za savijanje za odabir.
  • Zupčanik je uključen.
Radna ploča

Kao rezultat prolaza profilirane cijevi kroz radni prostor, savijen je u planiranom kutu. U slučaju nedovoljnog stupnja deformacije, radni dio se ponovno prolazi kroz radne elemente alata, dok je potrebno kontrolirati silu stezanja.

Izrada domaćih valjaka

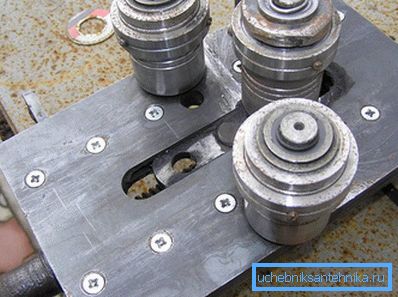

Domaći valjci

Danas se samoproizvodi za profilnu cijev često nalaze u svakodnevnom životu. Za krevet se primjenjuje široki kanal. Mehanizam savijanja može se izrađivati ​​iz U-oblika pomoću hidrauličke utičnice ili zavarivanjem s gornjom pločom s ključem.

  • Ako koristite utičnicu, ona bi se trebala nalaziti ispod kreveta, a moć prolaziti odozgo prema valjcima za uvlačenje.
  • U drugom slučaju, cijev je savijena navojna spojnica. Zupčasti vijak je pričvršćen u maticu, a peta je zavarena do kraja željenog oblika.

Kada hodite cijev, možete koristiti redoviti lanac bicikla. Zvijezde su zavarene na pogon i pogonjene osovine, a lanac je zategnut. Ručka je pričvršćena na pogonsko vratilo.

Savjet! Što se tiče tvrdoće, valjci za napajanje moraju prijeći cijev za profil, pa su stvrdnuti.

video

Predlažemo da pogledate domaću cijevi:
