Valjkanje cijevi: tehnologija i specijalni alati

Valjanje ili valjanje cijevi je proizvodni proces tijekom kojeg se metalni proizvod deformira u jednom ili drugom smjeru, uzimajući u obzir potrebni kut savijanja.

U ovom ćemo članku govoriti o tome koje su vrste glodanja dostupne i za koje se svrhe koriste. Osim toga, razmotrimo što je stroj za valjanje cijevi i kako to radi.

Spaljivanje ispod primjene

Vrste valjanja

Danas se svugdje prakticira čitav niz operacija, koji su ujedinjeni jednim zajedničkim imenom - valjanje. Valja napomenuti da se svi ovi tehnološki procesi znatno razlikuju kako u načinu implementacije tako i na značajkama korištene opreme.

Dakle, kojim postupcima se izvode valjane cijevi? Dvije glavne metode su radijalna deformacija (prerada presjeka) i savijanje.

Radijalna deformacija

Radijalna deformacija se izvodi povećanjem ili smanjenjem poprečnog presjeka. Povećanje promjera naziva se flaring, a smanjenje valjanje.

Pogledajmo bliže kako se provode ti procesi:

  • Širenje poprečnog presjeka povećanjem promjera omogućuje vam stvaranje male utičnice na kraju cijevi. Takva utičnica je primarni uvjet za postavljanje spojnice bez prilagodbe pojedinih elemenata cjevovoda. Nakon što je stvorio potrebnu ekspanziju, moguće je umetnuti cijev manjeg promjera u utičnicu i naknadno sigurno pričvrstiti priključak.

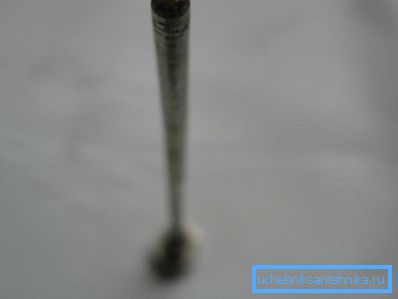

Šupljana bakrena cijev
  • Smanjenje promjera cijevi je suprotan proces ekspanzije. Ako vam prethodna tehnologija omogućuje da dobijete utičnicu, tada se valjanjem poprečnog presjeka lako zaglavi. Zašto vam je potrebna? Promjer poprečnog presjeka je sužen kako bi cijev lakše ušla u utičnicu i bila pouzdanija u njemu.

Važno: I prvi i drugi tehnološki proces obavljaju se na nategnuti metalni materijali koji ne mrviti, bez predgrijavanja. Ako morate raditi s tvrdim metalima koji su podložni pucanju pod mehaničkim opterećenjem, može biti potrebna predgrijavanja, pri čemu će proizvod biti lakši i laklji.

Sada pokušajmo utvrditi kojim se radom vrši radijalno valjanje kočnih cijevi.

Alat za prigušivanje

Na fotografiji - alat s ekscentričnim konusom

Uputa za povećanje promjera prozirnog dijela omogućuje upotrebu raznih alata, od primitivnih do tehnički složenih:

  • Najjednostavniji uređaj koji aktivno koristi vodoinstalateri i instalateri split sustava je metalni konus s glatkom površinom.. Moguće je načiniti takav uređaj vlastitim rukama, dovoljno je brusiti metalni cilindar u željeni oblik, a zatim polirati površinu. Međutim, takav alat može se kupiti, jer je cijena niska. Načelo uređaja je jednostavno. Potrebno je umetnuti kraj konusa u izrez cijevi i nekoliko puta ga sili. Među prednostima rješenja bilježimo pristupačne cijene i izdržljivost uređaja. Ali postoje i nedostaci, među kojima je i mogućnost obrade cijevi samo od mekih metala i nedostatak precizne kontrole nad stupnjem ekspanzije.
  • Više tehnološki i sofisticirani stožac je opremljen s ratchet. Upute za korištenje poboljšanog konusa vrlo su slične prethodnom elementu. Konus se umetne u presjek i rotira se pod pritiskom. Prisutnost zupčanika pojednostavljuje proces uvijanja konusa i pomaže u regulaciji sile.
  • Eksplanator je još jedan alat koji je dizajniran za brzo i relativno visoko kvalitetno spaljivanje cijevi od mekih metala.. Radni dio ekspantera opremljen je s nekoliko segmenata. Stisnuvši ručke alata, postavljamo segmente koji, zauzvrat, protežu cijev. Nedostatak rješenja nije dovoljno glatkih zidova utičnice.
  • Alat za glodanje ekscentričnog konusa najnaprednije je rješenje za rad s mekim metalnim proizvodima.. Upute za korištenje alata su jednostavne, samo umetnite cijev u otvor odgovarajućeg promjera i zakrenite ručku. Alat se može opremiti sigurnosnim uređajem koji ne dopušta promjer proširenja više nego što je potrebno. Obrada cijevi s ovim alatom pruža najbolji rezultat u usporedbi sa svim prethodno navedenim alatima.

Alat za valjanje

Glodalice
  • Čekić je najjednostavniji alat koji se može koristiti za nježne puhanje na rub cijevi. Da ne biste savijali cijev, poželjno je umetnuti metalnu šipku.
  • Posebne kliješta su profesionalni alat za valjanje bakrenih cijevi, osiguravajući prihvatljivu kvalitetu savijanja. Kako bi obrada metalnih proizvoda zahtijevalo manje fizičkog napora, trebali biste odabrati izmjene s većom duljinom ručica. (Vidi također članak Spaljivanje bakrenih cijevi: Značajke.)

Važno: Za točniju obradu rubova cijevi, može se koristiti poseban stroj s valjcima. Strojevi ovog tipa namijenjeni su samo za profesionalnu upotrebu, stoga je njihova cijena visoka.

Savijanje cijevi

Jednostavan crtež valjaka za profilnu cijev koja se može koristiti za samostalnu izradu

Savijanje cijevi se također naziva valjanje. Ova vrsta obrade široko se koristi u proizvodnji različitih cjevovoda.

Razmislite o glavnim kategorijama alata koji omogućuju brzo i istodobno kvalitativno savijanje.

  • Vodovi (unutarnji i vanjski) koriste vodoinstalateri za deformiranje cijevi od metalnog laminata. Takav valjanje za bakrene cijevi je jednostavan za uporabu, cijena je niska, ali nažalost nije pogodna za rad s metalima čvršćim od bakra.
Najjednostavniji cijevi
  • Savijač cijevi je univerzalno rješenje za deformaciju različitih metalnih cijevi u traženom kutu. Osim toga, pomoću takvog alata možete promatrati polumjer rotacije cijevi. Savijač cijevi djeluje zbog mišićne čvrstoće koja se primjenjuje na osovinu poluge.
  • Valovi za savijanje su uređaji koji omogućuju deformiranje cijevi od krutog metala. Alat se sastoji od platforme na kojoj se, na određenoj udaljenosti jedna od druge, postavljaju valjci pomoću kojih se cijev vuče. Podešavanjem valjka pod tlakom možete upravljati kutom i radijusom zavoja. (Vidi također članak Kako savijati cijev profila: značajke.)

zaključak

Sada znate što je glodalica za cijevi, kako to radi i za koju svrhu se koristi. Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
