Kada je riječ o projektiranju kanalizacijskih sustava, opskrbi toplinom i vodom, jedan od najvažnijih zadataka može se nazvati pravilnim izborom cjevovoda. To se odnosi ne samo na materijal, već i na njegovu veličinu, posebno na vanjski promjer cijevi.

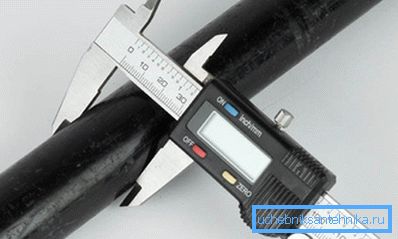

Mjerenje debljine

Što veličina utječe

Glavni zadatak bilo kojeg plinovoda je transport tekućine (plina), tako da se može kratko opisati načelo rada bilo kojeg sustava u kući (kanalizacija, grijanje, plinovod, ventilacija itd.). Prema tome, glavni kriterij za djelotvornost svog rada je propusnost, tj. količinu tekućine ili plina koji prolazi kroz sekciju po jedinici vremena.

Te će tablice biti korisne pri projektiranju sustava grijanja

U fazi planiranja, obično uzeti u obzir vanjski i unutarnji promjer cijevi. Interni utjecaj izravno na propusnost, a razlika između vanjskog i unutarnjeg može se procijeniti na debljini stijenke, a time i na snazi.

To je osobito važno pri projektiranju sustava grijanja, vodovodima, jer rade u tlačnom načinu rada. Ako pokušate spasiti i koristiti cjevovod za hladnu vodu u sustavu grijanja, u skoroj budućnosti morat će se promijeniti.

Glavni parametri cjevovoda

Na prvi pogled, ne bi se trebali pojaviti nikakvi problemi, dovoljno je samo paziti na označavanje. U stvarnosti, tu su dosta zamke, jer se često ne koristi mjerni podatak, već sustav oznake veličine inča.

Značajke oznake promjera

Osim dimenzija navedenih u uobičajenim milimetrima ili palacima, koristi se i koncept nominalnog promjera - drugim riječima, veličine lumena. Dakle, nevin na prvi pogled, ulazak u obliku vanjskog promjera cijevi Du25, u početku nosi pogrešku, jer se akronim DU koristi isključivo kao unutarnja dimenzija.

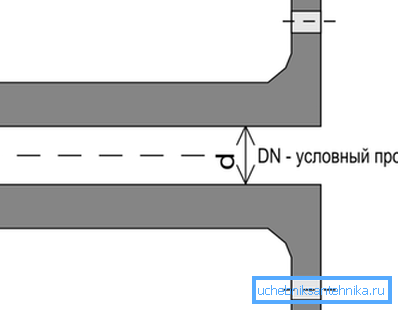

Dijagram označava uvjetni prolaz.

Isto vrijedi i za označavanje vanjskog promjera cijevi Du32, u ovom slučaju, ili prefiks "Do" ili vanjska riječ moraju biti uklonjeni. Inače, trgovina može potrošiti više od jednog sata pokušavajući pronaći nevažeću veličinu.

Obratite pažnju! Koristeći vrijednost Du, možete grubo procijeniti propusnost. U početku se odabiru tako da svaka sljedeća vrijednost daje povećanje propusnosti za iznos od 60% do 100%.

Prilikom rada s različitim materijalima, na primjer, kod zamjene dijela stare tvari od lijevanog željeza na plastiku. Upute za provedbu radova na vodovodima, u pravilu, usredotočuju se na tehnologiju, bez posebne pozornosti odabiru standardnih veličina. Problemi s različitim numeričkim sustavima mogu se pojaviti čak i kod iskusnih obrtnika.

Polipropilenska cijev

Može se koristiti za instalaciju sustava grijanja i vodovoda. U pravilu je odabrana veličina u rasponu od 20 do 110 mm, iako se ovaj potonji praktički ne koristi u privatnim kućama. Parametri gotovog proizvoda moraju biti u skladu s GOST R 52134-2003.

Pri odabiru uzeti u obzir račun vanjskog promjera polipropilenskih cijevi. Činjenica je da se debljina stjenke razlikuje ovisno o marki. Dakle, za marku PN10, vanjski promjer 32 će odgovarati unutarnjem promjeru - 26,0 mm. A za marku PN20, povećanjem debljine stijenke, DN će se smanjiti na 21,2 milimetara.

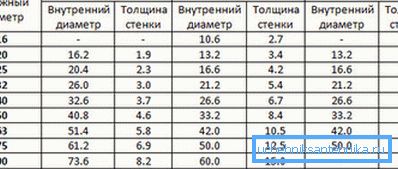

Vrijednosti promjera ovisno o klasi cjevovoda

Pri odabiru važno je ne miješati vanjske i unutarnje dimenzije. Dakle, ako je pitanje je li promjer cijevi od 32 mm potreban, vanjski ili unutarnji, onda je najvjerojatnije vanjski. Uostalom, Du 32 jednostavno ne postoji, najbliža vrijednost je 32,6.

Obratite pažnju! Ako je sav posao obavljen ručno, bolje je da su svi elementi istog proizvođača i iz iste serije. Zbog toga se vanjski i unutarnji parametri točno podudaraju jedan s drugim.

Poželjno je da su cjevovod i spojni dijelovi istog proizvođača, tako da se veličine odgovaraju.

Moguće je navesti prosječne podatke o najčešćim PP cijevima. Dakle, za ugradnju grijanja se najčešće koristi u rasponu veličine od 20 do 32 mm. debljina cijevi za grijanje rijetko prelazi 50 mm. (Vidi također članak Vrste kanalizacijskih cijevi i spojeva: značajke.)

Čelične i lijevano željezo cijevi

U okviru jednog članka, jednostavno je nemoguće spominjati sve veličine okvira, budući da ih ima na stotine i razlikuju se ovisno o načinu proizvodnje:

  • vruće valjanog cjevovoda. Standardni GOST 8732-78 kaže da vanjski promjeri čeličnih cijevi proizvedenih ovom tehnologijom variraju u rasponu od 20 do 550 mm (oko 70 standardnih veličina). Ako također uzmemo u obzir unutarnju, onda možete odabrati nekoliko stotina, ako ne i tisuće veličina, jer morate uzeti u obzir debljinu stijenke;
Širina pojasa u odnosu na DN
  • hladni najam. GOST 8734-75 identificira više od 70 veličina, a situacija je ista kao kod analoga vruće valjanih cijevi, tj. Debljina stijenke varira u širokom rasponu.

Imajte na umu cijeli raspon, naravno, nije potrebno. Dovoljno je za navigaciju barem u najčešćim veličinama. Dobro je imati na umu, na primjer, unutarnji i vanjski promjer čeličnih cijevi, koji se koriste za organizaciju vodoopskrbe.

Uskladivanje metričkih i inčni broj sustava

Ali glavni je misterij za mnoge dekodiranje oznaka inča. To je osobito važno ako je veza navijena, čak i neznatno neusklađenost neće vam omogućiti stvaranje zapečaćenog zgloba, au budućnosti to može dovesti do propuštanja.

Poznavajući oznake u inčima, možete procijeniti promjer konca i DN. Tako je vanjski promjer cijevi 3 4 rekao da je Du jednak 20 mm, navojem - 25.9 - 26.2.

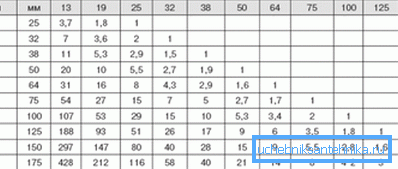

Ovisnost između dimenzija palac i mjernih podataka

Što se tiče lijevanog željeza, sve je puno jednostavnije, koristeći 3 glavne veličine - 150, 100 i 50 mm. U tom je slučaju glavni kriterij uvjetni odlomak, odnosno Du pipel. U svakodnevnom životu lijevano željezo služi za organiziranje odlaganja otpada, u pravilu standardna veličina je 100 ili 150 mm.

VGP cjevovod

Kratica VGP označava vodeni plinovod. Čelik se koristi za proizvodnju i može se koristiti ne samo kao cijev za vanjske vodovodne cijevi nego i za polaganje plinovoda.

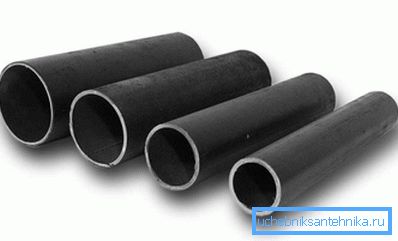

Na cjevovodi za foto - vodu

Cijeli niz čeličnih VGP cjevovoda određen je standardnim GOST 3262-75. Označavanje znači unutarnje, ili bolje Du, znajući debljinu stijenke, moguće je izračunati debljinu cjevovoda. Dakle, VGP oznaka Du15 znači da je Du jednak 15 mm.

Vanjski promjer čelične cijevi 22 mm omogućuje vam usporedbu s VGP Du15, jer je debljina 21,3 mm. Istovremeno, analogni elektrolizirani sloj ima mnogo veći razmak (u rasponu od 18 do 20 mm, ovisno o debljini stijenke). Razlika je zbog radnih uvjeta sustava.

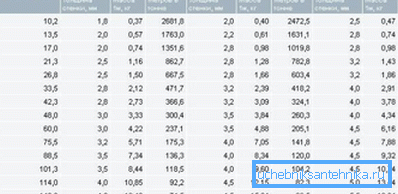

Tablica prikazuje veličinu plinovoda AIV

U međuvremenu, vrijedno je razmotriti oznake inča AIV cjevovoda. Ovdje je odnos između dimenzija kako slijedi.

inča 1/4 1/2 3/4 1.0 1.25 1.5 2.0 2.5 4.0
Veličina u milimetrima, DN 8 15 20 25 32 40 50 65 100

Vanjski promjer VGP cijevi ovisi o debljini stjenke, a ukupno se proizvodi u 3 izvedbe:

  • svjetlosti;
  • zajedničko;
  • ojačana.

Na primjer, kada Du 40 u rasponu označava Dn 48,0 mm. Debljina stijenke kreće se od 3.0 (lagana verzija) do 4.0 mm (pojačana verzija). Pojačana verzija koristi se za sustave koji rade pod visokim pritiskom.

Bakrene cijevi

Unatoč popularnosti plastike, bakar se još uvijek koristi za organiziranje sustava vodoopskrbe i grijanja (čak i ako je cijena veća). Što se tiče oznake dimenzija, možete se susresti s upotrebom sustava brojača i metričkih brojeva. Što se tiče standarda, raspon proizvoda je naveden u GOST 617-2006.

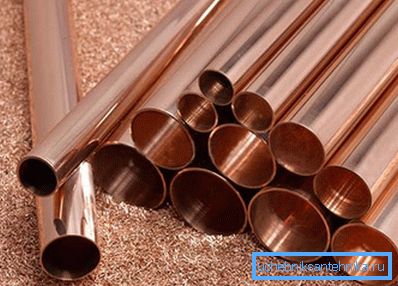

Bakreni cjevovodi i dalje su popularni

Novi standard temelji se na metričkim oznakama dimenzija, stoga je, na primjer, oznaka stare 3/8 inča zamijenjena s dvije veličine (6 i 7 mm). Općenito, samo hladno valjani proizvodi daju oko 70 do 80 standardnih veličina, a to ako se uzme u obzir samo debljina.

Prilikom odabira pravog cjevovoda možete se susresti sa sljedećim oznakama veličine:

  • inča. U ovom slučaju, oznaka, na primjer,? inča samo će naznačiti vanjsku veličinu;
  • razlomka. U formatu 14/12 snimanja, broj 14 prikazuje vanjski promjer, a 12 označava unutarnji promjer;
  • frakcijskim, što pokazuje debljinu stijenke, na primjer, 14/1. U tom slučaju, broj 14 označava Dn i debljinu 1 zida.

sažimanje

U okviru jednog članka teško je pokriti sve pojedinosti o označavanju proizvoda od valjanih cijevi. Ipak, predložene informacije pomažu pri kretanju prilikom odabira pravog plinovoda, što znači da će rizik curenja biti minimaliziran.

Videozapis u ovom članku prikazuje primjer odabira promjera na temelju radnih uvjeta cjevovoda.
