Vanjski vodoopskrbni i sanitetske mreže: postupak ugradnje

Svaki stan treba biti opremljen vodoopskrbom i kanalizacijskim sustavom. Ovo je jedan od najvažnijih uvjeta za ugodnu živuću osobu. Kako bi ove inženjerske strukture funkcionirale, one moraju biti povezane s vanjskim autocestama. Dobro je ako u blizini kuće postoji gradska kanalizacija i tekuća voda. Možete se lako povezati i koristiti.

Pogledajmo značajke instalacije redoslijedom:

1. Prije početka rada potrebno je izraditi buduću autocestu. Postavite razinu tla i razinu podzemnih voda. Saznajte razinu zamrzavanja tla - to je različito za svaku regiju. Izračunajte protok i drenažu vode dnevno kako biste utvrdili promjer cijevi. Na temelju svih izračuna, odabrat će se potrebna oprema.
2. Vanjski autoputevi trebaju biti ispod razine zamrzavanja tla za 50 cm. Ako to stanje nije izvedivo, cjevovod mora biti izoliran, što će dovesti do dodatnih troškova.
3. Kada cjevovod mora proći kroz bilo koji dio koji se ne može iskopati, probijanje se vrši u tlu. Obavlja se pomoću različitih alata. Kod kuće to može biti bušilica, lopata, otpad i drugi uređaji. Na velikim gradevinama, na primjer, pod cestama, bušenja se izvode pomoću posebne opreme.
4. U slučaju sjecišta vodovoda i kanalizacije, na mjestu križanja ugrađuju se metalni rukavci. Duljina košuljice u pjeskovitom tlu iznosi 10 m na svakoj strani točke križanja cijevi. U glinenom tlu i crnom tlu dužina rukavca je 5 m.
5. Sustav vodoopskrbe na raskrižju nalazi se 40 cm iznad kanalizacije.
6. S paralelnim prolazom cijevi, udaljenost između njih održava se najmanje 1,5 m. Vodovod se smjestio iznad kanalizacijskog sustava, također 40 cm.
7. Opskrba vodom za stambene prostorije treba biti smještena na udaljenosti od 1,5 m od plinovoda i kanalizacijskog sustava.

Vanjska mreža vode

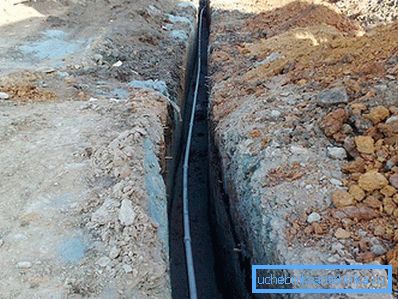

Prije početka rada, potrebno je kopati rov iz izvora unosa vode za ulazak u prostoriju. Radovi se izvode prema pripremljenom projektu. Dubina jame iznosi od 1,5 do 2,5 m, a ispod razine zamrzavanja za 50 cm. Dno rova ​​se izravnava i napuni jastukom pijeska i šljunka. Zatim je ovaj jastuk prigušen, a na cijevnim zglobovima iskopani su kapci. Za instalaciju koriste se cijevi od raznih materijala. Sada, zbog trajnosti i lakoće ugradnje, plastične cijevi su široko popularne. Promjer se izračunava duljinom opskrbe vodom i volumenom potrošene vode. Bolje je uzeti malo zaliha:

• Ako duljina dostiže 10 m, dovoljno je instalirati iz cijevi od 25 mm.
• Ako duljina dosegne 30 m, cijev koja ima promjer od 32 mm za instalaciju.
• Ako je duljina veća od 30 m, potrebno je koristiti cijev promjera 38 mm.

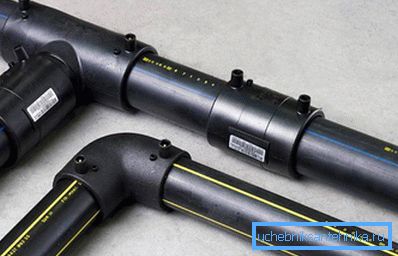

Spajanje cijevi se vrši ovisno o njihovom materijalu. To može biti zavarivanje, lemljenje, povezivanje, itd. Ugradnja opskrbe vodom počinje od mjesta unosa vode do prostora. Ako je potrebno, zaustavni ventili se postavljaju na cjevovod. Na mjestu instalacije armature gradi se inspekcijska bušotina. Na najnižoj točki cjevovoda, instaliran je odvodni ventil za pražnjenje vode u slučaju nužde i šahtova. Nakon instalacije izvršite hidrauličke testne staze.

Linija se puni 2 sata vodom bez pritiska. Nakon isteka tog vremena, pritisak se primjenjuje i održava se oko pola sata. Sve su veze provjerene. Nakon uspješnog testiranja, ako je potrebno, cjevovod je izoliran posebnim materijalima. Jarak je prvo ispunjen mekom tla ili pijeska sa šljunkom, kako ne bi oštetio cijev čvrstim komadima zemlje. Onda je potpuno popunjavanje rova.

Vanjska kanalizacijska mreža

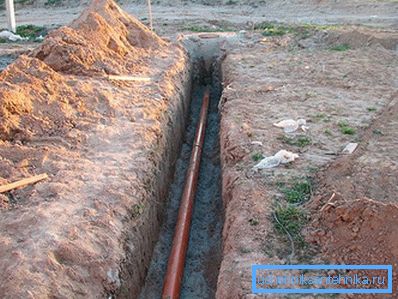

Instalacija vanjske kanalizacijske mreže također započinje s kopanjem plosnatih kanala iz pražnjenja do ulaska u prostor i 50 cm ispod tla. Ako zbog lokacije površine ne možete iskopati ravni rov, dok se bušilica ugradi na prekretnicu. Dno jame se izravnava i pokriva pješčanim jastukom od oko 10 cm. U velikim kanalizacijskim mrežama, svaka 10-12 m postavlja se bušotina za inspekciju.

U svakodnevnom životu cijevi za ugradnju izrađene su od lijevanog željeza ili PVC-a. Promjer je odabran prema volumenu otpadnih voda. Za umivaonik i kupaonicu dovoljno je promjera 50 mm. Ako spojite WC i druge uređaje za potrošnju vode, instalacija se mora izvesti iz cijevi promjera 110 - 160 mm. Cijev za vanjsku kanalizaciju trenutno preferira instaliranje PVC-a. Razlikuje se od unutarnjih cijevi u narančastoj boji.

Instalacija sustava počinje od smeća do sobi. Prilikom polaganja cjevovoda, neophodno je izdržati nagib, jer se otpadna voda kreće gravitacijom. Nagib se održava unutar 2-3 stupnja, od polazne točke do smeća, što je približno 2 cm po 1 metru kanalizacijske cijevi. Nemoguće je precijeniti nagib, budući da će tekući ispusti brzo iskočiti i čvrsti? ostati u cijevi. Također je nemoguće spustiti nagib. Inače, sve čvrste akumulacije neće moći kretati duž cijevi vodom. Ugradnja PVC cijevi izvodi se zglobovima, u utor od kojeg se umetne gumeni prsten. U bušotinama se na cjevovodu instalira čep s prozorom za pregled.

Na kraju rada, linija se testira jednostavnim ispuštanjem vode. Označava se veza. S pozitivnim rezultatom, ako je potrebno, cijev je izolirana. Završena kanalizacijska mreža ispunjena je pijeskom, a zatim ostatkom tla. Ova izvedba može se smatrati potpunom.
