Veličine plastičnih cijevi u skladu s važećim standardima i

Prema kojim regulatornim dokumentima proizvode polimerne cijevi? Kakva vrsta plastike koja se koristi za njihovu proizvodnju? Konačno, koji su promjeri plastičnih cijevi predviđeni trenutnim ruskim standardima? Pokušajmo odgovoriti na ta pitanja.

Vodomjera. Ožičenje je izrađeno od polimernih cijevi.

Popis

Prvo, pogledajmo popis materijala.

  • Polivinil klorid se koristi za proizvodnju tlaka i kanalizacije slobodnog protoka. Vodene cijevi iz ovog polimera nisu široko rasprostranjene zbog kombinacije lomljivosti i niske radne temperature (ne više od 60 ° C).
  • Polietilen se primarno koristi za instalaciju cijevi za hladnu vodu. Ograničenja temperature ovog polimera su čak teža od PVC-a: polietilen počinje omekšati na 45-50 stupnjeva.

Obratite pažnju! Plastične cijevi velikog promjera koji se koriste kao kanalizacijski dijelovi uglavnom su isti polietilen.

  • Polipropilen je, pak, vrlo otporan na toplinu. Raspon radne temperature do + 95 ° C omogućuje uporabu za grijanje i opskrbu toplom vodom. Pored tlačnih cjevovoda, plastični se koristi za izgradnju kanalizacijskih sustava.
  • Povezan polietilen se također koristi za ove svrhe: stvaranje križnih veza između polimernih molekula radikalno mijenja fizička svojstva.. Cijena materijala, naravno, znatno je viša od običnog polietilena.

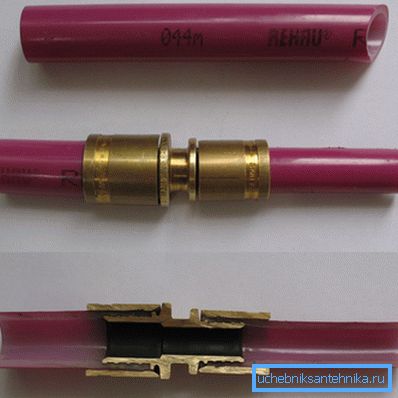

Za to je povezana polietilenska cijev i uređaj za montažu.

standardi

Tablica promjera plastičnih cijevi namijenjenih vodovodnim cijevima, sustavima grijanja, kanalizaciji itd., Nalazi se u GOST 52134-2003.

Ali s gravitacijskim odvodnjavanjem situacija je puno zabavnija: ruski standardi reguliraju raspon samo za polietilen, a GOST 22689.1-89 omogućuje tri veličine - 50, 90 i 110 mm. PVC i polipropilene cijevi slobodnog protoka proizvedene su prema tehničkim uvjetima i na temelju ugovora sklopljenih s kupcima.

Vratimo se u GOST 52134-2003. Prema dokumentu, označavanje plastičnih cijevi za tlačne cjevovode može uključivati:

  • Maksimalni dopušteni radni tlak pri temperaturi od 20 ° C. Označeno je slovima PN i označeno u atmosferama.
  • SDR parametar koji opisuje omjer vanjskog promjera prema debljini stijenke. Što je veća vrijednost, manja je vlačna čvrstoća plinovoda.
  • Vanjski promjer i debljina stijenke.
  • Oznaka materijala od kojeg je proizvod napravljen. U pravilu se koristi sljedeća notacija:
oznaka prijepis
PE (PE) polietilen
PVC-U (NPVH) Neomekšani polivinil klorid
PP-R (PP-R ili PP tip 3) Polipropilenski slučajni kopolimer
PE-X (PE-C) Umreženi polietilen

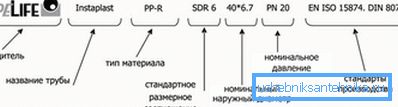

Primjer označavanja.

Obratite pažnju! Ovo je nepotpuni popis materijala opisanih standardom. Mi namjerno propuštamo egzotike poput kloriranog polivinil klorida ili polibutena - jednostavno zato što im je šansa da ih se susreću u hardveru nestaju.

Idemo na veličinu. Nažalost, morat ćemo samo definirati svoje granice, a ne navesti cjeloviti popis.

Polivinil klorid

Najmanji promjer naveden u PVC-U standardu je 12 milimetara. Maksimalno - 1000. Debljina stjenke varira od 1,5 do 30,6 mm.

Obratite pažnju! Asortiman naveden u standardu ne znači da će svi proizvodi prisutni na ruskom tržištu točno odgovarati veličinama naznačenim u njemu. Ne samo da su mnogi proizvodi proizvedeni prema specifikacijama, a ne trebate zaboraviti na uvoz. Na primjer, nije osigurana plastična cijev od 70 mm; međutim, nude ga kineski dobavljači.

polietilen

Kao što je već spomenuto, ovaj polimer se masivno koristi za izgradnju vodovoda.

Postavljanje vodovoda s polietilenom.

Osim dielektričnih svojstava i iznimne otpornosti na agresivne medije, polietilen je prikladan jer zadržava elastičnost pri niskim temperaturama. Pokretanje tla, stvaranje blokova leda u cjevovodu i druge nevolje, kobno za čelik i lijevano željezo, u ovom će slučaju samo uzrokovati privremenu deformaciju s povratom na prethodne dimenzije i geometriju nakon uklanjanja čimbenika koji je uzrokuju.

Što je s veličinom?

  • Minimalni promjer je 16 mm. Maksimalna je 1600.
  • Debljina stijenke kreće se od 2 do 61,5 mm.

polipropilen

Minimalni vanjski promjer ima plastičnu cijev od 10 mm. Maksimalna veličina iznosi 1600. Debljina stijenke je od 1,3 do 61,2 mm.

Umreženi polietilen

Promjer varira od 10 do 250 milimetara, a zidovi mogu imati debljinu od 1,3 do 34 mm.

Područja primjene

I sada se vratimo na praktičniji prostor. Koje veličine trebate koristiti prilikom izgradnje vlastitih sustava vodoopskrbe, grijanja ili kanalizacije?

Opskrba vodom, grijanje

  • Plastična cijev 16 mm koristi se za povezivanje jednog do tri vodovodne instalacije (slavine, tuš kabine, WC školjke, itd.). Također se može koristiti za polaganje na toplom podu (kao što se to obično koristi umreženi polietilen) ili za grijanje ožičenja kolektora.
  • 20 mm je dovoljno za raspodjelu vodoopskrbe kroz kućicu s 4-6 vodovodnih instalacija i za upravljanje sustavom grijanja s prisilnom cirkulacijom, koji služi kući s površinom od najviše 100 m2.
  • 25 mm se koriste kao ustaje za grijanje i vodoopskrbu u kućama s visinom od najviše 5.
  • Promjer od 32 mm je tipičan za uspone zgrada visokih zgrada i za punjenje vodoopskrbe i grijanje s malim brojem stanova.
  • 40 mm - boca u stambenoj zgradi ili u vikendici s gravitacijskim (gravitacijskim) sustavom grijanja.

kanalizacija

Za sustave bez pritiska na kanalizaciju karakteristična je sljedeća raspodjela veličine:

  • Plastična cijev 50 mm koristi se za spajanje 2 - 3 umivaonika, sudopera, tuševa itd. Ukratko, sve vodovodne instalacije, osim WC školjki.
Kanalizacija ispod kade, umivaonika i perilice napravljena je od cijevi od 50 mm.

Važno: za spajanje istodobno korištenih kade i tuševa koristi se plastična cijev od 75 mm i više. Koji je razlog uputa? S činjenicom da kada ispraznite punu kupku, napunit će se kanalizacija od 50 mm; neće se raspravljati o normalnom izlučivanju iz tuširanja.

  • Rijetko se koristi plastična cijev od 90 mm, uglavnom za spajanje instalacija WC školjki. No, 110 mm, za razliku od toga, vrlo je zahtijevano: ovaj promjer se koristi za povezivanje WC-a, kanalizacijskih vodova i krovnih dasaka (horizontalne grane koje povezuju uspone).
  • 150 - 600 mm se koriste kao utičnica za bušenje i za transport otpadnih voda između bunara.
  • Promjer od 600 mm tipičan je za sakupljače koji ujedinjuju odvode čitavog dijela grada.

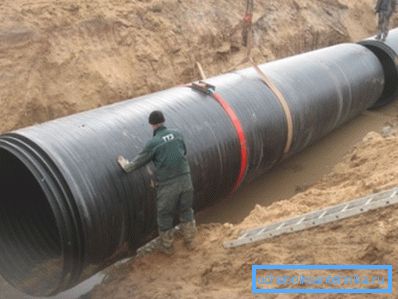

Na fotografiji - polaganje polietilenske kanalizacije.

zaključak

Nadamo se da će naš materijal pomoći čitatelju da odabere optimalno rješenje za instalaciju komunikacija u svojoj kući ili stanu.

Kao i uvijek, video u ovom članku nudi dodatne informacije. Sretno!
