Voda za grijanje: značajke i ugradnja buntovnog kabela

Ako je dizajn objekta dovoljno razmotren i nema različitih gospodarskih mogućnosti, tada se unaprijed predviđa i zagrijavanje vodene cijevi i ne treba nikakve izmjene po dovršetku gradnje. Takve mjere uključuju polaganje cjevovoda dublje od točke smrzavanja tla za 50 cm, kao i izolaciju mineralnom vunom, pjenastom plastikom ili ekstrudiranom polistirenskom pjenom u podrumima ili unutar zidova.

Ali ovo, nažalost, nije uvijek moguće, dakle, u situacijama s više sile, možete upotrijebiti otporni kabel, kao što ćemo reći u nastavku, a također prikazati video u ovom članku.

zagrijavanje

Otporni kabel

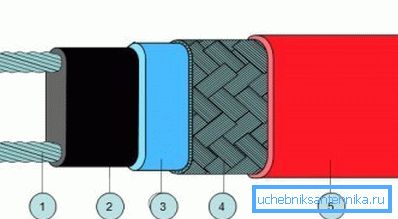

Samoregulirajući kabel, koji se može koristiti za zagrijavanje opskrbe vodom, izrađen je u obliku debele trake, gdje se polimerna matrica zagrijava pomoću paralelnih poluvodiča.

Takav sustav je dizajniran za samo-očuvanje, tj. Poluvodiči neovisno reguliraju temperaturu zagrijavanja, stoga je izgaranje ovog sustava u načelu nemoguće. Osim toga, takva žica može se rezati na bilo kojem mjestu, ako je njezina duljina veća od potrebne, ali ne možete ga izobličiti.

Modificirani poliolefin, koji se nanosi u dva sloja na grijaćem kabelu, stvara izvrsnu mehaničku zaštitu od abrazije i udaraca, kemijskih aktivnih tvari (otapala, acetona, naftnih derivata), a služi i kao izvrsna dielektrična.

Ako želite kupiti otporni kabel ovog tipa, nemojte zaboraviti da je njegova cijena znatno veća od one PNSV-a, ali ste potpuno oslobođeni kontrole temperature i napona.

Instalacija i preliminarni izračun

Prilikom odabira buntovnog uređaja morat ćete uzeti u obzir tri osnovna parametra za njegovu instalaciju:

• Promjer vodene cijevi;
• Materijal iz kojeg se izrađuje cjevovod;
• Potencijalni kapacitet toplinske izolacije preko žice.

Tablica omjera promjera cijevi na debljinu izolacije treće strane

Napomena. Kod grijanja vodovodne brtvene žice, instalacijski priručnik također osigurava dodatnu toplinsku izolaciju s pjenastom plastikom, ekstrudiranom polietilenskom pjenom ili mineralnom vunom. Inače, pola energije će biti izgubljena, to jest, ići u svemir.

• Ugradnja buntovne žice za grijanje može se obaviti na dva načina - vanjski i unutarnji. Vanjsko polaganje može se obaviti na nekoliko načina - voditi kabel u ravnoj liniji s jedne strane cijevi, ili dvije trake s obje strane, ali možete ga postaviti i na valovitu liniju, pa čak i omotavati oko, ali ova druga opcija uzrokuje mnogo problema. Takva površinska montaža uglavnom se provodi u slučajevima kada je dovod vode ili kanalizacijski sustav već montiran i stavljen u pogon.

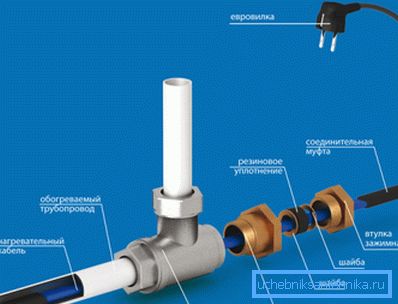

• Kada kupite baterijski kabel za grijanje za unutarnju instalaciju, pazite da prodajete cijeli komplet koji osim žice sadrži rukav sa žlijezdom za brtvljenje ulaza, kao i pribor za rezanje za spajanje. Prije nego što počnete čišćenje krajeva, stavite navojnu žicu na žicu, a zatim samu žlijezdu koja treba biti čvrsto pritisnuta na poliolefinsku plašt (zaštita curenja).

• Prije svega, trebat ćete istegnuti kraj zaštićenog pletenice i za to očistiti poliolefinsku ovojnicu za oko 30-40 mm i okretati zaslon u obliku flagelluma - trebat će vam ga za uzemljenje. Nakon toga uklonite sljedeći sloj poliolefina za 15-20 mm kako biste očistili krajeve grijanja, kao što je prikazano na gornjoj slici, samo pazite da zemlja ne može kontaktirati matricu za grijanje.

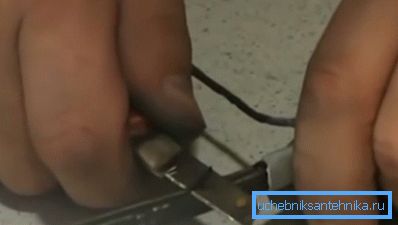

• Sada nastavite sa rezanjem samog matrice i za to je najbolje postaviti kabel bočno i pažljivo, kao da oštrenje olovke uklonite izolaciju, prvo s jedne strane, a zatim s druge strane. Nakon toga, rastopiti bakrene žice na stranama i izrežite izolaciju od sredine. Nemojte pokušavati učiniti drugačije - matrica je prilično teško i najbolje je ukloniti na taj način.

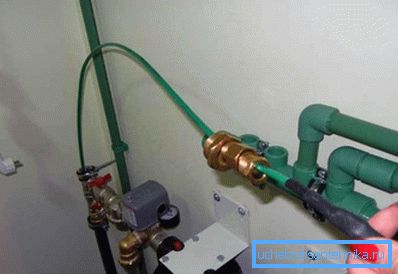

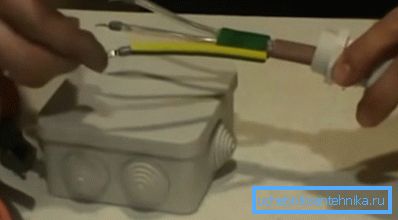

• Za spajanje dvaju komada, potreban vam je dvokanalni adapter iz kompleta, čije pregrade napunite brtvilom, koji također dolazi s opremom. Na krajevima žice također se stavljaju na prvu plastiku, a zatim metalne cijevi, koje su spljoštene kliještima u obliku stezaljki, koje su umetnute u štit ili posebnu kutiju, kao na gornjoj slici. Nakon toga, stavite kabel unutar cjevovoda kroz čep i zategnite brtveni prsten koji ste stavili na samom početku.

Preporuka. Kada odaberete buntovnu žicu za cijevi za grijanje vode, trebate obratiti pažnju na certifikaciju izolacije - to bi trebalo biti prikladno za korištenje hrane. Ako nema takve potvrde, žica se može koristiti samo za instalaciju u kanalizacijski sustav.

zaključak

Nakon instalacije, kraj kabela morate zapečatiti vlastitim rukama i to učiniti, podijelite ga, baš kao i za vezu. Samo u ovom slučaju morate napraviti krajeve različitih duljina, tj. Izrezati jedan iznad drugog 5 mm dalje uz kalup i ispuniti brtvilom.
