Vodoinstalacije: instalacijski rad

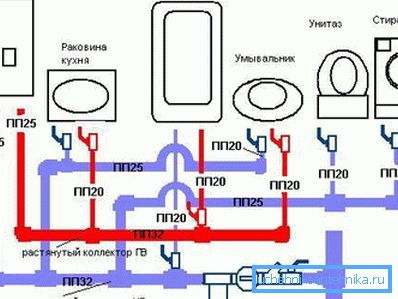

Uglavnom, osnovni raspored distribucije vode u zemlji, zemljištu ili stanu apsolutno se ne razlikuje, jer u svakom slučaju postoji izvor vruće i hladne vode, kao i kupaonice, gdje se donose cijevi. Trenutno, takve ožičenje u većini slučajeva izrađene su od polipropilena.

To je vrlo pouzdani materijal koji izdržava visoke temperature (do 110 ° C), a također se lako i brzo zavaruje posebnim lemljenjem. Naučit ćete kako to učiniti u praksi, koje su cijevi potrebne za to, a dodatno vam predstaviti tematsku demonstraciju videozapisa u ovom članku.

Skupština

materijali

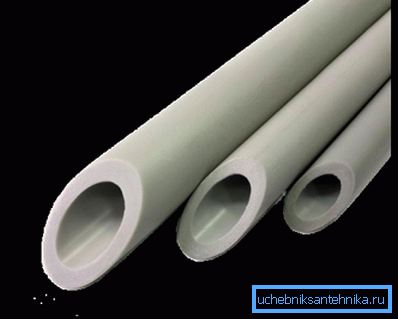

• PN-10. Najpopularnija cijev za unutarnju upotrebu polipropilena (PPR ili PPR), ova PN-10 instrukcija dopušta njegovu upotrebu isključivo za hladnu vodu s temperaturom koja ne prelazi 20 ° C i kao ekstremnu opciju - do 45 ° C, ako radni tlak ne prelazi 1 MPa. U pravilu. Vodoinstalateri ne preferiraju takvu cijev, preferirajući deblji materijal.
• PN-16. Takva cijev se koristi mnogo češće, iako nema ojačanja, budući da dopuštena radna temperatura vode može biti 60 ° C pri nominalnom tlaku od 1,6 MPa. Takav se materijal u nekim slučajevima čak može koristiti i za opskrbu tople vode, ali pod uvjetom da će ožičenje biti pod žbukom, što neće dopustiti da se deformiraju.

• PN-20. Vodovodne cijevi ove vrste često se nazivaju univerzalne, jer se mogu koristiti i za tople i hladne sustave za opskrbu vodom i za grijanje - radna temperatura je 95 ° C pri konstantnom tlaku do 2 MPa. To je moguće zbog sloja ojačanja, koji može biti stakloplastike, ali češće je aluminijska folija.
• PN-25. No cijev s takvim oznakama može se koristiti za ugradnju grijanja u privatnoj kući ili u zemlji vlastitim rukama, gdje temperatura vode ima radnu temperaturu od 95 ° C, a bacanja do 110 ° C moguća su pri stalnom tlaku do 2,5 MPa. To je moguće zbog zadebljanja zidova i bližeg mjesta sloja armature na površinu, iako tijekom ugradnje to stvara određene neugodnosti (skidanje folije s aparatom za brijanje).

Tablica tehničkih parametara PN-10 i PN-20

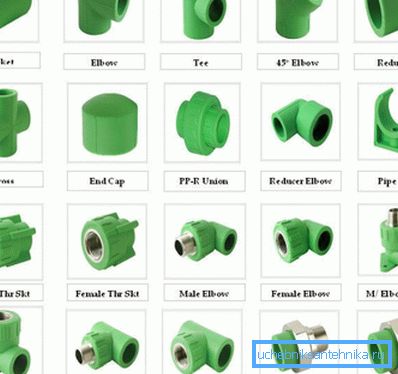

Za pričvršćenje, okretanje ili premještanje na drugu ravninu polipropilenske cijevi kada ih postavljate u kuću, u zemlji ili u stanu vlastitim rukama, koriste se posebni PPR navojni, lemni i kombinirani elementi. Ovi uređaji također vam omogućuju odvajanje od cijevi različitih promjera, na primjer, pri prebacivanju s debljeg uspona na horizontalno ožičenje.

Napomena. Za zavarivanje polipropilenskih cijevi koriste se tri tipa električnih lemilica za lemljenje - xiphoid, disk i cijev. U tehničkom smislu, kod postavljanja vodoopskrbnog sustava ne postoji razlika među njima, ali u prva dva tipa koriste se paraste mlaznice, a za druge, nesparene. Sve mlaznice su izrađene od aluminijske legure, ali one visoke kvalitete imaju teflon premaz koji štiti rastaljeni polipropilen od lijepljenja.

Zavarivanje

Počnimo s činjenicom da izgled vodenih cijevi u stanu, u kupalištu ili u zemlji započinje oznakom, tj. Morat ćete točno odrediti gdje i koliko visoka određena kupaonica i označiti ih s kredom ili tehničkom olovkom , To će vam omogućiti točno izračunavanje potrebnog PPR metrike, kao i tip i približan broj navojnih, lemljenih i kombiniranih (redukcijskih) spojeva potrebnih za spajanje i savijanje.

Kažemo približan broj, budući da se samo priključci s navojem mogu točno izračunati za izlaz na različite vodovodne instalacije, ali broj priključaka (čipovi, kutovi, spojke, premosnice i čep) mogu uvijek varira. Stoga se kupuju s malom marginom.

Ovisno o tome koju liniju vozite (vruće ili hladno), oznaka polipropilenske cijevi također se može promijeniti. Na primjer, možete postaviti opskrbu toplom vodom iz električnog kotla ili plinske kolone s PN-25 cijevi, ali u tom slučaju, prije zavarivanja, njezin kraj treba obraditi s aparatom za brijanje.

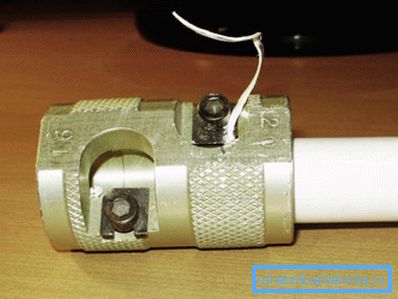

Ovaj uređaj donekle podsjeća na oštrenje školskog olovka, samo u ovom slučaju ne pucajte drvo, nego SPR sloj i aluminijsku foliju, otkrivajući unutarnji SPR sloj za lemljenje.

Za zavarivanje polipropilena u stanu ili u privatnoj kući s rukama na sobnoj temperaturi morate zagrijati lemljenje na 280-290 ° C, a ako je hladno, postavite termostat na puni kapacitet - obično je 300 ° C.

Na vruću mlaznicu stavlja se spoj s tankog dijela (stavlja se na nju), a cijev se umetne u deblji dio - vrijeme zadržavanja od 5-6 sekundi tako da se cijev za strujanje zagrijava dobro i osigurava dovoljnu adheziju. Nakon toga, oba se elementa moraju istovremeno ukloniti i povezati s istim vremenom zadržavanja.

Tablica parametara zavarivanja SPR cijevi

Tijekom zavarivanja vrlo je važno pridržavati se dubine lemljenja - to je udaljenost koju cijev ulazi u spoj. Obratite pažnju na stol, koji se nalazi malo viši i, prema promjeru, možete staviti oznaku na kraj marke s olovkom ili markerom - s vremenom nećete trebati oznake - iskustvo vam omogućuje da držite željenu udaljenost automatski.

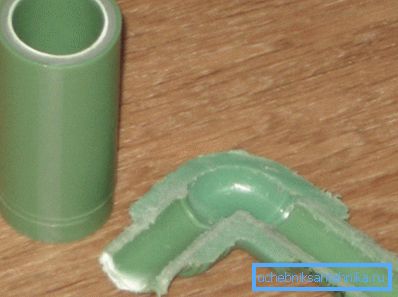

Činjenica je da ako cijev prodire u presjek dublje od navedene udaljenosti, ona djelomično ili čak potpuno blokira prolaz, što znači da će taj čvor morati biti rezan i na njegovo mjesto uz pomoć cijevnih spojaka za lemljenje novog.

Možete zavariti sve čvorove odvojeno u kući ili u stanu s polipropilenom, tj. Možete zalijepiti svaki zglob izravno na mjestu njezina rada, ali to je vrlo neugodno jer će vas sam zid uticati na vas, kao i različite okretaje, projekcije, tako dalje.

Stoga je najbolje zavariti čvorove u cijelim blokovima odvojeno, kao što je prikazano na gornjoj fotografiji, a zatim ih spojiti na mjesto korištenja (pod, zid, strop). Nemojte zaboraviti da se svaki dio cijevi mora pažljivo izmjeriti, a svaki priključak mora biti zavaren pod kutom na kojem će se upravljati.

Napomena. Polipropilen se može postaviti na zid da se učvrsti s plastičnim ili metalnim nosačima. Ali najbolje je napraviti skrivenu instalaciju, pod žbukom ili okvirnom podlogom, jer PPR nije osjetljiv na koroziju i služi već dugi niz godina.

zaključak

Ako imate potrebne alate - mjeru trake, škare i lemljenje, uvijek možete voditi vodovod ili grijanje u vlastitoj kući ili stanu vlastitim rukama. Ali istodobno je vrlo poželjno imati partnera koji može držati zavareni blok na pravom mjestu u pravom trenutku.
