Vodoinstalacijska cijev od lijevanog željeza prema gost 9583

Cijevi od lijevanog željeza, u pravilu, dosljedno su povezane s kanalizacijom. Malo ljudi zna da se masovno koriste za polaganje vodovoda više od dva stoljeća. U ovom ćemo materijalu proučiti značajke cijevi od lijevanog željeza, zahtjeve GOST-a, primjenjive metode ugradnje i popravaka.

Lijevano željezo ili čelik

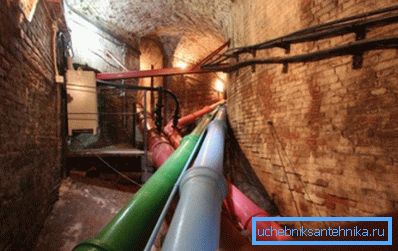

Oni koji su bili u podrumu Peterhofa privukli su pažnju na masivne cijevi koje vode svoje poznate fontane. Ovo je jedan od najstarijih željeznih cjevovoda prije našeg vremena. Sagrađena je stoljećima; istovremeno, graditelji kraljevske rezidencije, iskreno govoreći, nisu posebno razmotrili troškove.

U drugoj polovici prošlog stoljeća došlo je do ekonomske svrhovitosti. Zaista, zašto izgraditi sustav vodoopskrbe sa resursom od pola stoljeća ako će se nakon 40 godina područje grada proširiti i obnoviti polaganjem novih autocesta?

Tada je čelična glavna voda postala široko rasprostranjena - relativno jeftina i, što je najvažnije, mnogo više tehnoloških u smislu instalacije.

Savjet: Električno zavarivanje i vanjsko hidroizolacija bitumenom izvode se mnogo brže od ručnog utiskivanja s ispunom utičnice.

Posljedice spremanja su vrlo predvidljive i još uvijek se osjećaju:

• Resursi cijevi postavljeni u zemlju, usprkos hidroizolacijskim mjerama, rijetko prelaze 30-40 godina. Nakon tog vremena, brojne fistule u njemu čine gubitak pitke vode neprihvatljivim.

Zanimljivo: prema procjenama lokalnih vlasti, u Sevastopolu, gradu u kojemu autor živi, ​​zbog propadanja vodoopskrbne mreže izgubljeno je 40% vode.

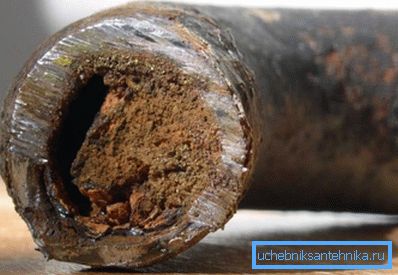

• Ne samo to: čelična cijev aktivno je obrasla vapnenim naslagama i hrđu. Za nekoliko desetljeća, klirens se može smanjiti za 3-4 puta s odgovarajućim padom tlaka i upravljivosti.

A što izgleda od lijevanog željeza na ovoj dosadnoj pozadini?

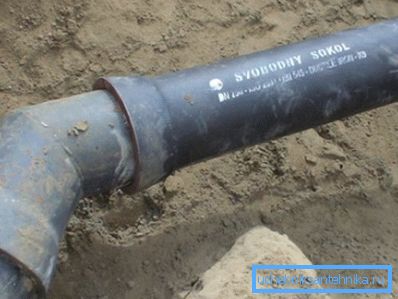

• S odgovarajućom kvalitetom vanjskog hidroizolacije, stvarni vijek trajanja cijevi postavljenih u tlo je ne manje od jednog stoljeća.
• Cjevovod praktički ne prenosi iznutra.

Jedini problem instalacije od lijevanog željeza je velika osjetljivost na kretanje tla: gdje se čelična cijev lagano deformira, lijepljeno željezo će prsnuti.

standard

Sadašnji standard za sive cijevi od lijevanog željeza uveden je 1977. godine; Posljednje su promjene došle do teksta nedavno, u 2011. godini. Dakle, što bi trebale biti cijevi od lijevanog željeza za vodoopskrbu u skladu s GOST 9583-95?

veličina

Standard nudi vodu od lijevanog željeza od tri razreda za debljinu zidova - LA, A i B.

Mjera mjerača cijevi varira od 11,3 kg (65 mm, LA klasa) do 627 kg (1000 mm, klasa B). Standardom je predviđena proizvodnja zvonolikih cijevi izmjerene duljine (2; 3; 4; 5; 6; 7; 8; 9 i 10 metara) i neodređene duljine od 2 do 10,5 m.

zahtjevi

Prijelaz cilindra u utičnicu može biti načinjen s nagibom ili u obliku pletiva.

Dimenzije cijevi od lijevanog željeza za opskrbu vodom mogu se razlikovati od nominalnog u sljedećim granicama:

• Duljina mjerne cijevi je + -20.
• Debljina stijenke - -1 + 0,5.
• Vanjski promjer (do 300 mm) - + - (4.5 + 0.0015D).
• Vanjski promjer (preko 300 mm) - + (4.0 + 0.0015D) - (5.0 + -0.0015D).
• Unutarnji promjer u utoru je + (2,5 + 0,002 D) - (1,5 + 0,002D).

Napomena: za D, pri izračunavanju tolerancija, uzima se nazivni promjer.

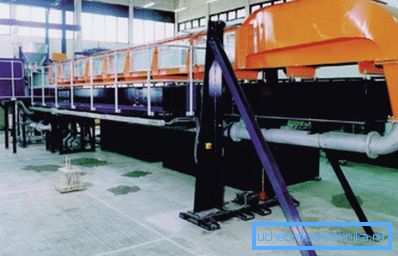

Ovalnost ne može utvrditi cijev za normalizirana odstupanja od nominalne veličine. Odstupanje stvarne mase cijevi od izračunate ne može biti veće od pet posto. Cijevi se podvrgavaju hidrauličkim tlačnim ispitivanjima, koje su određene njihovom klasom i nominalnom veličinom.

Napomena: radni tlak u mreži za vodu obično ne prelazi 3-4 atmosfere. Do 8-10 kgf / cm2 može se povećati samo nakon pumpanja, u okviru inženjerskog sustava kuće ili malog mikrotrakta.

Središnja strana cijevi nasuprot zvonu treba oštetiti okomito na svoju osi s odstupanjem od najviše 0,5 stupnjeva.

Unutarnji i vanjski proizvod prekriven je zaštitnim netoksičnim materijalom. U tom slučaju premaz ne smije ometati brtvljenje steznog zgloba, oguliti i omekšati na temperaturama do +60 ° C.

Važno: na zahtjev kupaca elemenata cjevovoda može se isporučiti bez premaza.

Instalacija i popravak

Kako ukloniti cijev vodovodne instalacije tijekom instalacije? Jesu li čašice puknute i odrezane?

Glavna faza brtvljenja cijevi je njegovo brtvljenje s kabolom uljem s organskim vlaknima. Upregnite se u srednji zvonoliki spoj što je moguće čvrsto, nakon čega se dodatno ručno stisne uz pomoć jurnjave i čekića.

Izbjegavajte malu brtvu: kabol mora biti zaštićen od biorazgradnje, mehaničkih oštećenja i drugih nedaća.

Kako se to radi?

• Konvencionalni cementni brand 400. Voda-cementna mješavina, pripremljena u omjeru od 1: 9, što je moguće čvršće, začepljuje utičnicu i sabija se žigom dok ne počne odbijati cementni čep. Zatim je utor omotan vlažnim krpe za jedan dan.

• Azbestna mješavina cementa, pripravljen u omjeru 1: 2, nakon čega slijedi dodatak od 10 do 12 volumnih postotaka vode. Kompaktan je poput cementa; Azbestna vlakna sprječavaju pucanje.

Važno: s istim uspjehom možete koristiti vlakno - sjeckani stakloplastike.

• Proširivanje cementa. Za razliku od uobičajenih, to ne zahtijeva zbijanje.
• Topiti sumpor dodavanjem 10 - 15% zemnog kaolina. Iz očitih razloga možete uliti samo vertikalnu ili nagnutu utičnicu; U pravilu, siva skupina se zapečaćuje u tvornici.
• Rastaljenog olova.
• Konačno, olovo se može koristiti za pečat na vrh cabbies.. Tanka šipka mekog metala čvrsto ispunjava utor, pouzdano štiti organska vlakna.

Važno: olovo i njegovi spojevi su otrovni. Azbestna vlakna i vlakna također nisu tako korisni za respiratorne organe. Dakle, očigledna pouka: kada radite relevantni rad vlastitim rukama, ne zaboravite na osobnu zaštitnu opremu.

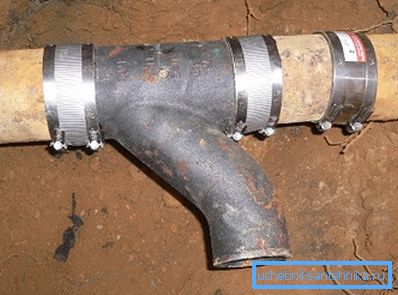

Popravak cijevi od lijevanog željeza moguće je samo s manjim poprečnim ili uzdužnim pukotinama daleko od utičnice: u ovom slučaju predzirane lijeve ili čelične stezaljke s gumenom brtvom postavljene su na presjek cjevovoda. U drugim slučajevima (usitnjene utičnice, uzdužne pukotine znatne duljine) zamjenjuje se dio cjevovoda.

alternative

lijevano željezo

Prvo poznanstvo

Pod ovom redukcijom leži tzv. Visoko-čvrsto nodularno lijevano željezo.

Da biste objasnili značenje pojma, morate kratko kopati u divljinu fizike.

• Sve glavne razlike od lijevanog željeza od čelika - lomljivosti, niske duktilnosti i visoke otpornosti na koroziju određene su prisutnošću jednog od oblika ugljik - grafita.

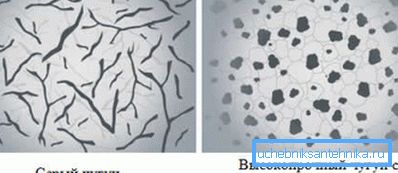

• Redoviti grafit ima oblik minijaturnih ravnih vaga. Međutim, kada se ponovo kristalizira kada se dodaju neki aditivi u rastaljenom sivom željezo (posebno magnezij i njegovi spojevi), promijeni svoj oblik u sferičnu.
• Istodobno, fizička svojstva metala značajno se mijenjaju: postiže viskoznost, plastičnost i otpornost na opterećenja šokova, uz održavanje otpornosti na koroziju.

Ono što je posebno lijepo je da se cijena tonske građe blago mijenja tijekom transformacije. Ukupni udio aditiva koji uzrokuju prekristalizaciju ugljika ne prelazi 0,08% težine lijevanog željeza.

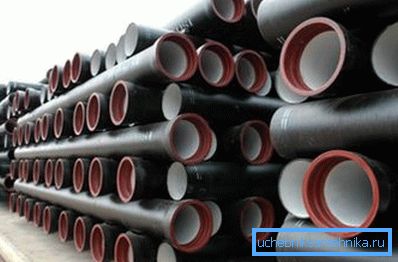

Cijevi s vodom za brujanje cijevi iz visokofrekventne željezne grupe trenutno su glavna alternativa sivom lijevano željezo.

• Komprimirana i savitljiva čvrstoća, oni su superiorniji od lijevanog željeza, a da ne spominjemo sve vrste polimernih cijevi. Sukladno tome, cijevi vodovodnih cjevovoda VCHSH mogu se postaviti pod prometne autoceste i na nestabilnim tlima. Imaju sve osobine čelika, osim njihove Ahilove pete - niske otpornosti na koroziju.

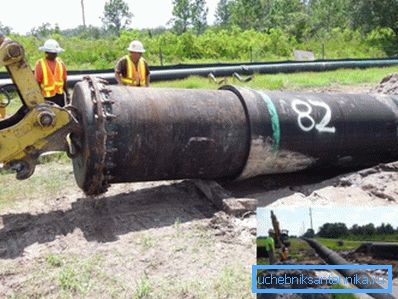

• Problem napornog i ne-tehnološkog utiskivanja utora potpuno je riješen. Umjesto utiskivanja upotrijebljene utičnice s prstenastim gumenim brtvama. Naravno, s značajnim cijevima, montaža utičnica uključuje upotrebu teških strojeva; međutim, masa ovih cijevi u svakom slučaju neće dopustiti ručno instaliranje cjevovoda.

Obratite pažnju! Korištenje gumenih brtvila omogućuje lagano deformiranje priključnice utičnice (promjena u relativnom položaju cijevi) bez ugrožavanja nepropusnosti.

Regulatorna dokumentacija

Proizvodnja tlačnih cjevovoda od VCHGH regulirana je posebnim standardom - GOST R ISO 2531-2008.

Istaknite njegove ključne točke.

1. Prema dokumentu, cijevi i spojnice mogu imati nominalne veličine od 40 do 2600 milimetara, što dopušta upotrebu žvakalnih žlijezda za stvaranje autocesta koje opskrbljuju cijele gradove.
2. Sastav metala, prema GOST-u, ne bi trebao imati štetan učinak na sastav vode.
3. Duljina cijevi regulirana je standardom ovisno o njihovom nominalnom promjeru:

Maksimalna dopuštena zakrivljenost iznosi najviše 0,125% duljine cijevi.

Kao vanjska prevlaka cjevovoda, ovisno o radnim uvjetima, može se koristiti:

• Cink metal.
• Cinkova boja (cinkov prah u polimernom vezivu).
• Polietilen.
• Poliuretana.
• Vlaknasti cement.
• Ljepljiva polimerna traka.
• Epoksidna smola.
• Bitumenska mastika ili boja.

Za unutarnju zaštitu cijevi i armature dopušteno je koristiti:

• Cementni mortovi (Portland cement, Portland slag cementa i cement visokog aluminija).
• Polietilen.
• Poliuretana.
• Epoksidna smola.
• Bitumenska boja (mastiks).

Obilježavanje elemenata cjevovoda treba navesti:

• Proizvođač (ime ili zaštitni znak).
• Godina proizvodnje.
• Upućivanje na materijal (VChGH).
• Nominalna veličina.
• Standard prema kojem je proizvod proizveden.

polietilen

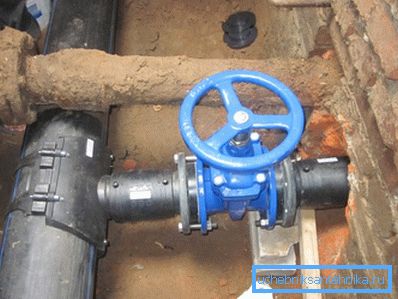

Polietilenski tlačni cjevovodi danas su glavna alternativa vodoinstalaterskoj instalaciji.

Detaljno upoznavanje s njima jasno je izvan dosega našeg materijala, pa ćemo obratiti pažnju samo na njihova ključna svojstva.

• Proizvođači su procijenili vijek trajanja polietilena kao maglovit 50+ godina. U praksi se ovaj materijal može smatrati gotovo vječnim.
• Depoziti na zidovima, smanjujući lumen cijevi, ne mogu biti u načelu. Glatka površina polimera s iznimno niskim ljepljivim svojstvima jednostavno ne dopušta stvaranje začepljenja.

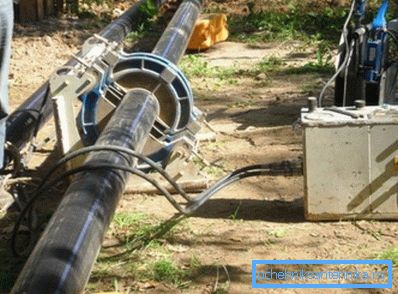

• Sve veze izrađuju se zavojnim zavarivanjem. Snaga zgloba je najmanje 80% čvrstoće čvrste cijevi.

Jedina pritužba na polietilen, koja dopušta da cijevi od lijevanog željeza ostanu na tržištu do danas, je visoka plastičnost i, kao rezultat toga, vrlo umjerena krutost prstena. Polietilenski cjevovod može se polagati u tlo deformabilno samo uz zaštitu armiranog betona.

zaključak

Mi ćemo razmotriti naše poznanstvo s klasičnim i suvremenim rješenjima za polaganje vodovoda da bude uspješan. Kao i uvijek, video u ovom članku će ponuditi dodatni materijal. Sretno!
