Vodovod i plin cijev: daljinski upravljač i stvarne
Koji je ovaj parametar - daljinsko upravljanje? Kako se uspoređuje sa stvarnim veličinama cijevi? Što je uvedeno i u kojim se jedinicama može mjeriti? Koje vrijednosti to može potrajati? U članku ćemo pokušati odgovoriti na ova pitanja.
Što je to
Daljinski upravljač (nazivni ili nominalni promjer, nominalni prolaz) je parametar koji karakterizira kompatibilnost cijevi i spojeva za njih. Na primjer, svaka cijev DN25 će biti kompatibilna s kutom ili spojkom istog uvjetnog prolaza.
Iako je uvjetovani prolaz približno jednak unutarnjem promjeru u milimetrima, obično se daje bez naznaka bilo koje jedinice. To znači da će naziv cijevi DU40 biti točan, ali DN 50 mm - br.
Napomena: moguće je točno podudaranje između uvjetnog prolaza i stvarnog unutarnjeg promjera, no to je slučajnost više od pravila. Dimenzije cijevi DN 65 ili 100 regulirane su odgovarajućim GOST-om; međutim, jedan uvjetni prolaz odgovara jednom vanjskom promjeru i nekoliko vrijednosti debljine stijenke, što će očigledno dati neke promjene u unutarnjim promjerima.

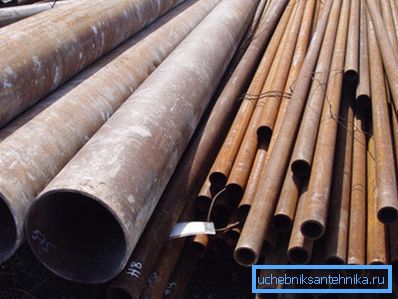

Potpuni popis uvjetnih propusta nalazi se u GOST 28338-89. On pruža niz vrijednosti od 2,5 do 4000. Međutim, budući da smo prvenstveno zainteresirani za vodovodne cjevovode, u budućnosti ćemo se ograničiti na čeličnu vodu i plinske cijevi proizvedene prema GOST 3262-75; njihov maksimalni daljinski upravljač je ograničen na 150.
Korisno je znati da je tablica vrijednosti uvjetnog prolaza odabrana na takav način da svaka sljedeća veličina povećava kapacitet cjevovoda za 60 do 100%. Ona, kao što se sjećamo iz fizike, proporcionalna je poprečnom presjeku koji raste nakon trga promjera.
Inča i rezbarija
Pri opasnosti da se čitatelj zbunjuje još više, moramo spomenuti još jednu činjenicu o dimenzijama cjevovoda. Prema ruskim standardima mjerna jedinica za promjer cijevi je milimetar.
U slučaju DM, nije navedeno, već implicirano; Međutim, za vodene i plinske cijevi, zajedno s nekim apstraktnim uvjetovanim prolazom, koristi se engleski inčni. Dakle, cijev DN20 često se naziva 3/4 inča, a cijev DN32 kao 1 1/4.
Referenca: Engleski inčni je 2,54 cm.
U ovoj jednostavnoj pretvorbi inča u mjerni sustav mjernog sustava dovest ćemo nas do neočekivanog otkrića.
Prema GOST 3262-75, dimenzije cijevi DU15 trebaju odgovarati sljedećim vrijednostima:
- Vanjski promjer - 21.3.
- Debljina stijenke je 2,5, 2,8 ili 3,2, ovisno o vrsti proizvoda (može biti lagana, obična i ojačana). Prema tome, jednostavni izračun nam daje unutarnji promjer od 16,3, 15,7 ili 14,9 mm.
U međuvremenu, 1/2 inča je 12,7 mm. Pa što znači ime pola cijevi cijevi? Samo na njemu moguće je rezati rezanje cijevi odgovarajuće veličine.
Dajte nam neke vrijednosti veličina koje se često koriste u instalaciji niti cijevi sanitarne opreme.
| Veličina nita cijevi (inča) | Vanjski promjer (greben, mm) | Unutarnji promjer (kod kanala, mm) |
| 1/2 | 20,956 | 18,636 |
| 3/4 | 26,442 | 24,119 |
| 1 | 33.250 | 30,294 |
| 1 1/4 | 41,912 | 38,954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
GOST 3262-75
Vratimo se, međutim, vodenim plinovodima. Da biste doznali koje su dimenzije cijevi DU20 ili što je vanjski promjer cijevi DU50, dovoljno je pažljivo ispitati GOST 3262-75, prema kojemu su izrađene.
veličina
| Uvjetni prolaz | Vanjski promjer | Debljina stijenke cijevi | ||
| svjetlo | običan | ojačati | ||
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48,0 | 3.0 | 3.5 | 4.0 |
| 50 | 60,0 | 3.0 | 3.5 | 4.5 |
| 65 | 75,5 | 3.2 | 4.0 | 4.5 |
| 80 | 88,5 | 3.5 | 4.0 | 4.5 |
| 90 | 101,3 | 3.5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
Slijedi potpuni popis standardnih veličina opisanih u standardu. Da biste saznali, na primjer, sve veličine cijevi DU40, dovoljno je pronaći u tablici.
Obratite pažnju! Unutarnji promjer je jednak razlici između vanjskog promjera i debljine dvostrukog zida. Za lagani DU40, to će biti 48 - (3 x 2) = 42 mm.
Ostali zahtjevi
Standard sadrži ne samo paletu proizvoda proizvedenih prema njemu.
Ima brojne zahtjeve proizvodnje.

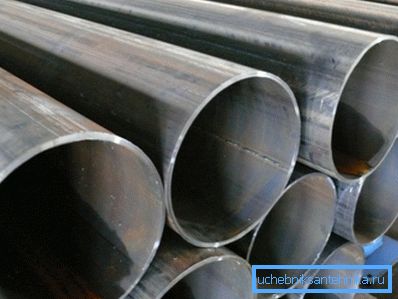

- Sve VGP cijevi su elektrolizirane, tj. Proizvedene su valjanjem plosnate grede i zavarivanjem uzdužnog šava.
- U okviru standarda, oni se mogu proizvesti i bez premaza protiv korozije i pocinčane.
Korisno: cijena potonjeg je veća za oko 50%.
- Radni hidraulički tlak trebao bi biti najmanje 25 kgf / cm2 za lagane i obične proizvode i 32 kgf / cm2 pojačani.
- Duljina ravnih segmenata iznosi od 4 do 12 metara.. Prema GOST-u, mogu biti isporučeni neimenovani, dimenzionalni i višestruki dimenzije; u potonjem slučaju, za svako rezanje napravljeno je odstojanje od 5 mm.
Korisne stvari
Naposljetku, dajmo vam neke korisne savjete vlasniku kuće ili stana koji će s vlastitim rukama instalirati vodu ili sustav grijanja.
- Ima smisla koristiti crni čelik samo uz grijanje. A onda, pod uvjetom da se sustav grijanja ne vraća za ljeto: kombinacija vlage i zračnog pristupa je kontraindicirana.
- Pocinčani ide isključivo na niti. Upute se odnose na činjenicu da se premaz cinka izgaraju na zavarenim spojevima.

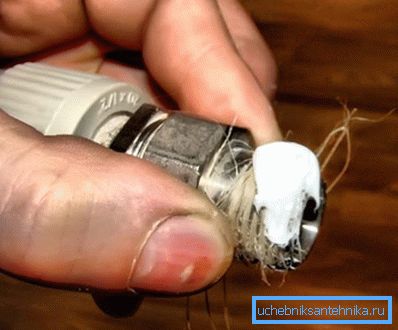

- Za brtvljenje navojnih spojeva lakše je i jeftinije koristiti lan s bojom. Lan je jeftin, ali trulo; boja u potpunosti rješava taj problem.
zaključak
Nadamo se da će materijal koji se nudi čitatelju pomoći da se orijentira u standardnim veličinama čeličnih cijevi na tržištu. Kao i uvijek, u videu možete pronaći dodatne informacije u ovom članku. Sretno!
