Vodovodne cijevi: materijali, dimenzije i metode ugradnje

Tema ovog članka su vrste vodovodnih cijevi i spojeva. Moramo shvatiti koje metalne i plastične vodovodne cijevi se trenutno koriste, kako su međusobno povezane i vodovodne instalacije. Osim toga, saznat ćemo koji su promjeri tipični za određene komunikacije.

Materijali i opseg

Prvo, saznajte koje cijevi za vodovod mogu se koristiti i za koje svrhe.

Vodovodne cijevi i sustavi grijanja

• Crni čelik još uvijek ne gubi tlo u centralnim sustavima grijanja. Njegova snaga je definitivan plus; ograničena otpornost na koroziju nadoknađuje odsutnost zraka u sustavu tijekom cijele godine.

Obratite pažnju! Jao, ali činjenica da cijevi za grijanje ne bi trebale biti izbačene za ljeto - samo u teoriji. U praksi je toplo vrijeme godina - vrijeme je da se popravimo, a neizbježni propuštanje između dijelova radijalno-željeznih radijatora ponekad prisiljava sustav na odvod.

• Galvanizacija je lišena glavnih nedostataka crnog čelika. Međutim, tu je nijansa: sloj cinka razbije se na zavarama. Grijač ili vodoopskrba otporna na koroziju bit će samo ako je potpuno montirana na niti.

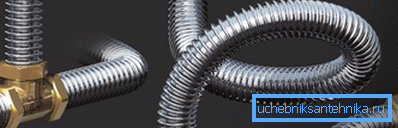

• Ugljen od nehrđajućeg čelika ima najveću čvrstoću rastezljivosti, otporan je na koroziju, agresivne medije i nema glavni nedostatak prethodnih rješenja - složenost ugradnje s rezanjem navoja ili zavarivanjem. Fleksibilne valovite cijevi savijte se s promjerom jednakim njihovom promjeru. Jedini nedostatak je relativno visoka cijena (za 15 mm - od 170 rubalja po metru).

• Metalna plastika koja se koristi u sustavima podnog grijanja, autonomnog grijanja i opskrbe vodom (toplo i hladno). U DH također se može koristiti; Međutim, ovaj materijal je ozbiljno (i nezasluženo) oštećen ugledom kompresijskih armatura za cijevi, koji s određenim pogreškama u instalaciji počinju protjecati kroz nekoliko ciklusa grijanja i hlađenja. Cijev se sastoji od dva sloja umreženog polietilena s aluminijskom cijevi između njih.

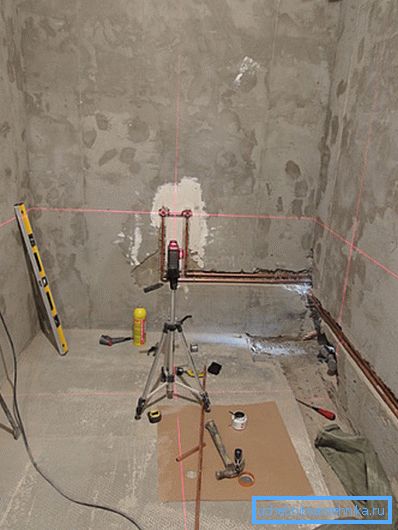

• Bakrena vodovodna cijev se može koristiti u svim vrstama sustava grijanja i vodoopskrbe. Ovo nije jeftino, ali izuzetno izdržljivo rješenje.

• Polipropilen je, pak, atraktivan po svojim niskim troškovima.. Polipropilenski vodovod je najmanje pola stoljeća i ne pada od prekomjernog nakupljanja mineralnih sedimenata; Erozija unutarnje površine suspendiranom tvrdom plastikom također nije strašna.

Važno: kod sustava opskrbe toplom vodom i grijanja, koristi se polipropilen ojačan aluminijskom folijom ili sjeckanim stakloplastikom (vlaknima). Ojačanje povećava čvrstoću rastezanja i značajno smanjuje produljenje polimernog cjevovoda tijekom zagrijavanja.

• Polietilen se koristi samo i isključivo za hladnu vodu.. Radna temperatura ove plastike ograničena je na 40 stupnjeva.
• Umreženi polietilen, međutim, u osnovi se razlikuje od njega zbog povećane čvrstoće i otpornosti na toplinu.. Međusobno povezivanje između molekula polimera mijenja svoje fizičke karakteristike, dopuštajući da se koristi u svim sustavima grijanja i toplovodnim vodovima. Fleksibilnost cijevi čini ih vrlo popularnim kod kolektorskih ožičenja.

kanalizacija

Popis materijala koji se koriste za kanalizacijske sustave znatno je manji.

• Lijevano željezo je do sada izgubilo svoju bivšu popularnost. Razlozi - visoka cijena, velika masa i iznimno dugotrajna instalacija s utisnim utičnicama. Jedini argument u korist lijevanog željeza je njegova akustična svojstva: masivni zidovi apsorbiraju bilo koju buku, što je vrlo korisno u slučaju uspona u stambenoj zgradi.
• Vodovod PVC cijevi, naprotiv, na vrhuncu popularnosti. Niska težina, jednostavna instalacija i jednostavnost rezanja dopuštali su pritiskanje konkurentskih rješenja na trenutnom tržištu.

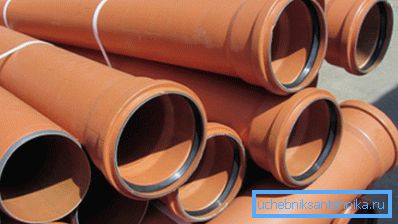

• Polipropilen se ovdje koristi. Čak je i lakši od polivinil klorida, ima veću čvrstoću i, što je najvažnije, otpornost na toplinu. Radna temperatura polipropilenskog kanalizacijskog sustava je do 90 stupnjeva u odnosu na 60 za PVC.

• Polietilen se koristi mnogo rjeđe - upravo zbog niske radne temperature. Njegova je prednost bez šumova: guste i izuzetno elastične zidove gase zvukove nešto lošije nego lijevano željezo.

montiranje

Kako instalacija vodovodnih cijevi to radi sam u svakom od navedenih slučajeva?

Vodoinstalacije, grijanje

kanalizacija

terminologija

Neki su pojmovi vjerojatno neuobičajeni za čitatelje daleko od vodovodnih i stoga treba komentirati.

• Komprimirani spoj ili pritisne cijevi gumenom ili silikonskom brtvom pri zatezanju matice s konusnim unutarnjim poprečnim presjekom ili prešanjem cijevi na mlaznicu pomoću prstena (u slučaju mekog bakra i metalne plastike).

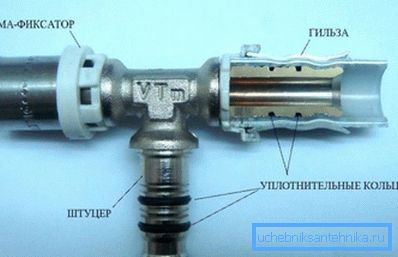

• Pribor za prešanje pouzdano pričvršćuje metalnu plastičnu cijev na spoju s parom gumenih prstena pri zatezanju košuljice od nehrđajućeg čelika s posebnim kliještama.

• Pritisak na pritisak (s push-push-a na engleskom jeziku) fiksiran je kada pritisnete. Ovdje se također osigurava čvrstoća s gumenim prstenima, dok je pričvrsni dio opružnog prstena od nehrđajućeg čelika s nogu koja se okreće prema unutra.

Kod zavarivanja polipropilena, niskotemperaturno lijevano željezo topi unutarnju površinu spojne spojnice i vanjsku površinu cijevi; zatim se dijelovi kombiniraju i nakon hlađenja postaju jedno.

Zavarivanje polietilenskih cjevovoda slično je slično.

• Uređaj za elektrofuziju sadrži grijaće zavojnice. Unošenjem ga možete prisiliti da zagrije polietilen do točke taljenja i postiže pouzdano zavarivanje dijelova.

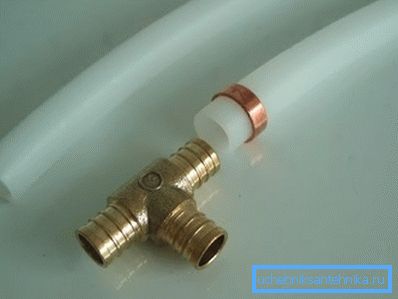

• Povezan polietilen ima mehaničku memoriju i nakon istezanja kraja cijevi s posebnim alatom, brzo se vraća na svoj prvobitni promjer, komprimiranjem umetnutog umetka. Čahura koja se nosi preko vrha pruža dodatnu fiksiranost.
• Navojni spojevi čeličnih cjevovoda izrađeni su pomoću lijevanog željeza i mjedenih elemenata; niti su zapečaćene lanenom (često s bojom) ili polimernim materijalima.

Važno: na niti su različiti vodoinstalacije obično sastavljeni od vodovodnih cijevi - stolnih svjetiljki, podnih svjetiljki, stolova itd. Nakon slikanja, ove smiješne dizajne izgledaju prilično prikladno.

veličina

Navedimo nekoliko zanimljivih činjenica, na ovaj ili onaj način koji se odnosi na promjere cjevovoda za različite svrhe.

• Oba prodavača i tehnički pisci često ukazuju na vodovodne dimenzije cijevi u palacima. To je na neki način počast tradiciji: u engleskom je inčima promjer promjera navoja cijevi. Upute za pretvaranje u sustav mjerenja na koje smo navikli su jednostavne: samo umnožite veličinu 25,4 - i dobit ćemo veličinu u milimetrima.
• Zbunjenost ne završava tamo. Za čelične cijevi glavni parametar nije vanjski ili unutarnji promjer, već uvjetni prolaz (DU). U pravilu je blizu unutarnjeg promjera, ali nije jednako, i ukazuje samo na mogućnost korištenja odgovarajuće veličine navoja cijevi za spajanje elemenata ovog cjevovoda.

• Dimenzije plastičnih vodovodnih cijevi svih tipova navedene su u metričkim sustavima. U pravilu, oni su označeni vanjskim promjerom; za izračun unutarnjeg presjeka, morate znati debljinu stijenke.

Koje su veličine važne za sustave grijanja i vodoopskrbe?

• Hladne vode i vodoopskrbni vodovi imaju promjer od 15-20 mm.
• Vodi se na radijator - 20 - 25 mm.
• Vode i grijanje - 25 - 32 mm.
• 40 - 65 mm - promjer punjenja grijanja i vode.
• Vodoinstalacijska cijev od 75 mm i više koristi se za montažu sklopova dizala i vodomjera koji osiguravaju grijanje, opskrbu toplom vodom i hladnu vodu u stambene zgrade.

Dimenzije vodovodnih cijevi - PVC, polipropilen, polietilen i lijevano željezo - za kanalizaciju se odabiru uzimajući u obzir mogućnost izbjeljivanja.

• Vodoinstalacijska cijev 50 mm koristi se za spajanje svih uređaja osim WC-a.

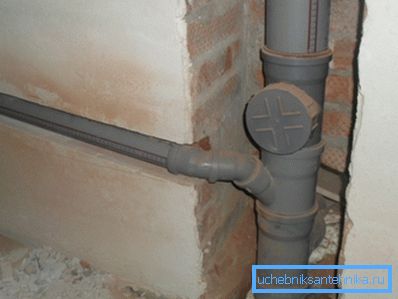

• 110 mm - tipičan dio ispusta iz WC-a i ronioca kanalizacije.

• 150 i više - veličine otpuštanja na bušotini i mjesta kanalizacije između bunara.

zaključak

Nadamo se da će naše malo površno preispitivanje postojećih rješenja biti korisno čitatelju. Kao i uvijek, video u ovom članku sadrži dodatne tematske informacije. Sretno!
