Vrste kanalizacijskih cijevi i spojeva - kratki pregled

Prilikom postavljanja kanalizacijskog sustava, grijanje i vodovod moraju se nositi s cijevima od različitih materijala. Da bi sav posao bio pravilno izveden, morate znati značajke spajanja cijevi i njihovih glavnih tipova.

Klasifikacija cjevovoda

U ovom pitanju sve ovisi o kriterijima koji se klasificiraju. Na primjer, prema uvjetima rada mogu se razlikovati tlačni i nenaponski sustavi.

No, razborito je dati klasifikaciju materijalom, razlikuju se takve vrste cijevi:

• plastika, PVC se obično koristi za kanalizaciju, a polipropilen (PP) se koristi za ugradnju sustava grijanja. Pojedinosti o povezivanju plastičnih cijevi za kanalizaciju opisane su u nastavku;

• metalni. Čelične cijevi su popularne kod postavljanja vodovodnih instalacija, od lijevanog željeza koristi se za odvodne sustave, tu su i bakrene i mjedene cijevi;

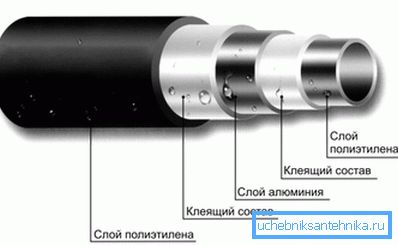

• Metalna plastika - između slojeva plastike nalazi se aluminijski sloj;

• Azbestni cement, za kanalizaciju se praktički ne koristi;
• stakloplastike.

Metode priključivanja cijevi

Možete istaknuti nekoliko osnovnih metoda koje se koriste prilikom instaliranja cjevovoda:

• zvonolika veza kanalizacijskih cijevi, najčešće se provodi ovom metodom;
• zavaren - ima najveću čvrstoću i nepropusnost u odnosu na ostale;
• koriste se navojni navoji;
• obod;
• pomoću press spojeva;
• koristite stezaljke.

Pristajanje zvona

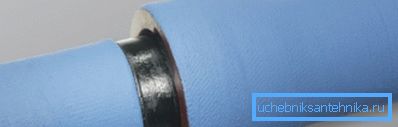

Ukratko, ova metoda može se opisati na sljedeći način: kraj jedne cijevi je umetnut u ekspanziju na kraju drugog dijela cjevovoda, a veza je također zapečaćena brtvenim sredstvom. U utoru je brtveni prsten, koji je deformiran i jamči čvrstoću zgloba.

Spajanje plastičnih kanalizacijskih cijevi gotovo se uvijek izvodi na ovaj način. Kanalizacija u kući radi u načinu rada slobodnog protoka, tako da je priključak socket dovoljno.

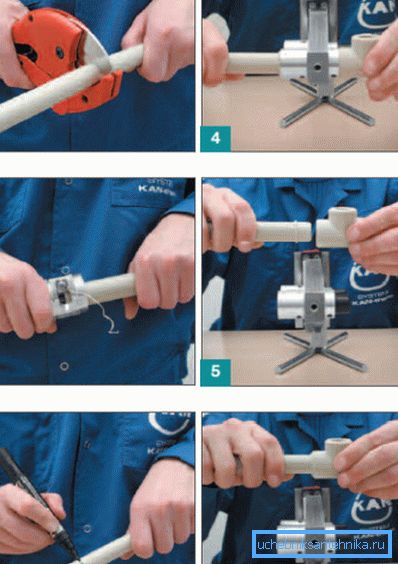

Odvojeno treba spomenuti od polipropilena cijevi (iako se obično ne koriste za instalaciju kanalizacije), tu se također koristi utičnice pristanište, ali materijal se zagrijava prije njega.

Zbog visoke temperature, polipropilen se omekšava i spoj je potpuno zapečaćen. Zbog toga može izdržati temperaturu rashladnog sredstva i tlak u sustavu.

Spojna plastika i lijevanog željeza

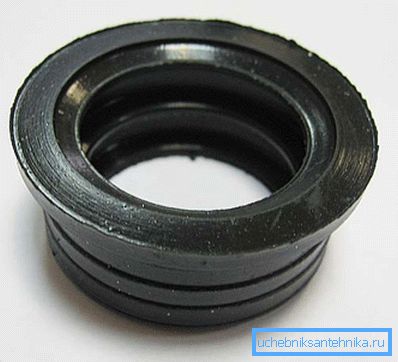

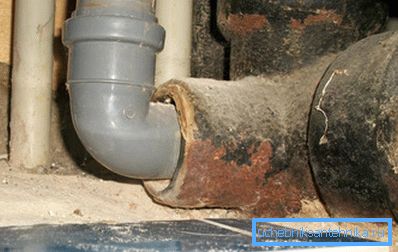

Ljudi se suočavaju s pitanjem kako spojiti cijev za lijevanje od lijevanog željeza s plastičnom kad se mora mijenjati dio starog trulog kanalizacijskog sustava lijevanog željeza. Također koristi bliještanje, a glavna je značajka da je potrebno koristiti gumenu manžetu za brtvljenje zgloba.

Nakon ulijevanja lijevka pročisti iz ostatka i pečat zidovi su prevučene sa sredstvom za brtvljenje, zatim se umetne u gumeni prsten i tek onda - kraj plastične cijevi. S tim u vezi, kanalizacijska cijev od lijevanog željeza s plastikom može se smatrati dovršenom.

Obratite pažnju! Prije nego umetnete plastiku u manšetu, poželjno je nanositi higijensko sredstvo za podmazivanje. Inače, možete oštetiti gumu.

Sadrži priključne cijevi za željezo

Ako ne postoji poseban problem s pitanjem kako spojiti PVC kanalizacijske cijevi, tada u slučaju spajanja cjevovoda od lijevanog željeza, slijed postupaka se nešto promijeni.

Glavna je razlika u brtvljenju zgloba:

• jaz od oko 30% dubine je začepljen s tarredom žele ili juta;
• preostali dio praga ispunjen je brtvenom otopinom (sumpor ili cementni mort). Dopušteno je koristiti olovo za izlijevanje.

Obratite pažnju! Danas se dugi proces zatvaranja žarulje i njenog izlijevanja zamjenjuju posebnim brtvenim prstenovima. Njihova uporaba čini most od lijevanog željeza otporniji na deformaciju.

Ako se spajanje plastične i lijevne cijevi od lijevanog željeza može jednostavno odspojiti, upotreba cijevi od lijevanog željeza podrazumijeva jednodjelnu vezu.

Zavareni spojevi

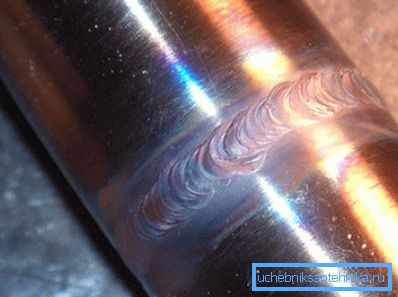

Ova metoda ima visoku čvrstoću spojeva, ali istodobno zahtijeva i neke vještine iz područja zavarivanja metala. Osim toga, jednodjelni spoj je izuzetno nepovoljan u pogledu njegovog djelovanja. Štoviše, na području metala za zavarivanje je osjetljiviji na koroziju.

Stoga se zavarivanje rijetko koristi, uglavnom za ugradnju sustava koji rade u tlačnom načinu rada. To jest, u slučajevima gdje prvo mjesto dolazi snage (vodovod, sustavi grijanja, također se nalazi u starim kanalizacijskim sustavima).

Obratite pažnju! Zavareni spoj se ne može koristiti ako cjevovod ima zaštitnu prevlaku, na primjer, pocinčanu. Pod djelovanjem zaštitnog sloja visoke temperature upravo izgorjeti.

Vijčani spoj

Ova vrsta veza je jednostavna za rad sa svojim vlastitim rukama, ne morate imati posebne vještine.

Cijela operacija priključivanja 2 odjeljka sastoji se od 2 faze:

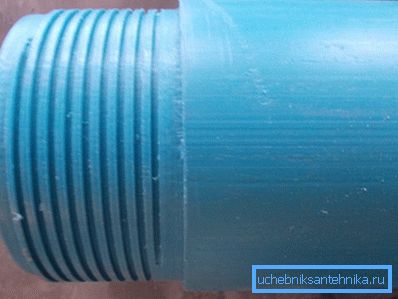

• Prvo, konac se siječe na oba kraja cjevovoda. Štoviše, konac se može rezati ne samo na metalu već i na plastici, glavna stvar je da debljina stijenke omogućuje da to učinite;

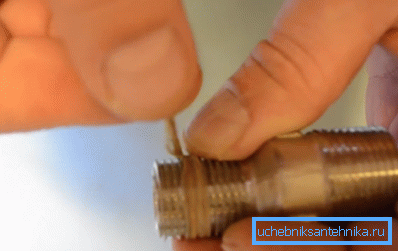

• Zatim se pričvršćuje za pričvršćenje na žičanu nit na oba kraja. Da biste spriječili da voda prolazi kroz zglob, možete upotrijebiti laneno namatanje.

Glavna prednost ove metode je jednostavnost održavanja sustava. Ako je zglob začepljen, uvijek možete rastaviti i očistiti sumnjivu sekciju.

Obratite pažnju! Jedino ograničenje u navojima je debljina metala. Ako se koriste cijevi sa tankim zidom, navojna veza je zabranjena.

Koristite prirubnice

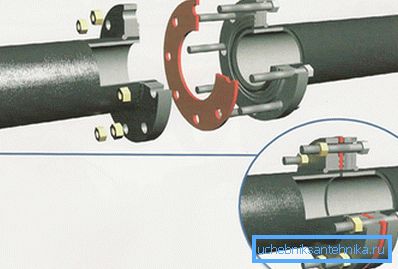

Za podupiranje ove metode trebat će vam 2 prirubnice (debeli metalni diskovi), vijci i gumenu brtvu. Prirubnice se stavljaju na krajeve cjevovoda, a između njih se nalazi gumena brtva.

Vijci su umetnuti u rupice duž perimetra prirubnica i pritegnuti s maticama, zbog čega se postiže nepropusnost zgloba. Cijena takvog spoja je niska, a sposobnost brzog odvajanja spoja, ako je potrebno, čini ga vrlo popularnim.

Prirubnice se mogu zavarivati ​​izravno na kraj odjeljka cjevovoda. Ostatak tehnologije se ne mijenja.

Korištenje press spojeva

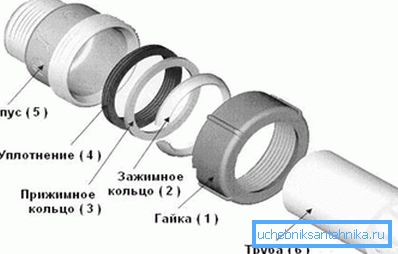

Jedan od najopćenitijih načina da se spusti cjevovod. Omogućuje vam spajanje 2 odjeljka bez zavarivanja, navoja ili lijepljenja. U tu svrhu koristi se poseban priključak koji se sastoji od središnjeg dijela s navojem s 2 strane, steznim prstenima brtve i matice.

Upute za sučelje izgledaju ovako:

• Na oba kraja cjevovoda stavljaju se matica, stezanje i stezanje prstenova i brtveni prsten (točno u ovom slijedu);

• krajevi sekcija su umetnuti u spojnicu, matica je pričvršćena na nju. Zbog deformacije gume osigurava nepropusnost zgloba.

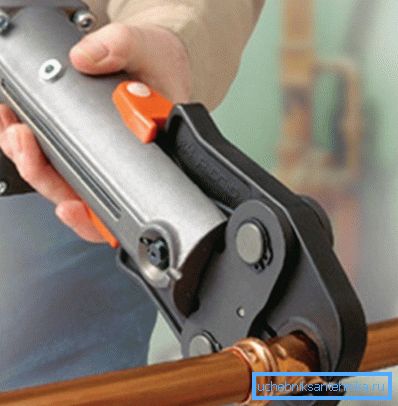

U slučajevima kada je potrebno priključiti dijelove tankog cjevovoda, koristi se postupak prešanja. Posebne press-kliješta crimp prostor za spajanje, metalni zidovi su deformirani i to osigurava pouzdanu vezu.

Upotreba crijeva

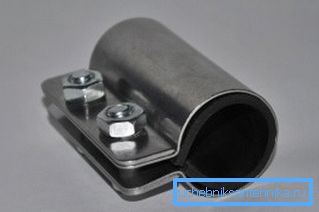

U posebnim prodavaonicama možete naći popravke - metalni cilindri s gumenim umetkom, napetost se stvara vijcima. Ove se stezaljke mogu koristiti s instalacijom cjevovoda, a glavna stvar je ne spojiti sekcije krajnjeg kraja, s njihovim toplinskim deformacijama to može uzrokovati curenje.

S obzirom na prirodu sustava odvodnje, ona pruža prihvatljivu razinu čvrstoće spoja.

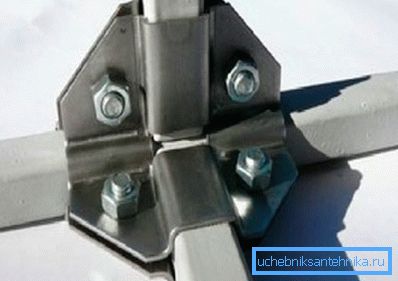

Stripovi su gotovo jedini izlaz kada trebate brzo povezati profilnu cijev, na primjer, kvadratnog odjeljka. Zavarivanje će trajati previše vremena, a jednostavno nema drugih načina za pristanište.

sažimanje

Unutar jednog članka teško je uzeti u obzir suptilnosti uređaja svih vrsta cjevovodnih veza. Ipak, prikazane metode mogu se koristiti za instalaciju kanalizacijskih sustava, grijanja i vodovoda. Podložno poštivanju tehnologije, spojevi će biti zapečaćeni i trajat će više od desetljeća.

Video u ovom članku pokazuje primjer povezivanja kanalizacijskih cijevi različitih promjera.
