Zavarena cijev 108 - nezaobilazni građevinski materijal

Unatoč izgledu plastičnih cijevi, čelična cijev ne gubi tlo. Metalni vodovodni, grijani i kanalizacijski sustavi ostaju vrlo popularni, a cijevni čelik se također može koristiti kao potporni elementi okvira. Na primjer, cijev 108 do 4 može se dobro koristiti kao stalak za okvir lake konstrukcije.

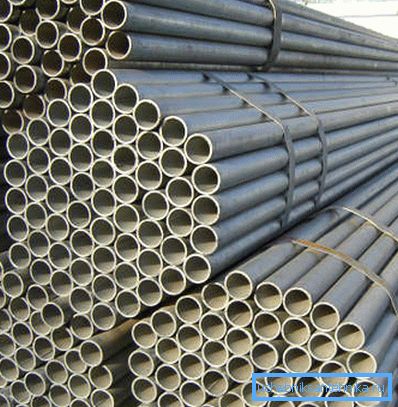

Paketi cijevi 108x4

Opće informacije o električnom zavarenom cjevovodu

Čelična cijev više od deset godina korištena je ne samo za polaganje vodovodnih instalacija, već i kao građevinski materijal. Opseg primjene zavarenih cijevi mnogo je širi nego što se čini na prvi pogled. Ovisno o namjeni, sastav čelika je različit, a zahtjevi za valjanje su različiti.

Razvrstavanje električnih zavarenih cijevi

Ovisno o odredištu, moguće je razlikovati sljedeće proizvode valjane od cijevi:

  • Klasa 1 - koristi se u svakodnevnom životu. Ova skupina uključuje cjevovod, koji se koristi, na primjer, za instalaciju sustava grijanja. Čak i ne-stručnjak će se nositi s instalacijom, samo detaljne upute za rad će biti potrebno;
  • Grade 2 - s povećanom otpornošću na tlak i temperaturu. Ova vrsta najma koristi se za pumpanje ulja, kao i vode u glavnom vodu;

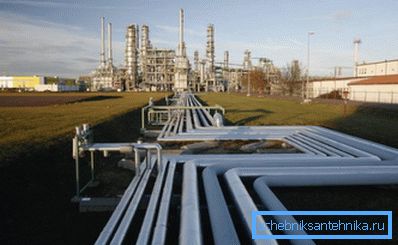

Na fotografiji - dijelu cjevovoda
  • Grade 3 - sastav čelika odabire se na temelju čestih promjena temperature i tlaka. Opseg - prehrambena industrija, kemijska industrija itd.;
  • Klasa 4 - cjevovod podvrgnut tvrdim mehaničkim naprezanjima, na primjer, kod bušenja bušotine. Čelik bi trebao imati povećanu otpornost na habanje;
  • 5 klase - ovaj najam se uglavnom koristi kao nosivi elementi za okvire. Prema tome, glavni zahtjev je visoka čvrstoća i niska cijena;
  • Grade 6 - proizvodi se kako bi se zadovoljile potrebe inženjerske industrije. Glavna karakteristika je povećana otpornost na visoki tlak, otpornost na abraziju.

Regulatorni okvir

Možete odabrati nekoliko standarda, geometrijske dimenzije, težinu i tolerancije koje se mogu naći u GOST 10704-91, a također sadrži osnovne podatke o dimenziji. Na primjer, cijev 108x4 prema GOST 10704 91 ne može se proizvesti s duljinom manjom od 4 m.

Općenito, dimenzija ovisi o promjeru:

  • više od 426 mm - u pravilu, veličina se određuje dogovorom s kupcem;
  • više od 152 mm - minimalna dužina je 5 m;
  • 70 - 152 mm - 4 m;
  • 30 - 70 mm - 3 m;
  • manje od 30 mm - 2 m.
Glavni parametri presjeka plinovoda

Raspon veličina je prilično velik: promjer varira od 10 do 1420 mm, a debljina metala može biti 1 do 32 mm. Prema tome, težina cjevovoda je vrlo različita. Na primjer, težina 1 metar cijevi 108x4 prema standardu je oko 10,26 kg, a povećanjem debljine metala do 5,0 mm ta se brojka povećava na 12,70 kg.

Obratite pažnju! Kada je označavanje uvijek naznačeno vanjskim promjerom. Kako bi se utvrdio unutarnji promjer, potrebno je oduzeti od ovog broja dva puta debljina stijenki.

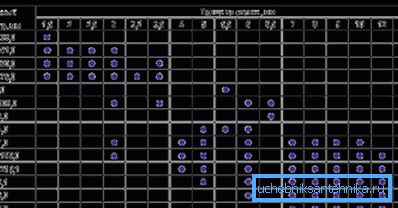

Fragment od niza električno zavarenih uzdužnih cijevi

Pored toga, dokument mora uzeti u obzir i niz tehničkih uvjeta. Ti su podaci važni u fazi kontrole kvalitete cjevovoda.

Možete odabrati takve dokumente kao:

  • GOST 10705-80 - podaci se odnose na cjevovode promjera 10-530 mm (nisko legirani i ugljični čelik). Dokument sadrži popis pravila za prihvaćanje, ispitivanje, maksimalnu dopuštenu koncentraciju nečistoća itd.;
  • GOST 10706-76 - sastav je otprilike isti, ali zahtjevi u ovom dokumentu primjenjuju se na cjevovode promjera 426 do 1620 mm;

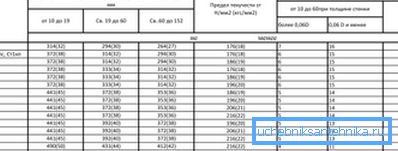

Karakteristike nekih vrsta čelika
  • GOST 10707-80 - postavlja zahtjeve za hladno oblikovane zavarene cijevi promjera 5-110 mm (ugljični čelik);

Što se tiče bešavnih cijevi vruće valjanih, za njih glavne informacije nalaze se u GOST 8731-74. Odsutnost šavova čini cjevovod još pouzdanim, iako debeli zid također povećava masu cijevi, na primjer težina cijevi 108x6 je već 15,09 kg / bar. m.

Glavne faze proizvodnje

Cijeli proizvodni proces može se podijeliti u nekoliko faza:

  • metalna vrpca konstantne širine djeluje kao sirovina. Izravan je i usko zavaren tako da se dobiva kontinuirana čelična traka konstantne širine. Obavezno kontrolirati debljinu čelika, ovisi o težini cijevi 108x4 i bilo kojoj drugoj veličini;

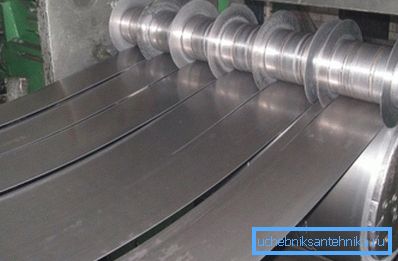

Polazni materijal za proizvodnju cijevi je metalna traka.
  • u sljedećoj fazi traka prolazi kroz vlak valjaka koji daju traku oblik budućeg plinovoda (do sada se ne izvodi zavarivanje);
  • izvodi se zavarivanje;
  • uklanja se grat;

Obratite pažnju! Rupa se mora ukloniti ne samo izvana nego i iznutra. Ako cjevovod radi u tlačnom načinu rada, tada će nerazrješena cijev u unutrašnjosti poremetiti protok tekućine.

  • nakon toga se prati čvrstoća šava, cijevi se odrežu, krajevi se čiste od čeljusti. Ako je potrebno, obavlja se površinska obrada;
  • spremljeni cjevovod je pohranjen.

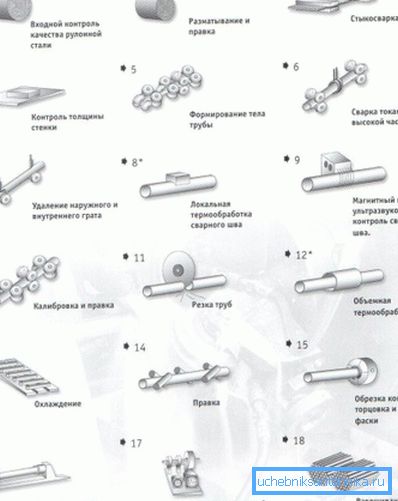

Proizvodni proces

Prilikom kontrole, morate uzeti u obzir način zavarivanja. Dakle, ako je upotrijebljena šava povećane čvrstoće (GOST 10706), masa se treba povećati za 1%.

To jest, ako je težina cijevi 108x5 bila 12,70 kg / bar. m, a kada koristite šav povećane čvrstoće, to će biti 12,827 kg / pog. m. S velikim količinama to je bitno.

Primjeri upotrebe električnih cjevovoda

U pojedinačnoj konstrukciji, obično se koristi za instalaciju sustava grijanja, vodovod. Sav posao se obično obavlja rukom. Male veličine mogu se koristiti kao elemente cijevi za svjetlosne konstrukcije, kao što su gazebos.

U ovom primjeru male cijevi se koriste kao police za sakupljanje.

Što se tiče velikih veličina, morate uzeti u obzir cijenu. Dakle, cijena cijevi 108x4 je prilično visoka (oko 30.000 - 33.000 rubalja / tona) pa nema smisla koristiti, primjerice, kanalizaciju.

U industrijskoj konstrukciji, prednosti električno zavarenog cjevovoda u potpunosti se očituju. Velike veličine mogu se koristiti i kao police i za pokrivanje velikih razmaka. U potonjem slučaju, morate se posvetiti stvaranju poljoprivrednih gospodarstava.

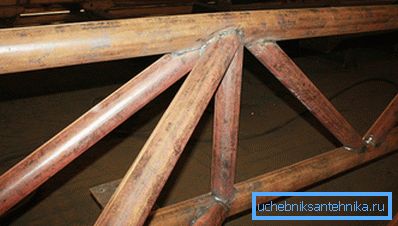

Primjer složene rešetke cijevi

Vlastita težina cjevovoda neće dopustiti blokiranje raspona jedne cijevi. Na primjer, težina cijevi 108x3 5 iznosi 9,02 kg / bar. m., s rasponom od 15,0 m samo vlastita težina će biti 135,3 kg.

sažimanje

Elektrowelded i bešavne cijevi su popularne ne samo pojedinačno nego i industrijske konstrukcije. Male veličine često se koriste u svakodnevnom životu, ali veći promjer je pogodan i za ozbiljniju konstrukciju.

Video u ovom članku detaljno opisuje proces proizvodnje električno zavarenih uzdužnih cijevi.
