Zavarivanje cjevovodima: materijali i tehnologije

Koje su vrste materijala zavarene cijevi? Kako izgleda tehnologija izrade zavarenih spojeva u svakom slučaju? Kako treba izvršiti zavarivanje plinovoda prema GOST-u? U članku ćemo pokušati odgovoriti na ova pitanja.

Popis materijala

Najprije saznajte koje cijevi omogućuju povezivanje zavarivanjem.

• Čelik je tradicionalni materijal, donekle izgubio svoju bivšu popularnost na pozadini širenja polimera. U, tako da kažem, uvjeti na terenu kuhaju električnim i plinskim zavarivanjem.

Nuance: pocinčane cijevi se po mogućnosti povezuju s niti. Zavarivanje razbija zaštitni sloj cinka u području šava.

• Polietilenske cijevi su spojene niskotemperaturnim zavarivanjem.
• Polipropilenski cjevovodi su također zavareni, ali u ovom slučaju zglobovi nisu napravljeni od steznih zglobova, već su zvonjeni..

U ovom redoslijedu upoznat ćemo se s tehnologijom zavarivanja.

čelik

Kao što je već spomenuto, električna energija i plin se koriste za zavarivanje.

Zavarivanje plinom

Stroj za zavarivanje sastoji se od dva cilindra (kisik i acetilen), par visokotlačnih crijeva i baklja s parom ventila koji regulira protok plina.

Razmotrite kako se zavarivanje izvodi:

1. Crijeva s plamenikom su spojena na cilindre, nakon čega se otvore njihove ventile. Za brtvljenje veze između cilindara i crijeva, ispod matice za povezivanje postavlja se fluoroplastično sredstvo za pranje.
2. Ventil za dovod acetilena malo se otvara na plameniku, nakon čega se zapali.
3. Opskrba kisikom je regulirana kako bi se dobila ravnomjerno plavi plamen s jakim svjetlom u sredini. Crvena boja baklje znači nepotpuno izgaranje acetilena, dim plavi plamen - višak kisika.
4. Zavareni rubovi cijevi se zagrijavaju sve dok se površina ne otopi; kao što se čelik počinje taliti, žica za zavarivanje je umetnuta u plamen baklje. Kapljice taline se pomaknu s njega na polje za zavarivanje, postupno spajaju cijevi.

Pažnja: zavarivanje se obavlja u prozirnim staklom i gustim odijelo vatrostalnih materijala. Uputstvo je povezano s činjenicom da tijekom zagrijavanja i podrezivanja rubova često crvene vruće mrlje i metalni prskalice.

Kod izvođenja zavarivanja vlastitim rukama novi plinski zavarivač neizbježno ima niz problema.

Pokušat ćemo opisati odluke nekih od njih.

• Za rezanje, željeni dio cijevi najprije se zagrijava do bijelog sjaja i početak topljenja površine; tada, kada je udaljenost od mlaznice plamenika do cijevi oko 1 cm, opskrba kisikom povećava se s ventilom. Mlazne puše rastopiti. Usput, ovaj rad je prikladniji za izvođenje, zamjenjujući plamenik bakljom: osim snažnije svjetiljke, omogućava vam da prilagodite protok struje kisika za kisik posebnim ventilom.

Korisno: ne samo acetilen može se koristiti za rezanje, već i dostupniji propan. Relativno niska temperatura plamena nadoknađuje veća snaga baklje.

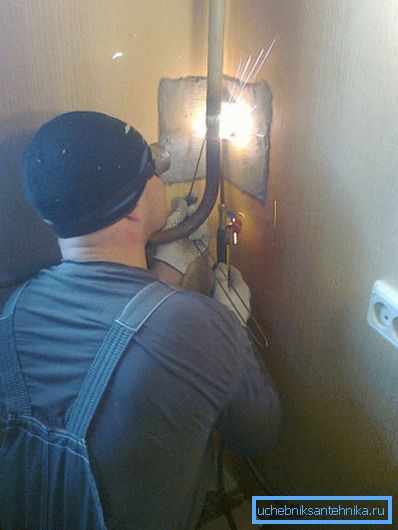

• Fiksne šavove (na primjer, kod zamjene dijela uspona na zid) izvode se s ogledalom. Istodobno, neophodno je stalno prilagoditi svoje postupke uzimajući u obzir zrcalnu sliku vidljivih pokreta.

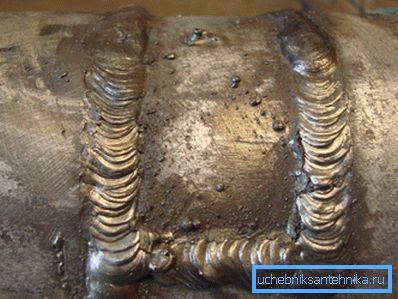

• Alternativni način izvođenja ne-savijanja šavova je rezanje prozora u cijevi. Na svojoj prednjoj strani načinjen je U-oblikovani rez; zatim se rezni jezik sklizne. Nakon zavarivanja šavova s ​​unutarnje strane, jezik se savije natrag na mjesto i pere.

• Cijevi s debelim stijenkama (sa zidovima debljine 3-4 milimetara) u principu ne kuhaju s plinom. Metal takve debljine može samo zagrijati rezač, koji, razumijete, beskorisno je za naše potrebe.

Električno zavarivanje

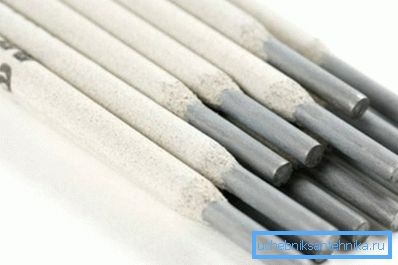

Komplet za alat uključuje transformator za zavarivanje, par kabela i držač za elektrode. Elektroda za zavarivanje je tanka čelična šipka obložena dielektričnim materijalom koji se na temperaturi električnog luka pretvori u rastaljenu trosku.

Zašto nam je potrebno prevlačenje elektrodom?

Postoje dva razloga.

1. Debljina prevlake omogućuje, kada se držač približi koso na cijev, da zapali i održavaju električni luk. Bez nje, zavarivač bi trebao držati neprekidno taljenje elektrode na stalnoj udaljenosti od 0,5-2 milimetara od šavova, što, vidite, bi bilo malo više nego zamorna.
2. Osim toga, talina za premazivanje (troska) štiti čeličnu talinu od kontakta s atmosferskim kisikom i potpunim paljenjem ugljika, što bi utjecalo na mehanička svojstva zavarivanja.

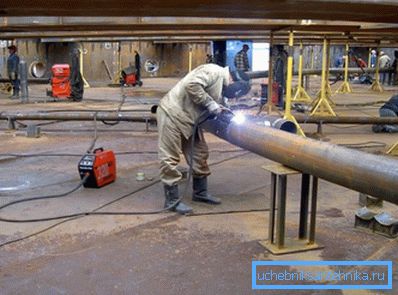

Proces zavarivanja krajeva cijevi zahtijeva određenu vještinu: da arka ne bi zapalila, izbjegavajući prianjanje elektrode i spaljivanje zidova cijevi, teže nego što se čini.

Cijevi s debelim zidovima zahtijevaju prethodno namještanje.

Nakon što se šavovi ohlade, očistiti od troske i vizualno pregledati moguće nedostatke.

sprečavanje nesreća

I plin i struja potencijalno su opasni za zdravlje i život zavarivača.

Pravila zaštite na radu doslovno su napisana krvlju, a troškovi nepoštivanja mogu biti vrlo visoki.

• Prilikom ulaska cilindara uklonite prsten i ostali nakit s vaših ruku ako ih nose. Slučajni pad cilindra više od jednom, a ne dva dovelo je do činjenice da je osoba uhvatio prsten od strane ventila izgubio prst.
• Soba u kojoj se kuha plin treba aktivno provjetravati. Pored činjenice da se kod bojanja bojanih ili pocinčanih cijevi ispuštaju mnoge izuzetno štetne tvari, vrijedi se prisjetiti mogućnosti propuštanja visoko eksplozivnog acetilena.
• Crijeva za zavarivanje ne smiju se spajati. Svaka veza je potencijalni propuštanje ili odspajanje točke iz slučajnog trzanja.

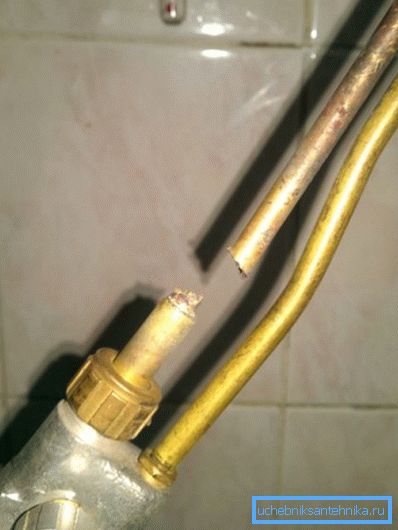

• Mlaznica plamenika treba periodično čišćenje. Ako je začepljen dimom, ljestvicom ili metalnim prskanjem, moguć je obrnuti udarac - eksploziju smjese acetilena i kisika u samom plameniku ili u crijevima.

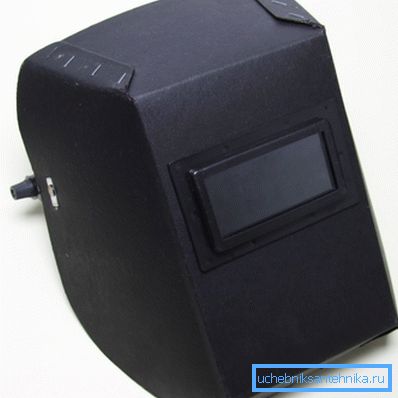

• Maska za zavarivanje je neophodna čak i za spajanje, da ne spominjemo šavove za zavarivanje. Kuhati vpriglyadku - to znači propustiti samu noć bez spavanja s teškim bolovima u očima. Koža na licu također gori poput opeklina: spektar zračenja luka uključuje ultraljubičasto svjetlo.

Usput: ako zapalite oči zavarenim lukom, operite ih sapunom. Postupak je neugodan i bolan; međutim, bol od opeklina će ukloniti sapun rješenje.

• Potrebno je kuhati električnim zavarivanjem samo u gustim i suhim rukavicama. Oni će vas spasiti od opeklina s prskanjem metala i šljake. Osim toga, rukavica neće vam omogućiti da ručno držite držač i uzemljenu cijev.
• Radovi zavarivanja trebaju se izvoditi na suhoj dielektričnoj podlozi. Ako to nije moguće, potrebne su barem visoke gumene čizme.

polietilen

Tehnologija zavarivanja cjevovoda od polietilena vrlo je različita od zavarivanja na metalu.

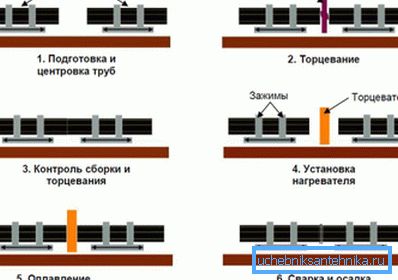

Ukratko - obavljaju se slijedeće operacije:

• Rubovi cijevi ili cijevi i spojnice bez utičnice točno se podudaraju s uzdužnom osi i očišćeni su od čestica, otpadaka i prljavštine.
• Zatim se pritisne na ravni grijaći element (zrcalo) s ne-adhezivnim premazom zagrijanim na 200 - 220 stupnjeva.
• Nakon što se polietilen počne taljenje, ogledalo se ukloni, a krajevi su pritisnuti zajedno s snagom od oko 1.5 kgf / cm2. Molekularna difuzija uzima daljnju sudbinu šava: talina polietilena pretvara se u jednu cjelinu, a nakon hlađenja, šava ima malo snage iz monolitne cijevi.

Koliko dugo zajedničko zagrijavanje i hlađenje ovisi o debljini stijenke cijevi koje se zavaruju.

Napomena: u slučaju da čitač propusti jasan uzorak - trajanje zagrijavanja je jednako debljini stijenke pomnoženo s 10 u milimetrima.

Kod zavarivanja polietilena korisno je znati nekoliko stvari.

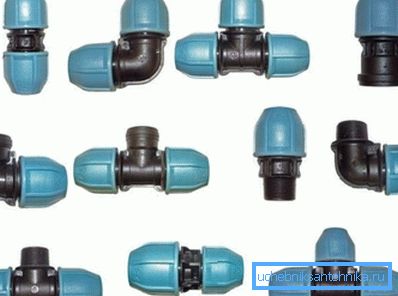

• Kada je debljina stijenke manja od 4 mm, cijevi se spajaju kompresijom ili elektrofuzijskim spojnicama za cijevi. Iznimka su nisko odgovorni niskotlačni cjevovodi (na primjer, sustav vodoopskrbe dacha).

• Mehanički uređaji se koriste za centriranje i stezanje cijevi, a za cijevi promjera 250 mm ili više, oni su hidraulički.
• U vjetrovitom vremenu, slobodni krajevi cijevi obično su zaglavljeni. Nacrt može utjecati na trajanje i kvalitetu reflow zavarivanja.

polipropilen

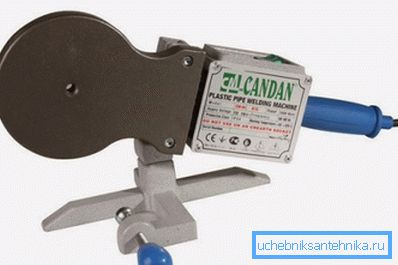

Oprema za zavarivanje polipropilena je svejedno nisko-temperaturno lemljenje. Ne samo to: mnogi uređaji su univerzalni i omogućuju vam zavarivanje i polipropilena i polietilena.

Način rada i tehnologija zavarivanja ipak su nešto drugačiji:

• Grijaći element za propilen treba zagrijati na 240 - 260 stupnjeva.
• Isporučuje se s mlaznicama koje omogućuju da se ne rastu krajevi, već vanjska površina cijevi i unutarnja površina priključka.

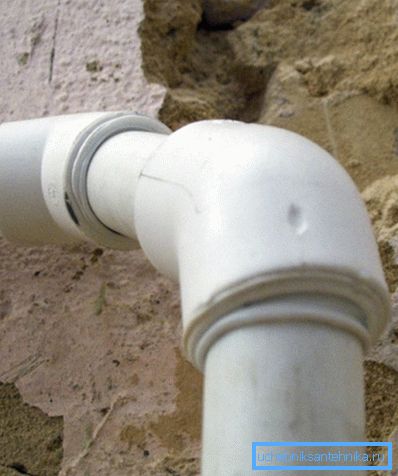

Kako se spajaju bocni spoj polipropilenske cijevi?

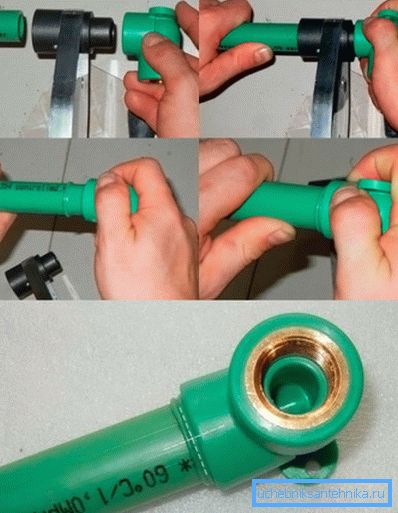

1. Cijev se umetne u utičnicu za lemljenje; istodobno se na drugu stranu mlaznice stavlja spojni spoj cijevi.
2. Nakon što se površine rastopi, dijelovi se kombiniraju s glatkim translativnim gibanjem, i neko vrijeme se održavaju.

Vrijeme zagrijavanja i hlađenja određuje se promjerom cjevovoda.

Naravno, postoji niz suptilnosti.

• Obratci dijelova pri povezivanju nisu dopušteni. Oni tvore val na rastopljenim površinama, što može dovesti do depresivizacije spoja pod pritiskom.

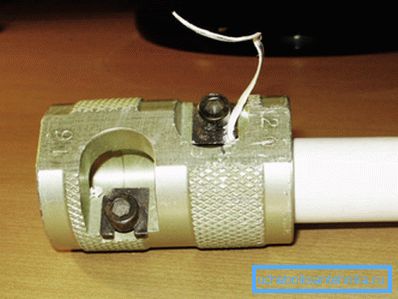

• Cijevi ojačane od aluminija zahtijevaju prethodno stripping. Ovisno o mjestu sloja ojačanja, brijač se koristi za čišćenje vanjske površine cijevi ili ravnog rezača koji odabire sloj aluminijske folije smješten u sredini zida.

standard

Ručno zavarivanje čeličnih cjevovoda i drugih građevina regulirano je GOST 5264-80. Većina regulatornog dokumenta je shematski šavova različitih tipova s ​​komentarima i preporukama.

Istaknimo nekoliko zajedničkih točaka.

• Prilikom izvođenja dvostranih šava (ova tehnologija se naročito prakticira pri izgradnji cjevovoda velikog promjera namijenjenog značajnom radnom pritisku), prije nego što se vrati na suprotnoj strani, korijen šava se strugati od troske do čistog metala.
• Zavareni krajevi cijevi mogu se prati jedni od drugih za najviše 0,5 mm sa debljinom stjenke do 4 mm, 1 mm s debljinom od 4-10 mm i 10% debljine stijenke, ali ne više od 3 mm s većom debljinom.

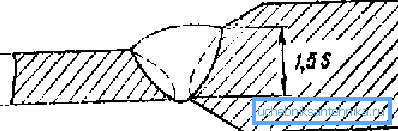

• Kada je razlika u debljini stijenki cijevi povezana veća od 1 mm, za zidove tanjih cijevi 1-4 mm, više od 2 za zidove 4-20 mm i više od 3 za zidove od 20-30 mm, deblji cijev se prethodno bruši izvana kako bi poravnali šav.

zaključak

Nadamo se da će materijal ponuđen čitatelju biti koristan. Dodatne informacije o tome kako se cjevovodi mogu zavariti mogu se pronaći u videu u ovom članku. Sretno!
